Способ изготовления цветоделительной сетки
Иллюстрации
Реферат

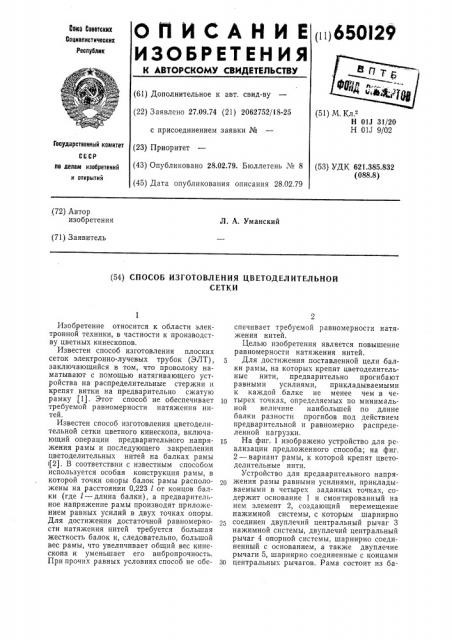

О Й И С А H И Е ((()650)29
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
6е)ее Советски)(Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.09.74 (21) 2062752/18-25 (51) М. Кл.
Н OIJ 31/20
Н OIJ 9/02 с присоединением заявки № пе делам изобретении (43) Опубликовано 28.02.79. Бюллетень № 8 (53) УДК 621.385.832 (088.8) и открытий (45) Дата опубликования описания 28.02.79 (72) Автор изобретения
Л. А. Уманский (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЦВЕТОДЕЛИТЕЛЬНОИ
СЕТКИ
ГосУАаРствеииый комитет (23) Приоритет
Изобретение относится к области электронной техники, в частности к производству цветных кинескопов.
Известен способ изготовления плоских сеток электронно-лучевых трубок (ЭЛТ), 5 заключающийся в том, что проволоку наматывают с помощью натягивающего устройства на распределительные стержни и крепят витки на предварительно сжатую рамку (1). Этот способ не обеспечивает 1р требуемой равномерности натяжения нитей.
Известен способ изготовления цветоделительной сетки цветного кинескопа, включающий операции предварительного напря- 15 жения рамы и последующего закрепления цветоделительных нитей на балках рамы ((2) В соответствии с известным способом используется особая конструкция рамы, в которой точки опоры балок рамы расположены на расстоянии 0,223 L от концов балки (где 1 — длина балки), а предварительное напряжение рамы производят приложением равных усилий в двух точках опоры.
Для достижения достаточной равномерности натяжения нитей требуется большая жесткость балок и, следовательно, большой вес рамы, что увеличивает общий вес кинескопа и уменьшает его вибропрочность.
При прочих равных условиях способ не обе- 3р спечивает требуемой равномерности натяжения нитей.
Целью изобретения является повышение равномерности натяжения нитей.
Для достижения поставленной цели балки рамы, на которых крепят цветоделительные нити, предварительно прогибают равными усилиями, прикладываемыми к каждой балке не менее чем в четырех точках, определяемых по минимальной величине наибольшей по длине балки разности прогибов под действием предварительной и равномерно распределенной нагрузки.
На фиг. 1 изображено устройство для реализации предложенного способа; на фиг.
2 — вариант рамы, к которой крепят цветоделительные нити.
Устройство для предварительного напряжения рамы равными усилиями, прикладываемыми в четырех заданных точках, содержит основание 1 и смонтированный на нем элемент 2, создающий перемещение нажимной системы, с которым шарнирно соединен двуплечий центральный рычаг 3 нажимной системы, двуплечий центральный рычаг 4 опорной системы, шарнирно соединенный с основанием, а также двуплечие рычаги 5, шарнирно соединенные с концами центральных рычагов. Рама состоит из ба650129 лок 6, к которым крепят цветоделительные нити, соединенных изогнутыми элементами 7.
Устройство работает следующим образом.
Перемещение с помощью элемента 2 центрального рычага 3 нажимной системы обеспечивает сжатие рамы концами рычагов 5. Длинами плеч рычагов 3 — 5 задают необходимые распределения величин и точки приложения усилий к балкам рамы.
Способ в соответствии с данным изобретением проводят следующим образом.
Усилия предварительной нагрузки прикладывают, например, в четырех точках и каждой из балок, к которым крепят цветоделительные нити. Кроме деформации соединяющих балки 6 изогнутых элементов 7, предназначенных для термокомпенсации удлинения нитей, приложение к каждой из балок сил предварительной нагрузки создает их деформацию, близкую к деформации под действием равномерно распределенной нагрузки.
Неравномерность усилий натяжения нитей сетки пропорциональна неравномерности их растяжения (упругой деформации), которая при данном способе равна удвоенной максимальной по длине балки разности прогибов под действием предварительной и равномерно распределенной нагрузки. Расчет показывает, что приложение к каждой из балок в четырех точках равных сил предварительной нагрузки обеспечивает минимум наибольшей по длине балки разности ее прогибов (а следовательно, и наименьшую из возможных неравномерность натяжения нитей), если силы приложены на расстоянии 0,1131 и 0,3781 от концов балки, где L — ее длина.
Изготовление цветоделительной сетки по предложенному способу уменьшает неравномерность натяжения нитей более чем в
14 раз.
Чем больше количество усилий предварительной нагрузки, тем равномернее должно быть натяжение нитей. Однако практически достаточно четырех сил предварительной нагрузки, прикладываемых к каждой из балок, так как лучшей равномерности натяжения нитей не требуется, а дальнейшее уменьшение поперечного сечения балок ограничено условиями прочности.
Благодаря изобретению появилась возможность применения конструкций рам с опорой балок в любых других точках, в том числе и на концах, В случае опоры балок на концах приложение к каждой из них четырех равных сил предварительной нагрузки на расстоянии от концов 0,115 L u
0,3731 обеспечивает такую же равномерность натяжения нитей, как и с опорой в точках Бесселя.
Формула изобретения
Способ изготовления цветоделительной сетки цветного кинескопа, включающий операции предварительного напряжения рамы и последующего закрепления цветоделительных нитей на балках рамы, о т л ич а ю шийся тем, что, с целью повышения равномерности натяжения нитей, балки рамы, на которых крепят цветоделительные нити, предварительно прогибают равными усилиями, прикладываемыми к каждой балке не менее чем в четырех точках, определяемых по минимальной величине наибольшей по длине балки разности прогибов под действием предварительной и равномерно распределенной нагрузки.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 309551, кл. Н 01J 31/20, 13.03,65.
2. Патент Японии Хо 36255, кл. 99F 120.2, 18. 11. 70.
650129 г1 г 7 с- г 2
