Устройство для защиты электродвигателя от аномальных режимов

Устройство для защиты электродвигателя от аномальных режимов

Иллюстрации

Показать все

Реферат

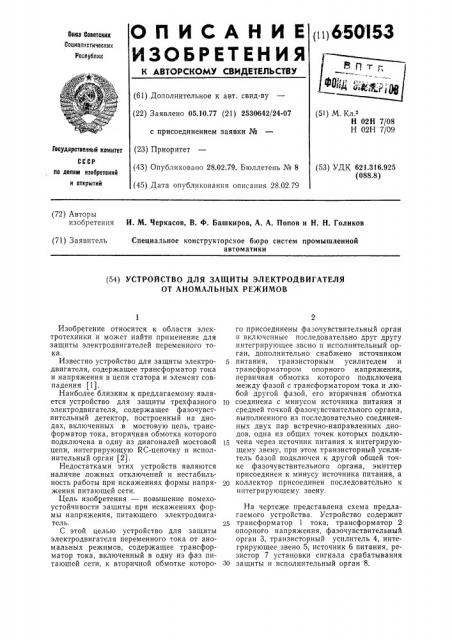

О П И С А Н И Е (п)650153

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 05.10.77 (21) 2530642/24-07 с присоединением заявки № (51) М. Кл 2

Н 02Н 7/08

Н 02Н 7/09 (43) Опубликовано 28.02.79. Бюллетень № 8 (45) Дата опубликования описания 28.02.79 (53) УДК 621.316,925 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

И. М. Черкасов, В. Ф. Башкиров, А. А. Попов и Н. Н. Голиков (71) Заявитель

Специальное конструкторское бюро систем промышленной автоматики (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ

ОТ АНОМАЛЬНЫХ РЕЖИМОВ

Государственный комитет (23) Приоритет

Изобретение относится к области электротехники и может найти применение для защиты электродвигателей переменного тока.

Известно устройство для защиты электродвигателя, содержащее трансформатор тока и напряжения в цепи статора и элемент совпадения (1).

Наиболее близким к предлагаемому является устройство для защиты трехфазного электродвигателя, содержащее фазочувствительный детектор, построенный на диодах, включенных в мостовую цепь, трансформатор тока, вторичная обмотка которого подключена в одну из диагоналей мостовой цепи, интегрирующую RC-цепочку и исполнительный орган (2).

Недостатками этих устройств являются наличие ложных отключений и нестабильность работы при искажениях формы напряжения питающей сети.

Цель изобретения — повышение помехоустойчивости защиты при искажениях формы напряжения, питающего электродвигатель.

С этой целью устройство для защиты электродвигателя переменного тока от аномальных режимов, содержащее трансформатор тока, включенный в одну из фаз питающей сети, к вторичной обмотке которого присоединены фазочувствительный орган и включенные последовательно друг другу интегрирующее звено и исполнительный орган, дополнительно снабжено источником

5 питания, транзисторным усилителем и трансформатором опорного напряжения, первичная обмотка которого подключена между фазой с трансформатором тока и любой другой фазой, его вторичная обмотка

1р соединена с минусом источника питания и средней точкой фазочувствительного органа, выполненного из последовательно соединенных двух пар встречно-направленных диодов, одна из общих точек которых подклю15 чена через источник питания к интегрирующему звену, при этом транзисторный усилитель базой подключен к другой общей точке фазочувствительного органа, эмиттер присоединен к минусу источника питания, а

20 коллектор присоединен последовательно к интегрирующему звену.

На чертеже представлена схема предлагаемого устройства. Устройство содержит трансформатор 1 тока, трансформатор 2 опорного напряжения, фазочувствительный орган 3, транзисторный усилитель 4, интегрирующее звено 5, источник 6 питания, резистор 7 установки сигнала срабатывания

30 защиты и исполнительный орган 8.

650I

Сигналы трансформаторов 1 и 2 поступают на фазочувствительный орган 3.

Изменение сдвига фаз указанных сигналов напряжений при нарушениях режимов работы электродвигателя (перегрузка, обрыв фазы, исчезновение и последующее восстановление питающего напряжения) сопровождается появлением последовательности широтно-модулированных импульсов на выходе фазочувствительного органа 3. Им- 1р пульсы имеют прямоугольную форму с крутыми фронтами. Стабильность амплитуды импульсов определяется лишь характеристиками примененных диодов фазочувствительного органа 3 и не зависит от искаже- 15 ния формы кривой и величины питающего электродвигатель напряжения. Импульсы используются для дискретного управления транзисторным усилителем 4, при этом в коллекторной цепи транзистора появляются такие же импульсы тока, продолжительность которых равна продолжительности управляющих импульсов, а амплитуда зависит от величины нагрузки и величины напряжения источника 6 питания. Сформиро- 25 ванные импульсы интегрируются в звене 5, а их среднее значение подается на исполнительный орган 8.

Таким образом, введение в схему устройства трансформатора опорного напряжения, gp транзисторного усилителя, источника питания, а также выполнение фазочувствительного детектора в виде последовательно соединенных двух пар встречно-направленных диодов, позволило создать устройство для защиты электродвигателя с повышенной помехоустойчивостью. Кроме повышения надежности и эффективности защиты, сопутствующим эффектом явилась возможность

53

4 применения описанного устройства как для защиты трехфазных, так и однофазных электродвигателей.

Формула изобретения

Устройство для защиты электродвигателя от аномальных режимов, содержащее трансформатор тока, включенный в одну из фаз питающей сети, к вторичной обмотке которого присоединены фазочувствительный орган и включенные последовательно друг другу интегрирующее звено и исполнительный орган, отличающееся тем, что, с целью повышения помехоустойчивости, оно дополнительно снабжено источником питания, транзисторным усилителем и трансформатором опорного напряжения, первичная обмотка которого подключена между фазой с трансформатором тока и любой другой фазой, его вторичная обмотка соединена с минусом источника питания и средней точкой фазочувствительного органа, выполненного из последовательно соединенных двух пар встречно-направленных диодов, одна из общих точек которых подключена через источник питания к интегрирующему звену, при этом транзисторный усилитель базой подключен к другой общей точке фазочувствительного органа, эмиттер присоединен к минусу источника питания, а коллектор присоединен последовательно к интегрирующему звену.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР № 523479, кл. Н 02Н 7/08, 1976.

2. Авторское свидетельство СССР № 353312, кл. Н 02Н 7/08, 1973.
