Устройство для пуска автоматической частотной разгрузки и частотного автоматического повторного включения потребителей энергосистемы

Устройство для пуска автоматической частотной разгрузки и частотного автоматического повторного включения потребителей энергосистемы

Иллюстрации

Показать все

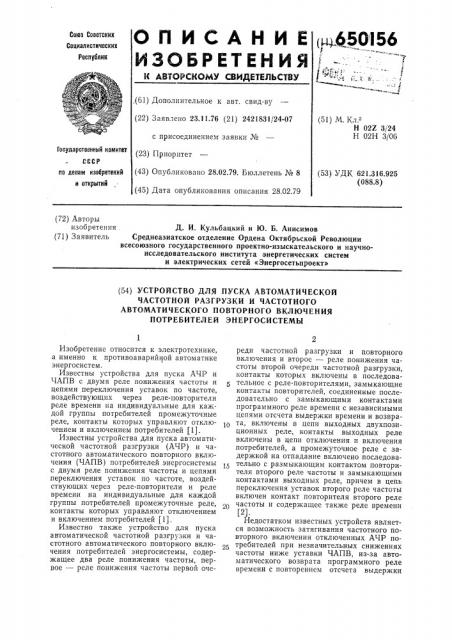

Реферат



пц.65О I 56

G0I03 G0BGY0KHx

Социалистических

Республик

Е

Ф с с

I,(61) Дополнительное к авт. свид-ву (22) Заявлено 23.11.76 (21) 2421831/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 28.02.79. Бюллетень № 8 (45) Дата опубликования описания 28.02.79 (51)м К, z

Н 02Z 3/24

Н 02Н 3/06

Государственный комитет (53) УДК 621.316.925 (088.8) по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

Д. И. Кульбацкий и Ю. Б. Анисимов

Среднеазиатское отделение Ордена Октябрьской Революции всесоюзного государственного проектно-изыскательского и научноисследовательского института энергетических систем и электрических сетей «Эиергосетьпроект» (54) УСТРОЙСТВО ДЛЯ ПУСКА АВТОМАТИЧЕСКОЙ

ЧАСТОТНОЙ РАЗГРУЗКИ И ЧАСТОТНОГО

АВТОМАТИЧЕСКОГО ПОВТОРНОГО ВКЛЮЧЕНИЯ

ПОТРЕБ ИТЕЛ ЕЙ ЭН ЕРГОС И СТЕМЪ|

Изобретение относится к электротехнике, а именно к противоаварийной автоматике энергосистем.

Известны устройства для пуска АЧР и

ЧАПВ с двумя реле понижения частоты и цепями переключения уставок по частоте, воздействующих через реле-повторители реле времени на индивидуальные для каждой группы потребителей промежуточные реле, контакты которых управляют отключением и включением потребителей (1).

Известны устройства для пуска автоматической частотной разгрузки (АЧР) и частотного автоматического повторного включения (ЧАПВ) потребителей энергосистемы с двумя реле понижения частоты и цепями переключения уставок по частоте, воздействующих через реле-повторители и реле времени на индивидуальные для каждой группы потребителей промежуточные реле, контакты которых управляют отключением и включением потребителей (1).

Известно также устройство для пуска автоматической частотной разгрузки и частотного автоматического повторного включения потребителей энергосистемы, содержащее два реле понижения частоты, первое — реле понижения частоты первой очереди частотной разгрузки и повторного включения и второе — реле понижения частоты второй очереди частотной разгрузки, контакты которых включены в последовательное с реле-повторителями, замыкающие контакты повторителей, соединенные последовательно с замыкающими контактами программного реле времени с независимыми цепями отсчета выдержки времени и возврата, включены в цепи выходных двухпозиционных реле, контакты выходных реле включены в цепи отключения и включения потребителей, а промежуточное реле с задержкой на отпадание включено последовательно с размыкающим контактом повторителя второго реле частоты и замыкающими контактами выходных реле, причем в цепь переключения уставок второго реле частоты включен контакт повторителя второго реле частоты и содержащее также реле времени (2).

Недостатком известных устройств является возможность затягивания частотного повторного включения отключенных АЧР потребителей при незначительных снижениях частоты ниже уставки ЧАПВ, из-за автоматического возврата программного реле времени с повторением отсчета выдержки

650156

65 времени ЧАПВ при последующем восстановлении частоты.

Затягивание повторного включения потребителей в этих условиях является неоправданным и лишь приводит к увеличению перерыва электроснабжения потребителей, нанося известный ущерб народному хозяйству из-за недоотпуска электроэнергии.

Целью изобретения является сокращение перерыва питания потребителей.

Для этого в устройство для пуска автоматической частотной разгрузки и частотного автоматического повторного включения потребителей энергосистемы, содержащее два реле понижения частоты, первое — реле понижения частоты первой очереди частотной разгрузки и повторного включения, и второе — реле понижения частоты второй очереди частотной нагрузки, контакты которых включены последовательно с реле-повторителями, замыкающие контакты повторителей, соединенные последовательно с замыкающими контактами программного реле времени с независимыми цепями отсчета выдержки времени и возврата, включены в цепи выходных двухпозиционных реле, контакты выходных реле включены в цепи отключения и включения потребителей, а промежуточное реле с задержкой на отпадание включено последовательно с размыкающим контактом повторителя второго реле частоты и замыкающими контактами выходных реле, причем в цепь переключения уставок второго реле частоты включен контакт повторителя второго реле частоты, и содержащее также реле времени, дополнительно введено промежуточное реле, подключенное через зашунтированные своим замыкающим контактом соединенные последовательно упорный контакт реле времени и размыкающий контакт повторителя первого реле частоты, параллельно промежуточному реле с задержкой на отпадание, цепь переключения уставки второго реле частоты дополнена соединенными последовательно размыкающим контактом промежуточного реле с задержкой на отпадание и размыкающим контактом дополнительного реле и шунтирована замыкающим контактом дополнительного реле, в цепи выходных реле введен размыкающий контакт промежуточного реле с задержкой на отпадание, в цепь отсчета выдержки времени программного реле включены соединенные последовательно размыкающий контакт промежуточного реле с задержкой на отпадание и замыкающий контакт повторителя второго реле времени включен контакт дополнительного промежуточного реле, а цепь отсчета выдержки времени и возврата объединены соединенными между собой параллельно размыкающим контактом повторителя первого реле частоты и размыкающим контактом промежуточного реле с задержкой на отпаданис.

Еромс того, реле времени подключено параллельно промежуточному реле с задержкой на отпадание, а в цепи повторного включения выходных реле включен замыкающий контакт дополнительного промежуточного реле.

На чертеже изображено предлагаемое уcTpoHcTBQ.

Оно содержит реле понижения частоты 1, 2 с переключаемой уставкой, промежуточные реле-повторитсли 3, 4, промежуточное реле 5 с задержкой на отпадание, реле 6 времени, программное реле 7 времени с независимыми электрическими цепями отсчета выдержки времени и возврата, выходные промежуточные двухпозиционные реле 8, 9, 10, указательные реле 11, 12, 13 напряжения, резистор 14, добавляемое промежуточное реле 15.

Устройство работает следующим образом.

В нормальном режиме устройство постоянно контролирует частоту в сети. Все реле устройства находятся в несработавшем состоянии.

При снижении частоты в энергосистеме первым срабатывает реле понижения частоты 2, имеющее основную уставку АЧР-II u его реле-повторитель 4, которое одним нормально разомкнутым контактом подготавливает цепь срабатывания двухпозиционных реле 8 и 9, являющихся выходными для очередей АЧР-II, вторым — запускает программное реле 7 времени, создающее выдержку времени АЧР-II, третьим — переключает уставку реле частоты, автоматически увеличивая его частоты возврата.

Дальнейшее понижение частоты в сети приводит к срабатыванию реле частоты 1, имеющее уставку АЧР-I, реле-повторителя

3 и затем двухпозиционного реле 10, являющегося выходным для очереди АЧР-1.

Срабатывание выходных двухпозиционных реле 8 — 10 Фиксируется указательными реле 11 — 13.

При последующем восстановлении частоты выше уставки возврата реле понижения частоты 2, если сработала хотя бы одна из очередей АЧР устройства (сработало хотя бы одно из выходных двухпозиционных реле 8 — 10), реле-повторитель 4 обесточивается, обеспечивая возврат программного реле

7 времени и срабатывание реле 6 времени с промежуточным реле 5 с задержкой на отпадание. Промежуточное реле 5 переключает реле частоты 1 на уставку ЧАПВ, размыкает цепи АЧР выходных двухпозиционных реле 8 — 10 и программного реле 7 времени, предотвращая возможность их ложной работы в цикле ЧАПВ, а реле б времени с выдержкой времени упорного контакта, необходимой для отстройки от времени срабатывания реле частоты 1 и его реле-повторителя 3, подготавливает цепь срабатывания дополнительного промежуточного реле 15.

650156

Б

Когда частота в сети достигнет значения уставки ЧАПВ, реле частоты 1 разомкнет свои контакты, а его повторитель 3 обесточится, обеспечивая своим нормально замкнутым контактом подготовку к запуску программного реле 7 времени и срабатывание промежуточного реле 15, фиксирующего восстановление частоты в сети до уставки

ЧАПВ, Промежуточное реле 15 сработав, своими контактами подготавливает цепи ЧАПВ выходных двухпозиционных реле 8, 9, 10, запускает программное реле 7 времени, отсчитывающее на этот раз выдержки времени

ЧАПВ, переключает уставку реле понижения частоты 2, имеющего основную уставку

АЧР-II, на уставку контроля, равную в данном случае частоте возврата АЧР-II и, наконец, шунтирует в своей цепи нормально замкнутый контакт реле-повторителя 3, обеспечивая этим фиксацию достижения частотой уставки ЧАПВ и независимость положения реле 15 при снижении частоты ниже уставки ЧАПВ реле частоты 1 вплоть до уставки контроля реле частоты 2.

При частоте сети выше уставки ЧАПВ, по истечении выдержек частотного АПВ, контакты программного реле времени 7 в цепи

ЧАПВ выходных двухпозиционных реле

8 — 10 замкнутся, обеспечивая перефиксацию (возврат) выходных реле, осуществляющих на этот раз включение отключенных от АЧР потребителей. После перефиксации всех выходных реле 8 — 10 реле б времени и промежуточные реле 5 и 15 обесточиваются, а устройство возвращается в режим дежурства, в котором все реле, за исключением реле частоты 1 и 2, обесточены.

Если до срабатывания всех очередей

ЧАПВ устройства частота в сети снизится ниже уставки ЧАПВ, то сработает реле понижения частоты 1 и его реле-повторитель

3, нормально замкнутый контакт которого разорвет питание цепи отсчета выдержки времени программного реле 7 времени, но возврата программного реле 7 не произойдет, т. е. его цепь возврата остается под напряжением через нормально разомкнутый контакт промежуточного реле 15.

Возврат программного реле времени произойдет только при снижении частоты ниже уставки контроля реле частоты 2. В этом случае контактами реле-повторителя 4 подрывается цепь питания реле времени 5, промежуточных реле 5 и 15 и цепи переключения уставок реле частоты 1 и 2.

В результате чего устройство автоматически переключается на работу в цикле АЧР.

Формула изобретения

1. Устройство для пуска автоматической частотной разгрузки и частотного автоматического повторного включения потребителей энергосистемы, содержащее два реле пони5

60 жения частоты, первое — реле понижения частоты первой очереди частотной разгрузки и повторного включения, и второе — реле понижения частоты второй очереди частотной нагрузки, контакты которых включены последовательно с реле-повторителями, замыкающие контакты повторителей, соединенные последовательно с замыкающими контактами программного реле времени с независимыми цепями отсчета выдержки времени и возврата, включены в цепи выходных двухпозиционных реле, контакты выходных реле включены в цепи отключения и включения потребителей, а промежуточное реле с задержкой на отпадание включено последовательно с размыкающпм контактом повторителя второго реле частоты и замыкающими контактами выходных реле, причем в цепь переключения уставок второго реле частоты включен контакт повторителя второго реле частоты, и содержащее также реле времени, отличающееся тем, что, с целью сокращения перерыва питания потребителей, в него дополнительно введено промежуточное реле, подключенное через зашунтированные своим замыкающим контактом соединенные последовательно упорный контакт реле времени и размыкающий контакт повторителя первого реле частоты, параллельно промежуточному реле с задержкой на отпадание, цепь переключения уставки второго реле частоты дополнена соединенными последовательно размыкающим контактом промежуточного реле с задержкой на отпадание и размыкающим контактом дополнительного реле, в цепи выходных реле введен размыкающий контакт промежуточного реле с задержкой на отпадание, в цепь отсчета выдержки времени программного реле включены соединенные последовательно размыкающий контакт промежуточного реле с задержкой на отпадание и замыкающий контакт повторителя второго реле частоты, в цепь возврата программного реле времени включен контакт дополнительного промежуточного реле, а цепь отсчета выдержки времени и возврата объединены соединенными между собой параллельно размыкающим контактом повторителя первого реле частоты и размыкающим контактом промежуточного реле с задержкой на отпадание.

2. Устройство по п. 1, о тл и ч а ю щеес я тем, что реле времени подключено параллельно промежуточному реле с задержкой на отпадание, а в цепи повторного включения выходных реле включен замыкающий контакт дополнительного промежуточного реле.

Источники информации, принятые во внимание прп экспертизе

1. М. А. Беркович и др., Основы автоматики энергосистем, изд. «Энергия», М., 19б8, с. 317.

650156

Составитель Г. Дамская

Техред Л. Камышникова

Корректоры: Е. Хмелева и д. Котова

Редактор Ю. Челюканов

Заказ 27!6/13 Изд. № 160 Тираж 865 Подписное

НГ10 «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

2. Панель устройства автоматической частотной разгрузки и частотного АПВ, Типовой проект Среднеазиатского отделения ин8 ститута «Энергосетьпроект», Яв 34б9ТМ, 1973.
