Способ пилигримовой прокатки гильзы

Способ пилигримовой прокатки гильзы

Иллюстрации

Показать все

Реферат

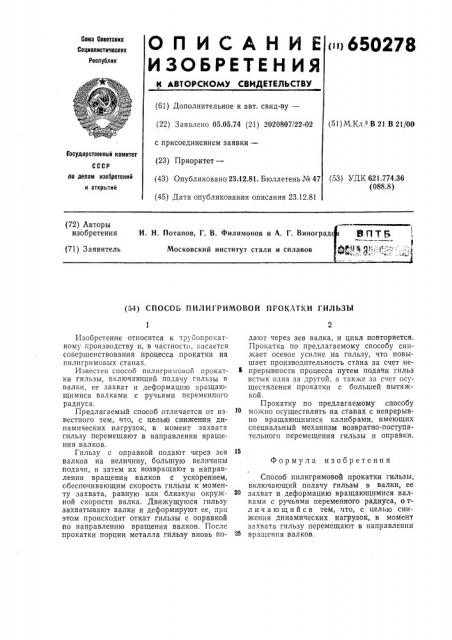

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических (»)650278

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.05.74 (21) 2020807/22-02 с присоединением заявки— (23) Приоритет— (43) Опубликовано 23.12.81. Бюллетень № 47 (45) Дата опубликования описания 23.12.81 (51) М.Кл.з В 21 В 21/ОО

Государственный комитет ло делам изобретений и открытий (53) УДК 621.774.36 (088.8) (72) Авторы изобретения

И. Н. Потапов, Г. В. Филимонов и А. Г. Виноград

Московский институт стали и сплавов (71) Заявитель (54) СПОСОБ ПИЛИГРИМОВОЙ ПРОКАТКИ ГИЛЬЗЫ

Изобретение относится к трубопрокатному производству и, в частности, касается совершенствования процесса прокатки на пилигримовых станах.

Известен способ пилигримовой прокатки гильзы, включающий подачу гильзы в валки, ее захват и деформацию вращающимися валками с ручьями переменного радиуса.

Предлагаемый способ отличается от известного тем, что, с целью снижения динамических нагрузок, в момент захвата гильзу перемещают в направлении вращения валков.

Гильзу с оправкой подают через зев валков на величину, большую величины подачи, и затем их возвращают в направлении вращения валков с ускорением, обеспечивающим скорость гильзы к моменту захвата, равную или близкую окружной скорости валка. Движущуюся гильзу захватывают валки и деформируют ее, при этом происходит откат гильзы с оправкой по направлению вращения валков. После прокатки порции металла гильзу вновь подают через зев валка, и цикл повторяется.

Прокатка по предлагаемому способу снижает осевое усилие на гильзу, что повышает производительность стана за счет не1 прерывности процесса путем подачи гильз встык одна за другой, а также за счет осуществления прокатки с большей вытяжкой.

Прокатку по предлагаемому способу можно осуществлять на станах с непрерывно вращающимися калибрами, имеющих специальный механизм возвратно-поступательного перемещения гильзы и оправки.

Формула изобретения

Способ пилигримовой прокатки гильзы, включающий подачу гильзы в валки, ее захват и деформацию вращающимися валками с ручьями переменного радиуса, отл и ч а ю шийся тем, что, с целью снижения динамических нагрузок, в момент захвата гильзу перемещают в направлении вращения валков.
