Устройство для обертывания штучных изделий
Иллюстрации
Реферат

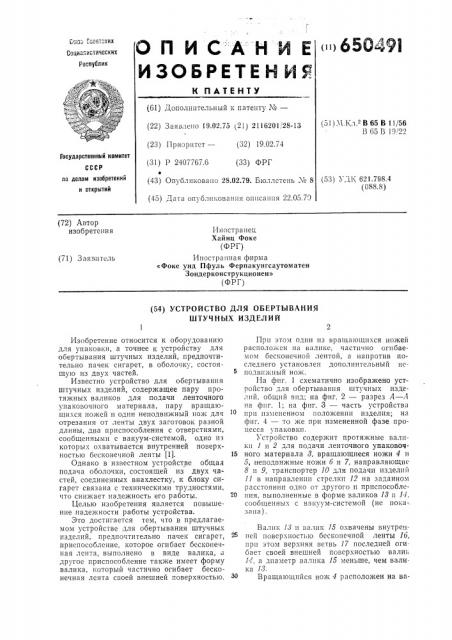

ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К ПАТЕНТУ (61) Дополнительный к патенту М— (22) Заявлено 19.02.75 (21) 2116201, 28-13
С<по . ; „-„--;o<èõ
CoIIKç.;истических
Республик
) 65О4Я (51) 4i 1,1 В 65 В 11 56
В 65 В 19 22 (23) П риорнтст — (32) 19.02.74
Государственный комитет (31) P 2407767.6 (33) ФРГ (43) Опубликовано 28.02.79. Бюллетень ¹ 8 па делам изобретений
И OTKPbITHII (53) УД1 621.798.4 (088.8) (45) Дата опубликования описания 22.05.79 (72) Автор изобретения
Иностранец
Хайнц Фоке (ФРГ) Иностранная фирма
«Фоке унд Пфуль Ферпакунгсаутоматен
3 ондер конструкционен» (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБЕРТЫВАНИЯ
ШТУЧНЫХ ИЗДЕЛИЙ
Изобретение относится к оборудованию для упаковки, а точнее к устройству для обертывания штучных изделий, предпочтительно пачек сигарет, в оболочку, состоящую из двух частей.
Известно устройство для обертыванпя штучных изделий, содержащее пару протяжных валиков для подачи ленточного упаковочного материала, пару вращаюшихся ножей и один неподвижный нож длч отрезания от ленты двух заготовок разной длины, два приспособления с отверстиями, сообщенными с вакуум-системой, одно из котортих охватывается внутренней поверхностью бесконечной ленты (1). !5
Однако в известном устройстве общая подача оболочки, состоящей из двух частей, соединенных внахлестку, к блоку сигарет связана с техническими трудностями, что снижает надежность его работы. 20
Целью изобретения является повышение надежности работы устройства.
Это достигается тем, что в предлагаемом устройстве для обертывания штучных изделий, предпочтительно пачек сигарет, приспособление, которое огибает бесконечная лепта, выполнено в виде валика, а другое приспособление также имеет форму валика, который частично огибает бесконечная лента своей внешней поверхностью, Прп этом один пз враща|ощнхся ножей расположен на валике, частично огпбаемом бесконечной лентой, а напротив последнего установлен дополнительный неподвижный нож.
На фпг. 1 схематично изображено устройство для обертывання штучных изделий, общий впд; на фпг. 2 — разрез А — Л на фнг. 1; на фпг. 3 — часть устройства прн измененном положении изделия; на фиг. 4 — то же прн измененной фазе процесса упаковки.
Устройство содержит протяжные валики 1 и 2 для подачи ленточного упаковочного материала 8, вращающиеся ножи 4 и
5, неподвижные ножи 6 н 7, направляющие
8 и 9, транспортер 10 для подачи изделий
11 в направлении стрелки 12 на заданном расстоянии одно от другого н приспособления, выполненные в форме валиков 18 и 11, сообщенных с вакуум-системой (не пока-. зана).
Валик 18 » валик 15 охвачены внутренней поверхностью бесконечной ленты 16, прп этом верхняя ветвь 17 последней огибает своей внешней поверхностью валик
1-1, а диаметр валика 15 меньше, чем валика 18.
Вращающийся нож 4 расположен на ва650491 лике 14 и напротив него установлен неподвижный нож 7.
Неподвижные ножи б и 7 служат для отрезания от ленты упаковочного материала 8 двух заготовок 18 и 19 разной длины.
Для сообщения с вакуум-системой валики 18 H. 14 имеют соответственно отверстия 20 и 21 для всасывания, соединенные с коаксиально направленными каналами
22 и 28, кольцевыми каналами 24 и 25 и вытяжными каналами 2б и 27, причем кольцевой канал 25 образован на торцовой стороне валика 14 во втулке 28.
Бесконечная лента 1б размещена в коль- 15 цевой канавке 29 валика 18. Вращающийся нож 5 размещен на валике 80.
Устройство работает следующим образом.
Части заготовок для обертывания пз- 20 делия вырезаются из ленты упаковочного материала 8, который протягивается с помощью валиков 1 и 2 от бобины (не показана) и подводится к ножам, Режущая кромка ножа 4 взаимодействует с режу- 25 щей кромкой неподвижного ножа б. Ножами 4 и б отделяется противоположный к направлению транспортирования конец заготовки 18 от упаковочного материала 8, а ножами 5 и 7 — заготовка 19. Окружная 3О скорость и расстояния между ножами выбраны так, что отрезаются заданные длиHbI заготовок, при этом заготовка 18 транспортируется по направляющим 8 и 9 в плоскости проходящего упаковочного мате- 35 риала 8 в зону транспортера 10. Нижний конец направляющей 8 образует с поверхностью 81 транспортера 10 входное отверстие для изделия 11, в зоне которого предмет обертывается заготовкой 18 с обра- 40 зованием основной U-образной оболочки вокруг изделия.
Клапанная часть оболочки, образуемая из заготовки 19, в зоне вытяжного канала
27 отделяется от валика 14 и захватывает- 45 ся валиком 18, который направляет ее к транспортеру 10. При этом движения так рассчитаны одно по отношению к другому, что заготовка 19 укладывается на верхнюю часть изделия с определенным смещением.
В зоне вытяжного канала 2б заготовка
19 освобождается от валика 18 и в последующем движении прижимается нижней ветвью бесконечной ленты 1б к движущемуся с той же скоростью изделию таким образом, что откидывающийся край заготовки образует выступ над задней стороной изделия.
Таким образом, заготовки 18 и 19 упаковочного материала укладываются вокруг изделия с перекрытием 82 так, что края выступов 88 и 84 заготовок частично складываются один с другим над торцовымп поверхностями в направлении, обратном транспортированию изделия.
Формула изобретения
1. Устройство для обертывания штучных изделий, предпочтительно пачек сигарет, содержащее пару протяжных валиков для подачи ленточного упаковочного материала, пару вращающихся ножей и один неподвижный нож для отрезания от ленты двух заготовок разной длины, два приспособления с . отверстиями, сообщенными с вакуум-системой, одно из которых охватывается внутренней поверхностью бесконечной ленты, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, приспособление, которое огибает бесконечная лента, выполнено в виде валика, а другое приспособление также имеет форму валика, который частично огибает бесконечная лента своей внешней поверхностью.
2. Устройство по п. 1, о т л и ч а ю щ ее с я тем, что один из вращающихся ножей расположен на валике, частично огибаемом бесконечной лентой, а напротив последнего установлен дополнительный неподвижный нож.
Источник информации, принятый во внимание при экспертизе;
1. Акцептованная заявка ФРГ № 12о2575, кл. 81а, 9/10, 1967.
650491 (рог. 3
