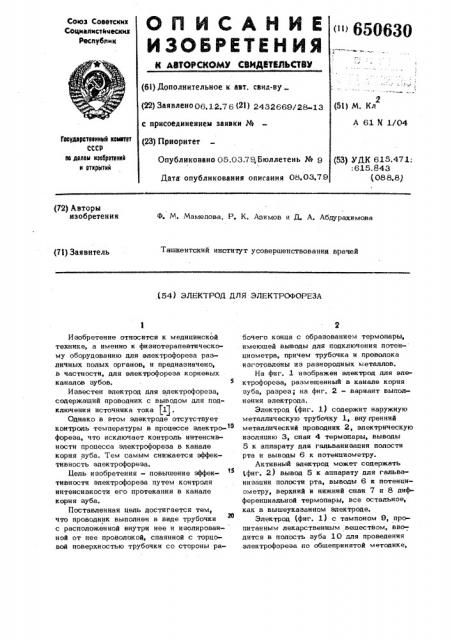

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ,, К АВТОРСКОМУ СВИДЮТВЛЬСТВМ (5i) Дополнительное к авт. саид-ву (22) 3 <Н006.12.76 Ф) 2432669/28-13 с присоединением заявки № (23) Приоритет

Опубликовано 05.03.79 Бюллетень № g

Дата опубликования описания 08.03.79

Союз Советских

Соцмалмстймеских

Республик

<" 650630

t (51) М. Кл

А 61 И 1/04

Государственный кеиетет

СССР в делам изобретвикй и вткрнткй (53) УДК 615.471:

: 615.843 (088.8) (72) Авторы изобретения

Ф. М. Мамедова, P. К. Азимов и Д. А. Абдурахимова (71) Заявитель

Ташкентский институт усовершенствования врачей (54) ЭЛЕКТРОД ДЛЯ ЭЛЕКТРОФОРЕЗА

Изобретение относится к медицинской технике, а именно к физиотерапевтическому оборудованию для электрофореза различных полых органов, и предназначено, в частности, для электрофореза корневых каналов зубов. 5

Известен электрод для электрофореза, содержащий проводник с выводом для подключения источника тока (1 .

Однако в этом электроде отсутствует контроль температуры в процессе электро-1О фореза, что исключает контроль интенсивности процесса электрофореза в канале корня зуба. Тем самым снижается эффективность электрофореза.

Ueab изобретения — повышение эффект5 тивности электрофореза путем контроля интенсивности его протекания в канале корня зуба.

Поставленная цель достигается тем, что проводник выполнен в виде трубочки с расположенной внутри нее и изолирован- ной от нее проволокой, спаянной с торцовой поверхностью трубочки со стороны рабочего конца с образованием термопары, имеющей выводы для подключения потен- циометра, причем трубочка и проволока изготовлены из разнородных металлов.

На фиг. 1 изображен электрод для электрофореза, размещенный в канале корня зуба, разрез; на фиг. 2 — вариант выполнения электрода.

Электрод (фиг. 1) содержит наружную металлическую трубочку l, внутренний металлический проводник 2, электрическую изоляцию 3, спаи 4 термопары, выводы

5 к аппарату для гальванизации полости рта и выводы 6 к потенциометру.

Активный электрод может содержать (фиг. 2) вывод 5 к аппарату для гальванизации полости рта, выводы 6 к потенциометру, верхний и нижний спаи 7 и 8 дифференциальной термопары, все остальное, как в вышеуказанном электроде.

Электрод (фиг. 1) с тампоном 9, пропитанным лекарственным веществом, вво-дится в полость зуба 10 для проведения электрофореза по общепринятой методике, 650630

Ррг. 2

Составитель Л. Соловьев

Редактор Н, Тимонина Техред Н. Бабурка Корректор О. Билак

Заказ 677/6 Тираж 671 Подписное

UHHHfIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал nflfl Патент, r. Ужгород, ул. Проектная, 4 при этом выводы 5 подключаются к аппарату для гальваниэации полости рта, а выводы 6 к потенциометру.

Если активный электрод вводится в среднюю часть длины корня (фиг. 2), то 5 зто позволяет измерить ревность температуры в пришеечной и средней частях канала корня зуба H по данной разности судить об эффективности электрофореэа в указанных вонах. tO

Использование электрода обеспечивает повышение эффективности электрофореза благодаря возможности контроля интенсивности его п отекания.

И

Формула изобретения

Электрод для электрофореэа, содержащий проводник с выводом для подключения источника тока, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности злектрофореэа путем контроля интенсивности его протекания в канале корня зуба, проводник выполнен в виде трубочки с расположенной внутри нее и изолированной от нее проволокой, спаянной с торцовой поверхностью трубочки со стороны рабочего конца с образованием термопары, имеющей выводы для подключения потенциометра, причем трубочка и проволока изготовлены иэ разнородных м еталлов.

Источники информации, принятые во внимание при экспертизе

1. Рубин Л. P. Физические методы исследования и лечения в стоматологии, М., 1955.
