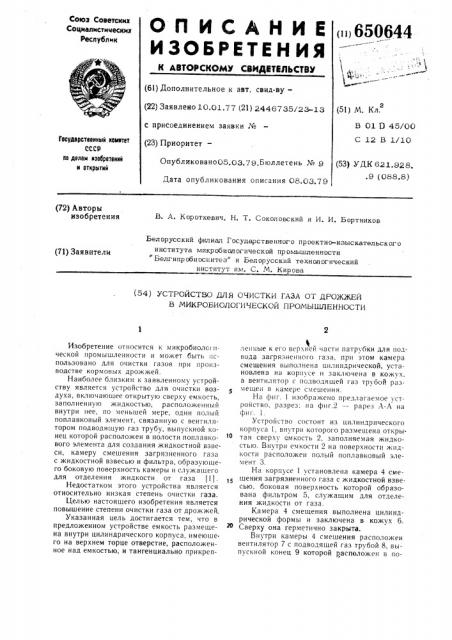

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ (и) 650644 (61) Дополнительное к авт. ñâèä-ву— (22) Заявлено 10.01.77 (21) 2446735/23-13 с присоединением заявки .% (23) Приоритет—

Опубликовано05.03,79,Бюллетень № 9 (51) M. Кл.

B 01 D 45/00

С 12 В 1/10

Государстооиниий кооетет

СССР оо делам изобретений и открытий (53) УДК 621.928. .9 (088.8) Дата опубликования описания 08.03.79, (72) Авторы изобретения

В. А. Короткевич, Н. Т. Соколовский и И. И. Бортников

Белорусский филиал Государственного проектно-изыскательского института микробиологической промышленности и

Белгипробиосинтези и Белорусский технологический институт им, С. М. Кирова (71) Заявители (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА ОТ ДРОЖЖЕЙ

В МИКРОБИОЛОГ! 1ЧЕСКОЙ ПРОМЫШЛЕННОСТИ

Изобретение относится к микробиолс ической промышленности и может быть::спользовано для очистки газов при производстве кормовых дрожжей.

Наиболее близким к заявленному устройству является устройство для очистки воздуха, включающее открытую сверху емкость, заполненную жидкостью, расположенный внутри нее, по меньшей мере, один полый поплавковый элемент, связанную с вентилятором подводящую газ трубу, выпускной конец которой расположен в полости поплавкового элемента для создания жидкостной взвеси, камеру смешения загрязненного газа с жидкостной взвесью и фильтра, образующего боковую поверхность камеры и служащего для отделения жидкости от газа (! t.

Недостатком этого устройства является относительно низкая степень очистки газа.

Целью настоящего изобретения является повышение степени очистки газа от дрожжей.

Указанная цель достигается тем, что в предложенном устройстве емкость размещена внутри цилиндрического корпуса, имеющего на верхнем торце отверстие, расположенное над емкостью, и тангенциально прикреп1. ленные к его верхней части патрубки для подвода загрязненного газа, при этом камера смещения выполнена цилиндрической, установлена на корпусе и заключена в кожух, а вентилятор с подводящей газ трубой размещен B камере смешения.

На фиг. изображено предлагаемое устройство, разрез; на фиг.2 — papeç А-A на фи 1-. 1.

Устройство состоит из цилиндрического корпуса !, внутри которого размещена открытая сверху емкость 2, заполняемая жидкостью. Внутри емкости 2 на поверхности жидкости расположен полый поплавковый элемент 3.

На кор усе установлена камера 4 смешения загрязненного газа с жидкостной взвесью, боковая поверхность которой образована фильтром 5, служащим для отделения жидкости от газа.

Камера 4 смещения выполнена цилиндрической формы и заключена в кожух 6.

Сверху она герметично закрыта.

Внутри камеры 4 смешения расположен вентилятор 7 с подводящей газ трубой 8, выпускной конец 9 которой расположен в по650644

Формула изобретения

Щи. 2 вериг. т лости поплавкового элемента 3. На верхнем торце корпуса 1 прикреплены тангенциальные патрубки 10 для подвода загрязненного газа.

Устройство работает следующим образом.

Отработанный в ферментере загрязненный дрожжевыми клетками газ через тангенциальные патрубки 10 поступает закрученным потоком в камеру 4 смешения. В камере смешения вентилятором 7 через подводящую i аз трубу 8, выпускной конец 9 которой расположен в полом поплавковом элементе 3, создается устойчивый факел мелкодисперсной жидкосной взвеси-аэрозоли.

Загрязненный дрожжевыми клетками газовый поток, раскручиваясь по спирали, проходит камеру 4 смешения снизу вверх и к поверхности фильтра 5, интенсиьно смачивается жидкостной аэрозолью. При этом дрожжевые клетки являются центрами коагуляции аэрозоли и по мере укрепления смоченные дрожжевые клетки центробежной силой отбрж ываются на поверхность фильтра 5.

Фильтр 5 отделяет жидкость с уловленными дрожжевыми клетками от газового потока.

Жидкость с дрожжевыми клетками стекает в емкость 2, отстаивается и, по мере накопления в нижнем конусе дрожжей их сливают в поддон корпуса 1 и далее направляют в технологический поток. Пределы о очищенный газовый поток, отделенный or жидкости, из кожуха б направляется в атмосфеp) . Поддержание уровня в емкости 2 и промывку филь7 тра 5 осуществляют орошением последнего дренажной трубой.

Устройство для очистки газа от дрожжей в микробиологической промышленности, включающее открытую сверху емкость, заполняемую жидкостью, расположенный внутри нее, по меньшей мере, один полый поплавковый элемент, связанную с вентилятором подводящую газ трубу, выпускной конец которой расположен в полости поплавкового элемента для создания жидкостной взвеси, 15 камеру смешения загрязненного газа с жидкостной взвесью и фильтра, образующего боковую поверхность камеры и служащего для отделения жидкости от газа, отличаюи4ееся тем, что, с целью повышения степени

20 очистки газа от дрожжей, емкость размещена вунтри цилиндрического корпуса, имеющего на верхнем торце отверстие, расположенное над емкостью, и тангенциально прикрепленные к его верхней части патрубки для подвода загрязненного газа, при этом каме25 ра смешения выполнена цилиндрической, установлена на корпусе и заключена в кожух а вентилятор с подводящей газ трубой размещен в камере смешения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 567229 кл. В 01 Д 45/00, 1976.
