Реферат



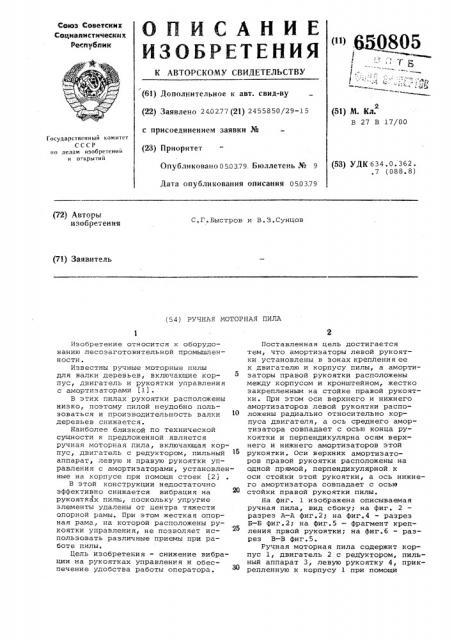

О11ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ рц 650805 (61) Дополнительное к авт. свид-ву (22) Заявлено 240277 (21) 2455850/29-15 (51) М. Кл.

В 27 В 17/00 с присоединением заявки № (23) Приоритет

Государственный комитет сссР но делам изобретений и о-.крытий

Опубликовано 050379. Бюллетень № 9

Дата опубликования описания 050379 (53) УДК 6 34. О. 362 .

° 7 (088.8) (72) Авторы изобретения

С.Г.Быстров и В.З.Сунцов (71) Заявитель (54) РУЧНАЯ МОТОРНАЯ ПИЛА

Изобретение относится к оборудованию лесозаготовительной промышленности

Известны ручные моторные пилы для валки деревьев, включающие корпус, двигатель и рукоятки управления с амортизаторами ll).

В этих пилах рукоятки расположены низко, поэтому пилой неудобно пользоваться и производительность валки деревьев снижается.

Наиболее близкой по технической сущности к предложенной является ручная моторная пила, включающая корпус, двигатель с редуктором, пильный аппарат, левую и правую рукоятки управления с амортизаторами, установленные на корпусе при помощи стоек (21

В этой конструкции недостаточно эффективно снижается вибрация на рукоятКах пилы, поскольку упругие элементы удалены от центра тяжести опорной рамы. При этом жесткая опорная рама, на которой расположены рукоятки управления, не позволяет использовать различные приемы при работе пилы.

Цель изобретения — снижение вибрации на рукоятках управления и обеспечение удобства работы оператора.

Поставленная цель достигается тем, что амортизаторы левой рукоятки установлены в зонах крепления ее к двигателю и корпусу пилы, а амортизаторы правой рукоятки расположены между корпусом и кронштейном, жестко закрепленным на стойке правой рукоятки. При этом оси верхнего и нижнего амортизаторов левой рукоятки расположены радиально относительно корпуса двигателя, а ось среднего амортизатора совпадает с осью конца рукоятки и перпендикулярна осям верхнего и нижнего амортизаторов этой рукоятки. Оси верхних амортизаторов правой рукоятки расположены на одной прямой, перпендикулярной к оси стойки этой рукоятки, а ось нижнего амортизатора совпадает с осью стойки правой рукоятки пилы.

На фиг. 1 изображена описываемая ручная пила, вид сбоку; на фиг. 2 разрез А — А фиг.2; на фиг.4 — разрез

Б — Б фиг.2; на фиг ° 5 — фрагмент крепления првой рукоятки; на фиг.б — разрез  — В фиг.5 °

Ручная моторная пила содержит корпус 1, двигатель 2 с редуктором, пильный аппарат 3, левую рукоятку 4, прикрепленную к корпусу 1 при помощи

650805 стойки 5, правую рукоятку 6, закрепленную на корпусе посредством стойки

7. Рукоятка 6 соединена со стойкой

7 при помощи корпуса 8, а стойка 5 левой рукоятки 4 смонтирована на корпусе 1 посредством кронштейна 9.

Левая рукоятка 4 через стоику 5 жест3 ко прикреплена к кронштейну 9 при помощи планки 10 и болтов 11, а кронштейн 9 соединен с корпусом 1 посредством верхнего 12 и нижнего 13 амортизаторов. Конец стойки 5 ле- 3Î вой рукоятки 4 соединен с корпусом

1 при помощи среднего амортизатора..14.

Верхний 12 и нижний 13 амортизаторы состоят из упругого элемента 15, распорной втулки 16, шайбы 17 и 15 болта 18. Средний амортизатор 14 состоит из упругого элемента 19, планки

20 и болтов 21. Корпус 8 правой рукоятки 6 прикреплен к стойке 7 при помощи кронштейна 22, соединенного со còoéêoé ? посредством верхних 23 и нижнего 24 амортизаторов. Верхние амортизаторы 23 состоят из упругого элемента 25, распорной втулки 26, шайбы 27 и болта 28. Нижний амортизатор 24 правой рукоятки представляет собой упругий элемент, например втулку, расположенную между корпусом 8 и стойкой 7. Виброизоляция рабочих рукояток 4 и 6 значительно снижает уровень вибрации на них.

Моторные пилы при пилении древесины имеют уровни вибрации, превышающие допустимые санитарными нормами.

Это превышение на рабочих рукоятках в различных направлениях составляет ./%З .от 1,0 до 9,0 дБ. Виброизоляция рабочих рукояток снижает уровень виб— рации до нормативных значений.

Формула изобретения

1. Ручная моторная пила, включающая корпус, двигатель с редуктором, пильный аппарат, левую и правую рукоятки с амортизаторами, установленные на корпусе при помощи стоек, отличающаяся тем, что,с целью снижения вибрации на рукоятках управления и обеспечения удобства работы оператора, амортизаторы левой рукоятки установлены в зонах крепления ее к двигателю и корпусу пилы, причем на стойке правой рукоятки укреплен кронштейн, а амортизаторы правой рукоятки расположены между кронштейном и корпусом.

2. Пила по п. 1, о т л и ч а ю щ ая с я тем, что оси верхнего и нижнего амортизаторов левой рукоятки расположены радиально относительно корпуса двигателя, а ось среднего амортизатора совпадает с осью конца рукоятки и перпендикулярна осям верхнего и нижнего амортизаторов этой рукоятки.

3. Пила по пп. 1 и 2, о т "л и ч а ю щ а я с я тем, что оси верхних амортизаторов правой рукоятки расположены на одной прямой, перпендикулярной к оси стойки этой рукоятки, а ось нижнего амортизатора совпадает с осью стойки правой рукоятки.

Источники инФормации, принятые во внимание при экспертизе

1. Патент США Р 3620269, кл, 143-32, 1971.

2. Авторское свидетельство

9 406723, кл. В 27 В 17/00, 1971.

Puz. Г с

Г
