Консольный поворотный кран

Консольный поворотный кран

Иллюстрации

Показать все

Реферат



» 650959

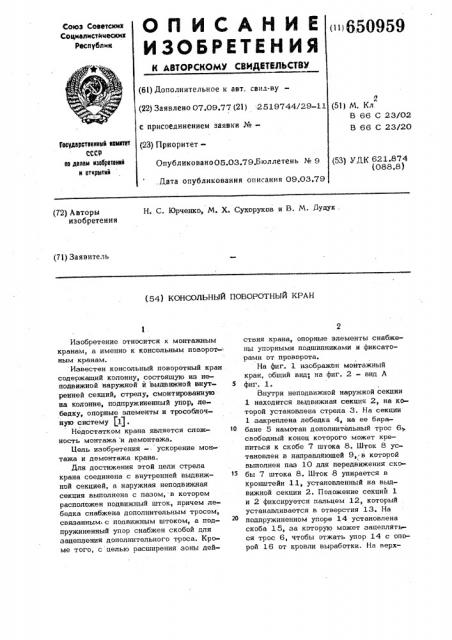

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТЕЛВСТВУ

Союз Советскмх

Соцмалмстймескмх

Рвспублик (6!) Дополнительное к авт. свил-ву(22) Заявлено 07.09.77 (21}:2519744/29-11

2 (51) М. Кл

В 66 C 23/02

В 66 С 23/20 с присоединением заявки №Государатееи«ы9 «ам«тет

СССР аа делам «эебрете««« и аткрит«й (2З) Приоритет— (53) УДК 621.874 (088.8 }

Опубликовано05.03.79,Бюллетень щ 9 .Дата опубликования описания 09.03.79

Н. С. Юрченко, М. Х. Сухоруков и В. М. худук . (72) Авторы изобретения (71) Заявитель (54) КОНСОЛЬНЫЙ ПОВОРОТНЫЙ КРАН

Изобретение относится к монтажным кранам, а именно к консольным поворотным кранам.

Известен консольный поворотный кран содержащий колонну, состояшую из неподвижной наружной и выдвижной внутренней секций, стрелу, смонтированную на колонне, подпружиненный упор, лебедку, опорные элементы и трособлочную систему jl).

Недостатком крана является сложность монтажа и демонтажа.

Цель изобретения - ускорение мон тажа и демонтажа крана.

Для достижения этой цели стрела крана соединена с внутренней выдвижной секцией, а наружная неподвижная секция выполнена с пазом, в котором расположен подвижный шток, причем лебедка снабжена дополнительным тросом, связанным. с подвижным штоком, а подпружиненный упор снабжен скобой для зацепления дополнительного троса. Кроме того, с целью расширения зоны действия крана, опорные элементы снабжены упорными подшипниками и фиксаторами от проворота.

На фиг. 1 изображен монтажный кран, обший вид, на фиг. 2 — вид А

5 фиг. 1.

Внутри неподвижной наружной секции

1 находится выдвижная секция 2, на которой установлена стрела 3. На секции

1 закреплена лебедка 4, на ее бара О бане 5 намотан дополнительный трос 6 свободный конец которого может крепиться к скобе 7 штока 8. Шток 8 установлен в направляющей 9, в которой выполнен паз 10 для передвижения скобы 7 штока 8. Шток 8 упирается в кронштейн 11, установленный на выдвижной секции 2. Положение секций 1 и 2 фиксируется пальцем 12, который устанавливается в отверстия 13. На подпружиненном упоре 14 установлена скоба 15, за которую может зацеплять ся трос 6, чтобы отжать упор 14 с опорой 16 от кровли выработки. На верх650959 ней 16 и нижней 17 опорах установлены упорные подшипники 18, посредством которых обеспечивается круговое вращение секции 1 и,секции 2 со стрелой 3 относительно опор 16 и 17. Положение стрелы фиксируется пальцем 19, устанавливаемым в совпадающие отверстия фланцев 20.

Работы с краном для подъема грузов заключаются в следующем.

Йля закрепления крана в выработке трос 6 соединяется со скобой 7, и при помощи лебедки 4 шток 8 вытягивается вверх. Воздействуя на кронштейн 11, шток 8 поднимает секцию 2 с упором

14. При вытягивании секции 2 упор 14, упираясь опорой 16 в кровлю выработки, сжимает пружину, которая распирает краи в выработке. Вытягивание секции

2 из секции 1 происходит до тех пор, пока кран не будет надежно закреплен в выработке, затем пальцем 12 фиксируется относительное положение секций.

При регулировке вертикального положения оси вращения крана или при проявлении необходимости перестановки крана в процессе монтажа в другие близкие точки выработки" трос 6 соединяется со скобой 15 и при помощи лебедки упор

14 оттягивается вниз, кран устанавливается в нужную точку выработки, после чего упор опускается в нормальное подпружиненное состояние.

Затем стрела 3 поворачивается и нужное направление н фиксируется пальцем 19.

Формула изобретения

1. Консольный поворотный кран, содержащий колонну, состоящую из неподвижной на :ужной и выдвижной внутренней секций, стрелу смонтированную на колонне, подпружиненный упор, лебедку, опорные элементы и трособлочную систему, отличающийся тем, что, с целью ускорения монтажа и демонтажа крана, стрела соединена с внутренней выжвижной секцией, а наружная неподвижная секция выполнена с пазом, в котором расположен подвижный . шток, причем лебедка снабжена дополнительным тросом, связанным с подвижным штоком, а подпружиненный упор снабжен скобой для зацепления дополнительного троса.

2. Кран по п. 1, о т л и ч а ю— шийся тем, что, с целью расширения зоны действия крана, опорные элементы снабжены упорными подшиниками и фиксаторами от проворота.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N9 393195, кл. В 66 С 23/02, 1971.
