Реферат



Класс 74b, 8ввСССР,% 65097

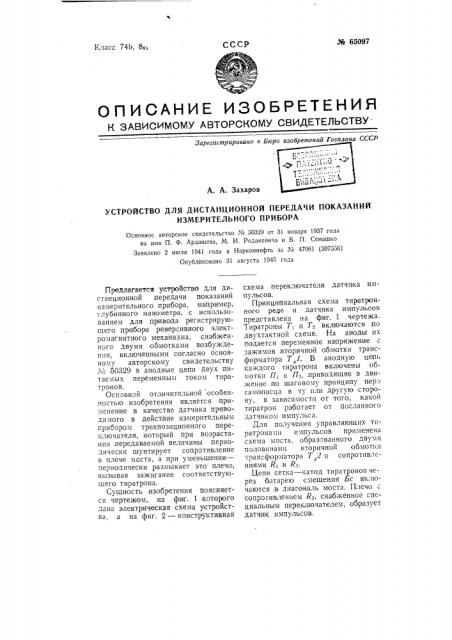

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ний Госллана СССР

Зарегистрировано в Бюр

А. А. Захаров

УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОЙ ПЕРЕДАЧИ ПОКАЗАНИИ

ИЗМЕРИТЕЛЬНОГО ПРИБОРА

Основное авторское свидетельство № 50329 от 31 января 1937 года на имя П. Ф. Ардашева, М. И. Родакевича и В. П. Семашко

Заявлено 2 июля 1941 года в Наркомнефть за № 47061 (307556) Опубликовано 31 августа 1945 года

Предлагается устройство для дистанционной передачи показаний измерительного прибора, 1например, глу.бинного манометра, с использованием для привода регистрирующего прибора реверсивного электрома гнитного механизма, снабженного двумя обмотками возбуждения, включенными согласно основному авторскому. свидетельству

К 50329 в анодные цепи двух питаемых переменным током тиратронов.

Основной отличительной особенностью изобретения является применение в качестве датчика приводимого в действие измерительным прибором трехпозиционного переключателя, который при возрастании передаваемой величины периодически шунтирует сопротивление в плече моста, а при уменьшении— периодически. размыкает это плечо, вызывая зажигание соответствующего тиратрона.

Сущность изобретения поясняется чертежом, на фиг. 1 которого дана электрическая схема устройства, а на фиг. 2 — конструктивная схема переключателя датчика импульсов.

Принципиальная схема тиратронного :реЛе и датчика импульсов представлена на фиг. 1 чертежа.

Тиратроны Т, и Т, включаются по двухтактной схеме. На аноды их годается переменное напряжени е с зажимов .вторичной с бмотки трансформатора Т„i . В анодную цепь каждого тиратрона включены обмотки П, и Пг, приводящие в движение по шаговому принцип . перз самописца в ту пли другую сторону, в зависимости от того, какой тиратрон работает от посланного датчиком импульса.

Для получения управляющих тиратронами импульсов применена схема моста, образованного двумя половинами вторичной обмотки трансформатора 7 .2 и сопротивлениями К и R ..

Цепи сетка — катод тиратронов через батарею cìåøåíèÿ Бс включаются а диагональ моста. Плечо с сопротивлением R2, снабженное специальным переключателем, образует датчик импульсов, № бо097

В среднем — нейтральном — по- . ложении переключателя .пластинка

Л контактирует с Б, и мост, вследствие равенства сопротивлений RI u является уравновешенным. В этом случае сетки тиратронов находятся только под постоянным, запирающим, отрицательным напряжением батареи Бс; переменное напряиение, благодаря уравновешенности моста, на сетки тиратронов .не подается, и они остаются запертыми.

При отклоненHH пластинки А свправо нарушается контакт между .Л и В, сопротивление плеча становится равным сопротивлению изоляции подводящего кабеля, равновесие моста нарушается, и на сетки тиратронов подается переменное напряжение, сов падающее по фазе с анодным напряжен ием одного из ггиратронов и находящееся в противофазе с анодным напряжением другого тиратро на. Так как пиковое значение поданного на сетки переменного напряжения превышает запирающее на пряжение батареи, то

:один из тиратронов заькигается.

Йод действием пульсирующего анодного тока сра батывает одна из катушек П самописца, и перо передвигается на один шаг в определенном на правлении.

При отклонении пластинки А влеН0 оъклон яется также и пластинка .Б, благодаря чему создается контакт между А и B. Сопротивление

Л2 замыкается накоротко и сопротивление плеча становится равным сопротивлению подведящего кабеля. На сетки тиратронов пОдается переменное напряжение, совпадаюшее по фазе с анодным напряжением другого тиратрона, тиратрон зажигается и перо самописца передвигается на один шаг в другом направлении.

Выбором напряжения батареи Бс, значительно превышающим запирающий потенциал сегки при данном никовом аначен ии анодного напряжения, а также соответствующим подбором напряжения вторичной обмотки трансформатора Т 2 и сопротивлений плеч моста можно до.биться большой стабильности работы системы и сделать систему нечувствительной к нарушению симметрии моста в весьма широких пре1делах. Иными словами, можно сделать систему нечувствительной к изменениям сопротивления изоляции кабеля, различным температурным влияниям и фазовым искажениям.

Переключатель датчика импульсов осуществляется по конструктивной схеме, представленной на фи,г. 2.

Рейка 1 скрепляется с подвижной частью манометра и при перемещении вращает зубчатое колесо

2, которое своими внешними зубьями задевает за конец контактной пластинки А. При вращении по стрелке часов каждый зуб отклоняет пластинку А вправо и нарушает контакт, таким образом посылается некоторое число импульсов, соответсгвующее определенному перемещению подвижной части манометра.

При,перемещении подвижной части в другую сторону, зубчатое колесо, вращаясь против стрелки часов, каждым зубом нажимает на пластинки А и Б и создает контакт между Б и В, посылая импульсы противоположного направления.

Предмет изобретения

1. Устройство для дистанционной передачи»показаний измерительного прибора, например, глубинного манометра, с использованием для приво да регистрирующего прибора реверсивного электромагнитного механизма, снабженного, двумя обмотками возбуждения, осуществляющими: одна — ход механизма вперед, а другая — xone, н азад, и включенными согласно а вторскому свидетельству ¹ 50329 в анодные цепи двух питаемых переменным током тиратронов, управляемых натэяжением, взятым с диаго1-.=ли мо ста и овпирающим — при разбалансировке моста датчиком — один или другой тиратрон в зависимости от знака ра збалансировки моста, о тл нч а ю щ ее с я тем, что, с целью использования число-импульсного метода передачи показаний, в № 65097 что в качестве электромагнитного механизма применен механизм шагового типа, служащий для привода пера самописца и осуществляющий запись в виде ступенеобразной линии.

3. Форма выполнения устройства по п. 1, о тл и чаю щ а яс я тем, что для привода переключателя применен зубчатый диск, приводимый во вращение подвижной частью измерительного прибора.

Фиг. 2

Фиг, 1 и (. аГПЦМ ИИПУЛ С01

Л43624. Подписано к печати 18/II-1947 г

Типография Госпланиэдата, им, Воровского, Калуга качестве датчика применен приводимый в действие измерительным прибором трехпозиционный переключатель, который при увеличении передаваемой величины периодически шунтирует сопротивление в плече моста, а при уменьшении периодически размыкает это плечо, вызывая зажигание соответствующего тиратрона.
