Устройство для подачи лент к вытяжному прибору текстильной машины
Патент 651064
Авторы
Устройство для подачи лент к вытяжному прибору текстильной машины
Иллюстрации
Реферат
1 р

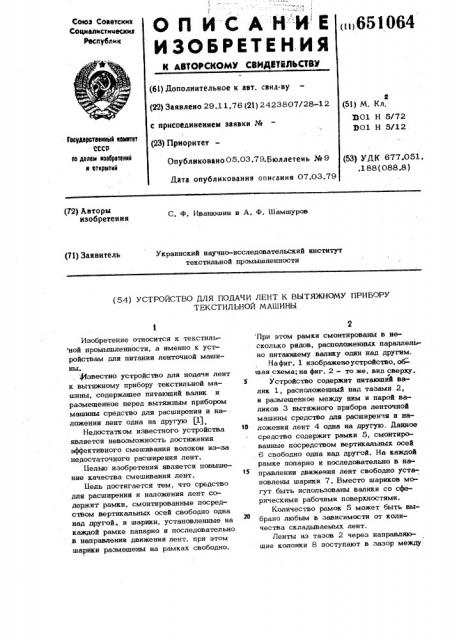

ОП ИСАНИЕ
И ЗОБРЕТЕ Н-ИЯ
К АВТОРСКОМУ СВИДВТИЛЬСТВУ
Союз Советских
Соцналмстнмеских
Республик
<,651064 (61) Дополнительное к авт. свил-ву
{22) ЗаявлЕно 29.11.76 (21) 2423807/28-12 (51) М. Кл.
ЗЪ01 Н 5/72
D01 Н 5/12 с присоединением заявки №
{23) Приоритет—
Гааударатаеикык каютет
СССР ва делам кзвбрвтенкв н еткрмтнк
Опубликовано 05.03.79.Бюллетень № 9
Дата опубликования описания 07.03.79 (53) УДК 677.051.. 1 88 (088.8 ) (72) Авторы изобретения
С. Ф. Иванюшин и А. Ф. Шамшуров (71) Заявитель
Украинский научно-исследовательский институт текстильной промышленности (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ЛЕНТ К ВЫТЯЖНОМУ ПРИБОРУ
ТЕКСТИЛЬНОЙ МАШИНЫ
Изобретение относится к текстиль ной промышленности, а именно к устройствам для питания ленточной машины известно устройство для подачи лент к вытяжному прибору текстильной машины, содержащее питающий валик и размещенное перед вытяжным прибором машины средство для расширения и на-. ложения лент одна на другую Щ
Недостапсом известного устройства является невозможность достижения эффективного смешивания волокон из-за недостаточного расширения лент.
Белью изобретения является повышение качества смешивания лент.
Бель достигается тем, что средство для расширения и наложения лент содержит рамки, смонтированные посредством вертикальных осей свободно одна над другой, и шарики, установленные на каждой рамке папарно и последовательно в направлении движения лент, при этом шарики размешены на рамках свободно. При этом рамки смонтированы в несколько рядов, расположенных параллель но питающему. валику один над другим.
Нафиг. 1 изображеноустройство, об: щая схема; иа фиг. 2 — то же, вид сверху. э Устройство содержит питающий валик 1, расположенный над тазами 2, и размещенное между ним и парой валиков 3 вытяжного прибора ленточной машины средство для pBcUIHpBH÷í и н& ложения лент 4 одна на другую, Данное средство содержит рамки 5, смонтированные посредством вертикальных осей
6 свободно одна над другой. На каждой рамке попарно и последовательно в направлении движения лент свободно уста« новлены шарики 7. Вместо шариков могут быть использованы валики со сферическими рабочими поверхностями.
Количество рамок 5 может быть выбрано любым в зависимости от количества складываемых лент.
Ленты из тазов 2 через направляющие колонки 8 поступают в зазор между:
651064
Шарами 7, которые, вращаясь вокруг своих осей, подают их к валикам 3.
Если ленты идут с перекосом, то их можно ориентировать, поворачивая рам-, ки 5 вокруг вертикальных осей 6. Каждая лента огибает шарики 7 под заданным углом охвата, который определяют до пуска машины. В результате натяжения ленты между валиками 3 и питающим валиком 1 происходит ее расширение. После расширении ленты, накладываясь одна на другую, поступают в вытяжной прибор.
Использование изобретения позволяет сократить процесс смешивания разнородных волокон, производить разделенную переработку смешиваемых компонентов и перенести смешивание на последние переходы технологического процесса прядения.
Опыты показывают, что полнота смешивания по сравнению с соединением лент на обычной раскатной рамке увеличивается в 1,5-1,8 раза в результате того, что площадь контакта смеши» ваемых волокон в ленте значительно увеличивается. Кроме того, изобретение гозволяет снизить потери сырья, снижает отходы прядения и улучшает качество полуфабрикатов.
Формула изобретения
3 1.Устройство для подачи лент к вытяжному прибору текстильной машины, соде ржащее питающий валик н размещенное перед вытяжным прибором машины средство для расширения и наложения лент одна
16 надругую,отличающееся тем, что, с целью повышения качества смешивания лент, средство для расширения и наложения лент содержит рамки, смонтированные посредством вертикалью ных осей свободно одна над другой, и шарики, установленные на каждой рамке попарно и последовательно в направлении движения лент, при атом шарики размещены на рамках свободно.
2. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что рамки смонтированы в несколько рядов, расположенных параллельно питающему валику один над другим, Источники информации, принятые во внимание при вкспертизе
1, Патент ФРГ М. 1510351, кл. 76 В, 36/01,1973.
651064
Составитель Н. Тимофеева
Редактор В. Большакова Текред М. Петко Корректор М. Ряшко
Заказ 743/29 Тираж 515 Подписное
UHHHHH Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. УжгоРод, Ул. ПРоектнаи, 4
