Реферат



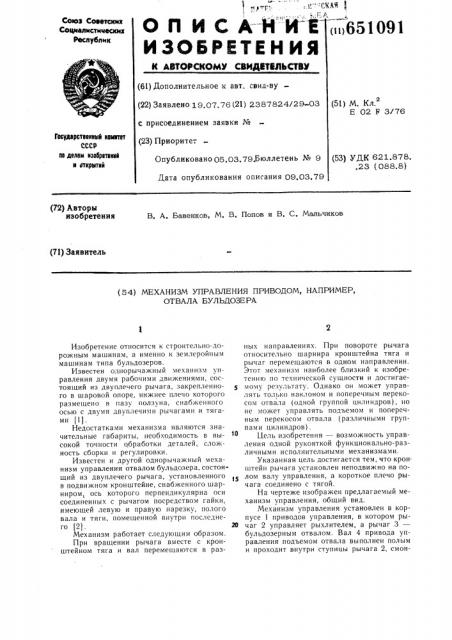

МС ( опислйиа

ИЗОБРЕТЕН ИЯ

Союз Соеетскмх

Соцмалметимескмх

Республня

««651091

К АЩТОй СКОМУ СВИДИТИЛЬСТВМ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.07. 76 (21) 2387824/29-03 с присоединением заявки № (23) Приоритет

Опубликовано 06.03.79.Бюллетень № 9

Дата опубликования описания 09.03.79 (51) М. Кл.

Е 02 F 3/76

Гнсударстнвнный каптнт

СССР нн делам нзобрвтеннй н итнрытнй (53) УДК 621.878. .23 (088.8) (72) Авторы изобретения

В. А. Бавенков, М. В. Попов и В, С. Мальчиков (71) Заявитель (54) МЕХАНИЗМ УПРАВЛЕНИЯ ПРИВОДОМ, НАПРИМЕР, ОТВАЛА БУЛЬДОЗЕРА

Изобретение относится к строительно-дорожным машинам, а именно к землеройным машинам типа бульдозеров.

Известен однорычажный механизм управления двумя рабочими движениями, состоящий из двуплечего рычага, закрепленного в шаровой опоре, нижнее плечо которого размещено в пазу ползуна, снабженного осью с двумя двуплечими рычагами и тягами (1).

Недостатками механизма являются значительные габариты, необходимость в высокой точности обработки деталей, сложность сборки и регулировки.

Известен и другой однорычажный механизм управления отвалом бульдозера, состоящий из двуплечего рычага, установленного в подвижном кронштейне, снабженного шарниром, ось которого перпендикулярна оси соединенных с рычагом посредством гайки, имеющей левую и правую нарезку, полого вала и тяги, помещенной внутри последнего (21. 20

Механизм работает следующим образом.

При вращении рычага вместе с кронштейном тяга и вал перемещаются в разных направлениях. При повороте рычага относительно шарнира кронштейна тяга и рычаг перемещаются в одном направлении.

Этот механизм наиболее близкий к изобретению по технической сущности и достигаемому результату. Однако он может управлять только наклоном и поперечным перекосом отвала (одной группой цилиндров), но не может управлять подъемом и поперечным перекосом отвала (различными группами цилиндров).

Цель изобретения — возможность управления одной рукояткой функционально-различными исполнительными механизмами.

Указанная цель достигается тем, что кронштейн рычага установлен неподвижно на полом валу управления, а короткое плечо рычага соединено с тягой.

На чертеже изображен предлагаемый механизм управления, общий вид.

Механизм управления установлен в корпусе 1 приводов управления, в котором рычаг 2 управляет рыхлителем, а рычаг 3— бульдозерным отвалом. Вал 4 привода управления подъемом отвала выполнен полым и проходит внутри ступицы рычага 2, смон651091 тирован на подшипниках установленных в ступице рычага 2 и в корпусе приводов управления. С валом 4 жестко соединен кронштейн 5, в котором посредством пальца 6 смонтирован двуплечий рычаг 3 управления отвалом. Палец 6 перпендикулярен оси вала 4. Внутри вала размещена в направляющих тяга 7, управляющая перекосом отвала.

Одно плечо рычага 3 оканчивается рукояткой, а второе посредством прорези соединяется с тягой 7 и соответствует длине плеча крон штей на 5.

Механизм управления приводом отвала бульдозера работает следующим образом.

Перемещают за рукоятку рычаг 3 совместно с пальцем 6 и кронштейном 5 в плоскости, перпендикулярной осям вала 4 и тяги 7, воздействуя на гидрораспределитель подъема отвала. При этом короткое плечо рычага 3 проворачивается относительно тяги. При перемещении рычага 3 в направлении вдоль оси вала 4 и тяги 7 рычаг прово- 20 рачивается относительно пальца 6 и перемешает тягу, связанную с распределителем перекоса отвала.

Управление подъемом и перекосом отвала от одной рукоятки сокращает время цик-. ла, уменьшает утомляемость води геля, тем самым увеличивает производительность бульдозера.

Формула изооретсния

Механизм управления приводом, например, отвала бульдозера, включающий установленный в кронштейне двуплечий рычаг, снабженный шарниром, ось которого»ерпендикулярна оси соединенных с рычагом полого вала и тяги привода распределителей, установленной внутри вала с возможностью продольного перемещения, отличающийся тем, что, с целью однорычажного управления функционально-различными исполнительными механизмами, кронштейн рычага установлен неподвижно на полом валу, а короткое плечо рычага соединено с тягой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

XО 153019, кл, В 62 D 11/10, 1962.

2. Авторское свидетельство СССР № 358482, кл. Е 02 F 3/76, 1972.

651091

Составитель A. Толмачев

Редактор Л. Ушакова Техред О. Луговая Корректор П. Макаревич

Заказ 771/32 Тираж 776 Подписное

LlH ИИ П И Государственного ком нтета СССР по делам изобретен ий и открытий

113035, Москва, Ж-35, Раушская наб.> д. 4 5

Филиал ППП «Патент», г. Ужгород, ул. Проектная. 4
