Стабилизатор тока
Иллюстрации
Реферат

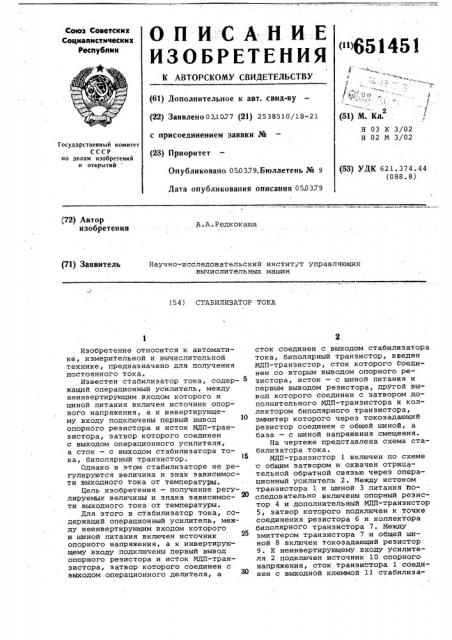

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Ь
P б
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 03,1077 (21) 2538510/18-21 с присоединением заявки № (23) Приоритет
Опубликовано 050379.Бюллетень № 9
Дата опубликования описания 05.0379 (51) М. Кл.
Н 03 К 3/02
H 02 M 3/02
Государственный комитет
СССР по делам изобретений и открытий (S3) УДК 621. 374.44 (088.8) (72) Автор изобретения
g.À.Ðåäêoêàøà (71) Заявитель
Научно-исследовательский институт управляющих вычислительных машин (54) СТАБИЛИЗАТОР ТОКА
Изобретение относится к автоматике, измерительной и вычислительной технике, предназначено для получения постоянного тока.
Известен стабилизатор тока, содер- 5 жащий операционный усилитель, между неинвертирующим входом которого и шиной питания включен источник опорного напряжения, а к инвертирующему входу подключены первый вывод опорного резистора и исток МДП-транзистора, затвор которого соединен с выходом операционного усилителя, а сток — с выходом стабилизатора тока, биполярный транзистор.
Однако в этом стабилизаторе не регулируются величина и знак зависимости выходного тока от температуры.
Цель изобретения — получение регулируемых величины и знака зависимости выходного тока от температуры.
Для этого в стабилизатор тока, содержащий операционный усилитель, между неинвертирующим входом которого и шиной питания включен источник опорного напряжения, а к инвертирующему входу подключены первый вывод опорного резистора и исток МДП-транзистора, затвор которого соединен с выходом операционного делителя, а сток соединен с выходом стабилизатора тока, биполярный транзистор, введен
МДП-транзистор, сток которого Соединен со вторым выводом опорного резистора, исток — с шиной питания и первым выводом резистора, другой вывод которого соединен с затвором дополнительногo МДП-транзистора и коллектором биполярного транзистора, эммитер которого через токозадающий резистор соединен с общей шиной, а база — с шиной напряжения смещения °
На чертеже представлена схема стабилизатора тока.
МДП-транзистор 1 включен по схеме с общим затвором и охвачен отрицательной обратной связью через операционный усилитель 2. Между истоком транзистора 1 и шиной 3 питания последовательно включены опорный резистор 4 и дополнительный МДП-транзистор
5, затвор которого подключен к точке соединения резистора б и коллектора биполярного транзистора 7 ° Между эмиттером транзистора 7 и общей шиной 8 включен токозадающий резистор
9. К неинвертирующему входу усилителя 2 подключен источник 10 опорного напряжения, сток транзистора 1 соединен с выходной клеммой 11 стабилиза 651451
Формула изобретения
Составитель А.Степанов
Техред Э, Чужик КорректорО.Билак
Редактор Б.Федотов
Заказ 818/51 Тираж 1059 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г.Ужгород, ул.Проектная,4 тора, а база транзистора 7 — с клеммой 12 источника напряжения смещения.
Стабилизатор работает следующим образом.
Транзистор 5 открыт, и сопротивление его канала с сопротивлением резистора 4 задают на клемму ll выход- 5 ной ток, пропорциональный напряжению источника 10. Сопротивление канала открытого транзистора 5 при неизменном напряжении на его затворе ймеет положительный температурный коэффи- Я циент. Напряжение база-эмиттер транзистора 7 имеет отрицательный температурный коэффициент, и его измене- ние, умиоженное на коэффициент К, равный отношению сопротивлений резис- 15 торов б и 9, прикладывается к затвору транзистора 5.
Регулируя величину К, можно до биться независимости выходного тока стабилизатора от температуры или необходимой величины и знака этой зависимости, поскольку сопротивление канала открытого транзистора 5 обратнО пропорционально напряжению на Затворе. Стабилизатор имеет при К, близком к нулю, обратно пропорциональ- иую, а при К < -1 прямо пропорциональную зависимость выходного тока от температуры.
Стабилизатор тока, содержащий операционный усилитель, между неинвертирующим входом которого и шиной .питания включен источник опорного напряжения, а к инвертирующему входу подключены первый вывод опорного резистора и исток МДП-транзистора, затвор которого соединен с выходом операционного усилителя, а сток соединен с выходом стабилизатора тока, биполярный транзистор, о т л и ч а ю— шийся тем, что, с целью получения регулируемых величины и знака зависимости выходного тока от температуры, в него дополнительно введен
МДП-транзистор, сток которого соединен со вторым выводом опорного резистора, исток — с шиной питания и первым выводом резистора, другой вывод которого соединен с затвором дополнительного МДП-транзистора и коллектором биполярного транзистора, эмиттер которого через токозадаюший резистор соединен с общей шиной, а база — с шиной напряжения смещения.
Источники информации, принятые во внимание при экспертизе
1. Патент Великобритании
Р 137959, Н 3 Т, 1972.
