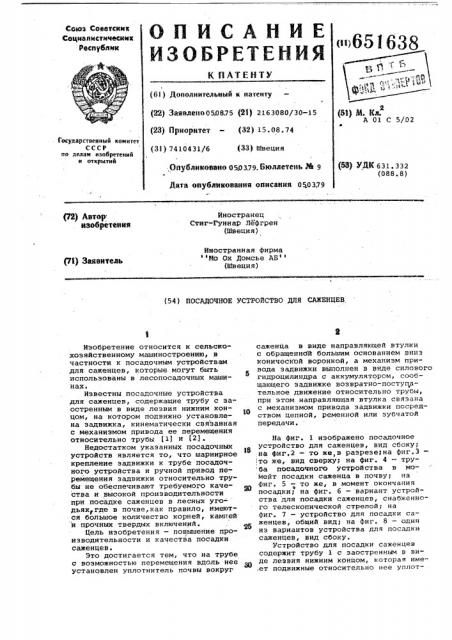

Стиг-Гуннар Лефгрен (Швеция) Иностранная фирма Ио Ох Домсье AS (Швеция) (54) ПОСАДОЧНОЕ УСТРОЙСТВО ДЛЯ САЖЕНЦЕВ, Изобретение относится к сельскохозяйственному машиностроению, в частности к посадочным устройствам для саженцев, которые могут быть использованы в лесопосадочных машинах.

Известны посадочные устройства для саженцев, содержащие трубу с заостренным в виде лезвия нижним концом, на котором подвижно установлена задвижка, кинематически связанная с механизмом привода ее перемещения относительно трубы (1) и

Недостатком указанных посадочных устройств является то, что шарнирное крепление задвижки к трубе посадочного устройства н ручной привод перемещения задвижки относительно трубы не обеспечивают требуемого каче ства и высокой производительности при посадке саженцев в лесных угодьях где в почве,как правило, имеются большое количество корней, камней и прочных твердых включений.

Цель изобретения — повышение производительности и качества посадки саженцев.

Это достигается тем, что на трубе с возможностью перемещения вдоль нее установлен уплотнитель почвы вокруг саженца в виде направляющей втулки с обращенной большим основанием вниз конической воронкой, а механизм привода задвижки выполнен в виде силового гидроцилиндра с аккумулятором, сообщающего задвижке возвратно-поступательное двйжение относительно трубы„ при этом направляющая втулка связана с механизмом привода задвижки посредством цепной, ременной или зубчатой передачи.

На фиг. 1 изображено посадочное устройство для саженцев, вид сбоку; на фиг.2 — то же,в разрезе;на фиг.3—

::то же, вид сверху; на фиг. 4 — тру ба посадочного устройства в моМерт посадки саженца в почву; на

Фиг. 5 — то же, в момент окончания посадки1 на фиг. 6 — вариант устройства для посадки саженцев, снабженного телескопической стрелой; на фиг. 7 — устройство для посадки саев, o6IgBR вид на >Br. 8 — оды из вариантов устройства для посадки саженцев, вид сбоку.

Устройство для посадки саженцев содержит трубу 1 с заостренным в виде лезвйя нижним концом, которая име.ет подвижные относительно нее уплот651638,.нитель 2 почвы вокруг саженца и задвижку 3.

Труба 1 шарнирно посредством стрелы 4 соединена с поворотным в горизонтальной плоскости кронштейном 5, установленным в корпусе лесопосадочной глашины 6. Кроме того, дополнительно стрела 4 шарнирно соединена посредством гидроцилиндра 7 с кронштейном

5, а пружиной натяжения 8 — с трубой 1, На конце стрелы 4 имеется упор 9 для трубы 1.

Верхняя часть задвижки 3 соединена со штоком силового гидроцилиндра .10, установленного в кожухе 11, жестко закрепленного на трубе 1. Рабочие полости гидроцилиндра 10 сообщены с силовым аккумулятором 12, который выполняет роль амортизатора.

Уплотнитель 2 соединен с задвижкой 3 элементом связи 13, который может быть выполнен в виде ременной или цепной передачи, установленной на роликах (звездочках) 14, 15 и 16, закрепленных в кожухе ll. Элемент связи 13 соединен с уплотнителем почвы посредством пальца 17, а с задвижкой 3 — болтом 18 (фиг.3)„

Уплотнитель 2 почвы вокруг саженца представляет собой направляющую втул-. ку, охватывающую трубу 1, на конце которой установлена обращенная большим основанием вниз коническая воронка. В задней части уплотнитель 2 имеет окно 19.

Стрела 4 может быть выполнена в виде телескопического соединения (фиг. 6), одно иэ =-веньев 20 которого шарнирно соединено с другим звеном посредством гидроцилиндра 21.

Элемент связи 13 может быть выполнен в виде зубчатой передачи (фиг.3).

При этом уплотнитель 2 почвы и задвижки 3 снабжены зубчатыми рейками

22 и 23, которые входят в зацепление с шестерней 24, установленной в кожухе 11. Гидроцилиндр 10 в этом случае соединен с уплотнителем 2 почвы (фиг. 8).

Устройство для посадки саженцев работает следующим образом.

В процессе движения посадочной машины "аженцы из магазина поступают в верхнюю часть трубы 1, по которой они перемещаются вниз до упора в задвижку 3, перекрывающую в этот момент выходное отверстие в трубе 1 Перемещением посадочной машины оператор размещает трубу 1 над выбранным им посадочным местом и приводит в действие гидроцилинцр 7 стрелы 4, в результате чего труба 1 входит в почву под углом к вертикали (штрихпунктирные линии на фиг. 1). После вхожде"- ния трубы 1 в почву на заданную глу. бину перемещение штока относительно гидроцилиндра 7 прекращают, например", вручную оператором или автома" тически посредством воэ 1ействия на,гидроцилнндр указателя уровня погружения трубы 1 в почву.

При продолжении поступательного движения посадочной машины труба 1 поворачивается относительно шарнира стрелы 4, преодолевая при этом силу растяжения пружины 8. В, этот момент заостренное лезвие трубы 1 остается еще в почве (фиг.2).

После поворота трубы 1 на заданный угол посредством установленного на стреле 4 блокировочного устройства, не показанного на чертежах, включается в действие гидроцилиндр 1.0, выдвижение штока которого перемещает вверх задвижку 3, тем самым открывая выхоцное отверстие в трубе 1, иэ которого выпадает саженец и поступает в образованную в почве щель.

Одновременно с этим уплотнитель 2 при помощи элемента связи 13 движется вниз, уплотняя при этом почву вокруг саженца своим раструбом и поднимая трубу 1 на некоторое расстояние над уровнем почвы. При выдвижении штока гидроцнлиндра 10 в заданное верхнее положение происходит контакт его с блокировочным устройством, которое включает гидроцилиндры 7 и 10 на втягивание штоков.

Прн этом стрела 4, уплотнитель 2 почвы и труба 1 возвращаются в их верхние крайние положения, а задвижка 3 посредством элемента связи 13 закрывает выходное отверстие в трубе 1.

После прекращения контакта уплотнителя 2 с гочвой труба 1 под дей-. ствием пружины 8 перемещается по ходу движения посадочной машины до упора 9 стрелы 4.

Если при посадке саженца происходит удар задвижки 3 о твердый предмет (камень, корень и т.п.), то благодаря силовому аккумулятору 12, выполняющему роль аммортизатора, задвижка на некоторое расстояние может переместиться вверх, что исключает возможность ее поломки.

При этом оператор ручным управле- нием гидроцилиндрами 7 и 10 поднимает устройство, а силовой аккумулятор 12 возвращает задвижку s крайнее нижнее положение. Далее цикл посадки саженцев повторяется.

Описанный выше принцип работы устройства для посадки саженцев аналогичен и для устройства, изображенного на фиг. 8.
