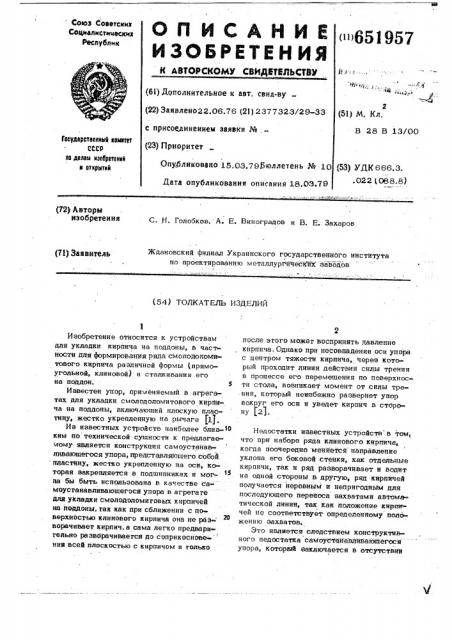

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 651957

Союз Советских

Социалистицеских

Республик (6!) Дополнительное к авт. свиа-ву (22) Заявлено22.06.76 (21) 2377323/29-33 с присоедииениеы заявки №,— (23) Приоритет (51) М. Кл.

B 28 В 13/00

Гаеудерстееины1. кеиитет

СССР ее делен изобретений в еткрытий

Опубликовано 15.03.79бюллетень № 10 (53) УДК 666,3. .022 1068.8) Дата опубликования описания 18.03.79 (72) Авторы изобретения

С. H. Голобков, A. Е. Виноградов и В. E. Захаров

Ждановский филиал Украинского государственного института по проектированию металлургйчесКЖ заводов (7}) Заявитель (54) ТОЛКАТЕЛЬ ИЗДЕЛИЙ

Изобретение относится к устройствам для укладки кирпича на поддоны, в частности дпя формирования ряда смоподоломитового кирпича различной формы (прямоугольной, клиновой) и сталкивания его на поддон. 5

Известен упор, применяемый в агрегатах для укладки смолодоломитового кирпича на поддоны, включающий плоскую пластину, жестко укрепленную на рычаге (1J.

Из известных устройств наиболее близ-1О ким по технической сущности к предлагаемому является конструкция самоустанавливатошегося упора, представляющего собой пластину, жестко укрепленную на оси, которая закрепляется в подшипниках и могла бы быть использована в качестве са- моустанавливаюшегося упора в агрегате для укладки смолодоломитовых кирпичей на поддоны, так как при сближении с поверхностью клинового кирпича она не разворачивает кирпич, а сама легко предварительно размрачивается до соприкоснове - ния всей плоскостью с кирпичом и только после этого может воспринять давление кирпича, Однако при несовпадении оси упора с центром тяжести кирпича, через кото» рый проходит линия действия силы трения в процессе его перемещения по поверхности стола, возникает момент от силы трения, который неизбежно развернет упор вокруг его оси и уведет кирпич в сторону j2).

Недостатки известных устройств в том, что при наборе ряда клинового кирпича, I когда поочередно меняется направление уклона его боковой стенки, как отдельные кирпичи, так и ряд разворачивает и водит из одной стороны в другую, ряд кирпичей получается неровным и непригодным для последующего переноса захватами автоматической линии, так как положение кирпи чей не соответствует определенному положению захватов.

Это является следствием конструктивного недостатка самоустанавлива16щегося упора, которий заключается в отсутствии фиксации его рабочего положения, т,е. в отсутствии возможности предотвратить поворот упора вокруг осп в процессе с талки ва и и я кцр пича, Цель изобретения - фиксация рабочего положения толкателя, Эта цель достигается тем, что предлагаемый толкатель изделий, преимущест вепно кирпичей, включающий корпус, пластину, закрепленную ца оси, смонтированной в подшцпццках, установленных в корпусе, снабжен цаправля1ошими, расположен. ными в корпусе, подпружиненными упорами Втулкой с вильсон, двумя стержнями

IUQpHHpHo связанным с втулкой

15 через вилку, причем один из стержней и втулка установлены в направляющих и соединены с подшцпникачп, а другой стержень расположен внутри втулки и взаимодейсч вует с одним из подшипников и рычагоч, а подпружиненные упоры контактируют с осью пластины, На фиг, 1 изображено описываемое устройство, вид сбоку с частичныч разреЭЯ зоч; HG фиг. 2 - разрез А-Л фиг. 1; на фиг. 3-10 — схема последовательного набора кирпича в ряд на накопителе и соотг ветству1ощие положения упора. На фигурах с нечетными номерами виды сбоку, на

30 фигурах с номерачи, следующими за ними (четными), виды в плане, Пунктиром показано исходное положение упора после его опускания, Толкатель изделий включает рабочую пластину 1,жестко укрепленную на вертикальной оси 2, которая шарнирно укрепле.на в подшипниках 3 и 4. Подшипники 3 и 4 выполнены на подвижных стержнях 5 и втулке 6, которые размещены в направ-40 ляюших отверстиях 7 и 8 корпуса 9. В полости втулки 6 расположен стержень.10 с возможностью свободного осевого пере мещения.

На конде имеется резьбовой наконеч45 ник 11. Стержень 10 одним концом упирается в ось 2, а наконечником 11 — в рычаг 12, шарнирно укрепленный осью 13 на вилке 14 и неподвижной осью 15 на корпусе 9. Вилка 14 зажата гайкой на

1 втулке 6. В ось 2 упираются легко подпружиненные упоры 16 и 17. Крайнее правое положение пластины 1 с осью 2 ограничивается положением вилки 14 и гайки 18.

Толкатель изделий корпусом 9 крепится на кронштейне 19, который соединяет его с механизмом поворота упора 20.

Толкатель изделий работает следующим образом.

Длина стержня 10 регулируется при наладке резьбовым наконечником 11 так, чтобы выорать все люфты и пепи подшипник 4 - ось 2 - стержень 10 - наконечник 11 - рычаг 12 - оси 13 и 15, цо так, чтобы ось 2 плавно поворачивалась в подшипниках 3 и 4 без заеданий от приложения небольшого усилия на одну из боковых сторон пластины 1.

При подходе к самоустанавливаюшемуся упору, занимающему нижнее положение, клиновой кирпич 21 сначала соприкасаеч ся с одной из сторон пластины 1 и разворачивает ее до совмещения плоскости пластины 1 с боковой поверхностью кирпича 21. При дальнейшем движении навстречу упору кирпич 21 давит на пластину 1 и. через нее на ось 2, которая утапливает упоры 16 и 17 и смешает стержень

5 и втулку: 6 влево относительно неподвижного. корпуса 9. Стержень 5 смешается свободно, а втулка 6 воспринимает от оси 2 через подшипник 4 все сопротивление перемещению кирпича 21 и передает его на неподвижную ось 15 через подвижную систему, образованную осью 2, подшипником 4, стержнем 5, стержнем 10, наконечником 1 1, рычагом 12, осью 13, вилкой 14. При этом каждое звено этой системы передает определенное усилие.

Стержень -0 несет самое большое усилие осевого сжатия, которое используется для зашемления оси 2 в подшипнике 4, т.е. для предотвращения разворота пластины 1 с осью 2 от момента, образованного силой трения Т и плечом М (фиг. 6).

Усилие осевого сжатия, передаваемого стержнем 10, пропорционально силе трения Т и отношению плеча g к плечуg ры-. чага 12.

После отвода кирпича от толкателя упоры 16 и 17 выдвигают ось 2 с пластиной 1 в крайнее правое положение. Предлагаемая конструкция толкателя изделий имеет следующие преимушества перед известными.

1. Совмещение рабочей поверхности упора с боковой:, поверхностью кирпича происходит за счет плавного поворота опорной поверхности упора, а не за счет разворота кирпича.

2. При перемещении кирпича по столу исключается возможность его разворота благодаря зажиму оси в подшипнике при, восприятии упором силы давления, что повышает качество укладки кирпича.

651957

4 3. Уменьшается нерациональная сила давления кирпича на стол, а следовательно, уменьшается сила трения, износ стола, нерациональное давление упора на кирпич, возможность поломки и сжатия углов кир- 5 нича, Формула изобретения

Толкатель изделий, преимущественно. кирпичей, включающий корпус, пластину, закрепленную на оси, смонтированной в подшипниках, установленных в корпусе, отличающийся тем, что, с целью фиксации рабочего положения толкателя, корпус снабжен направляющими, под19 пружиненными упорами, втулкой, вилкой, двумя стержнями и рычагом,. шарнирно связа птым с втулкой через вилку, причем один из стержней и втулка установлены в направляющих и соединены с подшипниками, а другой стержень расположен внут ри втулки и взаимодействует с одним из подшипников и рычагом, а подпружиненные упоры контактируют с осью пластины.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ж 181667, кл. И 65 9 47/10, 1963.

2. Вайсон А. A. и др. Специализированные крановые грузозахваты штучных грузов. М., Машиностроение, 1972 с. ВВ, рис. 56.

651957

21

Фиг. б

Р02. 7

Риг.у

4z.э
