Способ крепления изделий на платформе транспортного средства

Способ крепления изделий на платформе транспортного средства

Иллюстрации

Показать все

Реферат

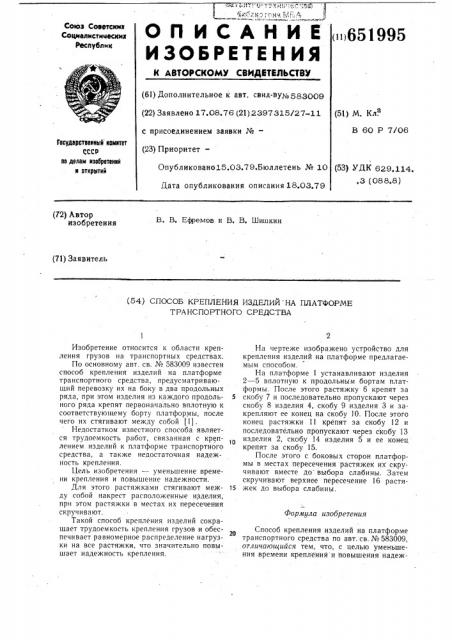

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцмалмстимеских

Республик (»)651995 (61) дополнительное к авт. свил-ву1ч 583009 (51) М. Кл. (22) Заявлено 17.08.76 (21) 2397315/27-11

В 60 P 7/06 с присоединением заявки №вЂ” (23) Приоритет—

Государственный комитет

АЗССР но делам изобретений н открытий (53) УДК 629.114. .3 (088.8) Опубликовано15.03.79.Бюллетень № 10

Дата опубликования описания 18.03.79 (72) Автор изобретения

В. В. Ефремов и В. В. Шишкин (71) Заявитель (54) СПОСОБ КРЕПЛЕНИЯ ИЗДЕЛИЙ НА ПЛАТФОРМЕ

ТРАНСПОРТНОГО СРЕДСТВА

Формула изобретения

Изобретение относится к области крепления грузов на транспортных средствах.

По основному авт. св. № 583009 известен способ крепления изделий на платформе транспортного средства, предусматриваю(ций перевозку их на боку в два продольных ряда, при этом изделия из каждого продольного ряда крепят первоначально вплотную к соответствующему борту платформы, после чего их стягивают между собой (1).

Недостатком известного способа является трудоемкость работ, связанная с креплением изделий к платформе транспортного средства, а также недостаточная надежность крепления.

Lleab изобретения — уменьшение времени крепления и повышение надежности.

Для этого растяжками стягивают между собой накрест расположенные изделия, при этом растяжки в местах их пересечения с круч и и а ют.

Такой способ крепления изделий сокращает трудоемкость крепления грузов и обеспечивает равномерное распределение нагрузки на все растяжки, что значительно повышает надежность крепления.

На чертеже изображено устройство для крепления изделий на платформе предлагаемым способом.

На платформе 1 устанавливают изделия

2 — 5 вплотную к продольным бортам платформы. После этого растяжку 6 крепят за

5 скобу 7 и последовательно пропускают через скобу 8 изделия 4, скобу 9 изделия 3 и закрепляют ее конец на скобу 10. После этого конец растяжки 11 крепят за скобу 12 и последовательно пропускают через скобу 13 изделия 2, скобу 14 изделия 5 и ее конец крепят за скобу 15.

После этого с боковых сторон платформы в местах пересечения растяжек их скручивают вместе до выбора слабины. Затем скручивают верхнее пересечение 16 растя15 жек до выбора слабины.

Способ крепления изделий на платформе транспортного средства по авт. св. № 583009, отличающийся тем, что, с целью уменьшения времени крепления и повышения надеж651995

В I4r g II Igð

Составитель Н. Скворцова

Техред О. Луговая Корректор П.Макаревич

Тираж 803 Подписное

LlHHHflH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор О. Торгашева :аказ 939/15 ности, растяжками стягивают между собой накрест расположенные изделия, при этом растяжки в местах их пересечения скручивают.

Источники информации, принятие во внимание при экспертизе

1. Авторское свидетельство СССР № 583009, кл. В 60 P 7/06, 1976.
