Грунтовая эмаль

Грунтовая эмаль

Иллюстрации

Показать все

Реферат

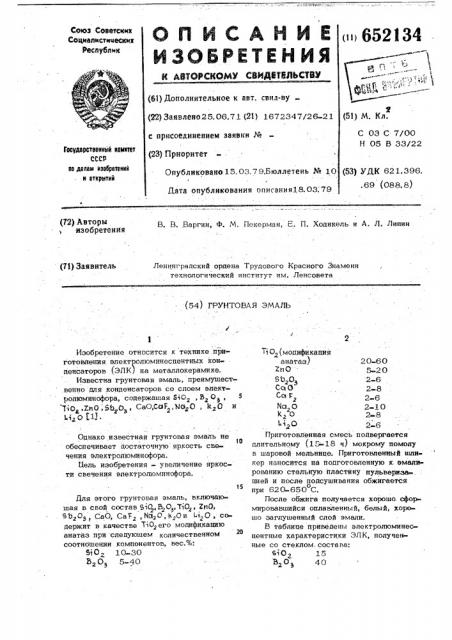

Союз Советских

Социалистических

Республик (и 652134 (61) Дополнительное к авт. свил-ву (22) Заявлено25.06.71 pl) 1672347/26 21 с присоединением заявки №

{23) Приоритет

2 (51) М. Кл.

С 03 С 7/00

H 05 В 33/22

fecyaapcisewN МОммтВТ сссР вю делам нзвбрвтеиий и вткрытий

Опубликовано 15.03.79.Бюллетень № 10

Дата опубликования описания18.03;79 (53) УДК 621.396., 69 (088, 8) В. В. Варгнн, Ф. M. Пекерман, Е, П. Ходнкель н А. Л. Липин (72) Авторы изобретения

Ленинградский ордена Трудового Красного Знамени технологический институт им. Ленсовета (7f) Заявитель (54) ГРУНТОВАЯ ЭМАЛЬ

Изобретение относится к технике приготовления электролюминесцентных конденсаторов (ЭЛК) на металлокерамнке.

Известна грунтовая амаль, преимушест .венно для конденсаторов со слоем электролюминофора, содержашая Я О, В О, 5

Т10и Хп0,5b O, СаО,Сс1Г,НО О, k>0 и

4112 о Е12.

Однако известная грунтовая эмаль не

10 обеспечивает достаточную яркость свечения алектролюминофора.

Цель изобретения — увеличение яркости свечения алектролюминофора.

15 йля этого грунтовая амаль, включаюшая в свой состав 5Я,B О,Т10, Ет10, с1 0, W OH 1 0 содержит в качестве Т1О> его модификацию анатаз при следуюшем количественном соотношении компонентов, вес.%:

%0, 10 30

В О 5-40

Т1 О< (модификация анатаз) 20-60 иО 5-2 0

6 0203 2-6

Сс1 О 2-8

Сс р

2 6

Na o 2-10 к o

2-8

2-6

Приготовленная смесь подвергается длительному (15 -18 ч) мокрому помолу в шаровой мельнице. Приготовленный шликер наносится на подготовленную к, эмалированию стальную пластину пульвериза-. цией и после подсушивания обжигается прн 620-650 С.

После обжига получается хорошо сформировавшийся оплавленный, белый, хорошо заглушенный слой эмали.

В таблице приведены электролюминесцентные характеристики ЭЛК, полученные со стеклом состава:

ВВ203 40

6521 34

Т1О 2

ХпО ° 17 Я)О 2

|:aG 4

СоF 4

1 6

5 18 50

1 - 14

5 28 (синий) 38

70

100

200

30 11

25 (зелены й)

1-5 15

23

47.

Тираж 555 Подписное

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4

В таблице приняты следующие обозна чения: V -рабочее напряжение; .f - З% рабочая частота; Во - начальйая яркость . конденсаторов; В - яркость через 100 ч оо работы конденсатора, взятая по отноше нию к начальной яркости; B - яркость за через 200 ч работы конденсатора, взятая по отноШению к начальной яркости.

Как следует из приведенных результатов испытаний ЭЛК, приготовленные с грунтовой эмалью для первого слоя, яв ля»отея низковольтными и достаточно

4$ стабильными источниками света.

Данный состав исключает значитель ное падение яркости, поэтому его использование должно принести заметный технический эффект.

Формула изобретении

? эунтовая эмаль, преимушественно для

N конденсаторов со слоем электролюминоHHHHHH Заказ 970/22

М 0 8

К,О 8

«@O 2

Предлагаемые ЭЛК испытывают на воздухе без герметизации.

250 фора, содержащая 610, B О,Т О2, ХпО

- фа0з СаО, СаР2,КО О,К Ои 4 »20, о тл и ч а ю ш а я с я тем, что, с целью увеличения яркости свечения электролюминофора, она содержит в качестве Т1О> его модификашпо анатаз при следуюшем количественном соотношении компонентов, вес.%:

SiO2 10-30 а 0 5=40

Т1 0 (модификаций анатаз 20-60

ZhО . 5 20

Stl20 2-6

СС»О 2-8

CQР 2-6

2-10 . К ) 2-8

2-6.

Источники информации, принятые во внимание при экспертизе

1. Патент США N 3010044, кл. 313-108, 1961.
