Сырьевая смесь для изготовления теплоизоляционного материала

Сырьевая смесь для изготовления теплоизоляционного материала

Иллюстрации

Показать все

Реферат

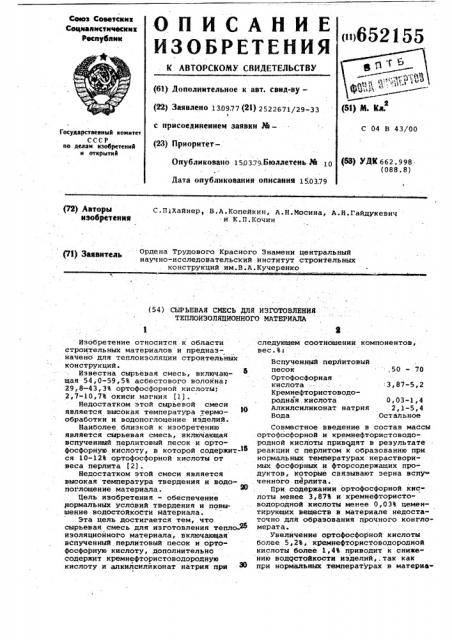

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >652155

Сеюз Сеаетсиии

Сециааистическик

Реснубпии (6Ц gl,îïîëíèòåëüíîå к авт. сеид-ву— (53) И. Кл. (22) ЗаЯвлено 130977(21} 2522871/29-ЗЗ

E с присоединением заявки ЭЬ—

Государственный комитет сссР но дмам изобретений и открытий

С 04 В 43/00 (53) УДК б62.998 (088.8) (23} ПриоритетОпубликовано 150379 Бюллетень на 10

Дата опубликования опиСания 150379

С.П, Хайнер, В.A.Êîïåéêèí, А ° Н.Мосина, A.Í.Ãàéäóêåâè÷ и К.П.Кочин (72) Авторы изобретения (7f) заявитель ОРцена тРУдового кРасного знамени 1(ентральный научно-исследовательский институт строительных конструкций им.В ° А.КучеренкО (54) СЫРЬЕВАИ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

ТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА

Вспученный перлитовый песок

Ортофосфорная кислота

Кремнефтористоводородная. кислота

Алкилсиликонат натрия

Вода.50 - 70

:3,87-5,2

0,03-1,4

2с1-5,4

Остальное

Изобретение относится к области строительных материалов и предназначено для теплоизоляции строительных конструкций.

Известна сырьевая смесь, включающая 54,0-59,5% асбестового волокнау

29,8-43,3% ортофосфорной кислоты;

2,7-10,7в окиси магния fl).

Недостатком этой сырьевой смеси является высокая температура термообработки и водопоглощение изделий.

Наиболее близкой к изобретению является сырьевая смесь, включающая вспученный ерлитовый песок и орто" фосфорную кислоту, в которой содержит-15 ся 10-12В ортофосфорной кислоты от веса перлита (2).

Недостатком этой смеси является высокая температура твердения и водо-. поглощение материала.

Ю Цель изобретения — обеспечение нормальных условий твердения и повышение водостойкости материала.

Эта цель достигается тем, что сырьевая смесь для изготовления тепло- изоляционного материала, включающая вспученный перлитовый песок и ортофосфорную кислоту, дополнительно содержит кремнефтористоводородную кислоту и алкилсилйконат натрия при следующем соотношении компонентов, вес.В:

Совместное введение в состав массы ортофосфорной и кремнефтористоводородной кислоты приводят в результате реакции с перлитом к образованию при нормальных температурах нерастворимых фосфорных и фторсодержащих продуктов, которые связывают зерна вспу ченного перлита.

При содержания ортофосфорной кислоты менее 3,87% и кремнефтористоводородной кислоты менее 0,03% цементирующих веществ в материале недостаточно для образования прочного конгломератa.

Увеличение ортофосфорной кислоты более 5,2%, к1земнефтористоводородной кислоты более 1,4% приводит к снижению водостойкости изделий,,так как при нормальных температурах в материа6521

Физико-механическ свойства

Объемная масса в сухом состоянии, кг/м з

Прочность при сжатии, кгс/см

Водопоглощение,- %

:4?ежим твердения

120 150 130 110

1,0 1,3 1,0 0,6

293 60 85 110

280-300 С Без термообработки

Формула изобретения

Сырьевая смесь для изготовления теплоизоляцибнного материала, вклю- 50 чающая вспученный перлитовый песок и ортофосфорную кислоту, о.т л и ч а ющ,а я с я тем; что, с целью обеспечения нормальных условий твердения и повышения водостойкости материала, ойа. дополйителъно содержит кремне-. фтористоводородную кислоту и алкил- силикойат натрия- при следующем соот ношении компонентов, вес.Ъ:

Вспученный перлитовый песок, 50 — 70 .

Ортофосфорйая кислота

КремиефтоРисто- " водородная кислота

Алкилсиликонат натрия

Вода

0,03 - 1,4

-21- 54

Остальное

3,87 - 5,2

Заказ 975/24

ЦНИИПИ

Филиал ППП Патент, r.Óàãoðîä, ул. Проектная,4

3 ле остается свободная, не прореагировавшая с зернами перлита кисчота.

Введение алкилсиликоната натрия способствует снижению водопоглощения и, кроме того, приводит к образованию ,малорастворимых соединений в результате реакции алкилсиликоната натрия с кислотами, что повышает прочность материала и увелйчивает его водостойкость при твердении без термообработки.--"

При содержании алкилсиликоната нат-IO рия менее 2,1% снижается водостойкость иэделий, при содержании алкилсйликоната натрия более 5,4% увеличивается их гигроскопичность.

Пример 1. Для получения 15 теплоиэоляционного материала взвеши-, вают 50% вспученного перлитового песка, 5,2% ортофосфорной кислоты (30%-ной концентрации), 1,4% кремнефтористоводородной кислоты (30%-ной 20 концентрации), 5,4Ъ алкилсиликоната натрия (30%- ной концентрации) и 38%

ВРды

Часть воды, равную половине расчетно*го количества, перемешивают с алкилсиликонатом натрия и полученный раствор перемешивают со вспученным перли товым песком. Отдельно смешивают кислотй с оставшимся количеством воды, и полученный раствор)кислот перемешивают со смесью перлита и раствора : 30 алкилсиликоната натрия.

Полученную массу укладывают в асбестоцементную панель, прессуют и оставляют твердеть в течение суток.

55 4.

Пример 2. Для получения теплоизоляционного материала взвешивают 61% Вспученного перлитового песка, 4,5% ортофосфорной кислоты (ЗОВ-ной концентрации), 0,75% кремнефтористоводородной кислоты (30%-ной концентрации), 3,75% алкилсиликоната натрия (30%-ной концентрации) и 30% воды.

Часть воды, равную половине расчетного количества, перемешивают с алкилсиликонатом натрия, и получен- ный раствор перемешивают со вспученным перлитовым песком, Отдельно cweшивают кислоты с оставшимся количеством воды, и полученный раствор кислот перемешивают со смесью перлита и раствора алкилсиликоната натрия.

Полученную массу укладывают в асбестоцементную панель, прессуют и оставляют твердеть в течение суток.

Пример 3. 2,1% алкилсиликоната йатрия перемешивают в 12t во- цы и полученный раствор перемешивают с 70% вспученного перлитового песка, затем 3,873 ортофосфорной кислоты смешивают с 0,033 кремнефтористоводородной кислоты и 12% воды, и полу» ченный раствор кислот перемешивают со смесью перлита и раствора алкилсиликоната натрия.

Полученную массу укладывают в асбестоцементную панель, прессуют и оставляют твердеть в течение суток.

Результаты испытаний свойств предложенного состава rro примерам и прототипам приведены в таблице. источники информации, принятые во внимание при экспертизе.

1. йвт0рское cximetenscx®o ССЙР э "473702„кл. С 04 В 43/ОО, 1973.

2. Авторское свидетельство СССР

9 183663,, кМ. С 04 В 43/00, 19ф5.

Тираж 701 Подписное
