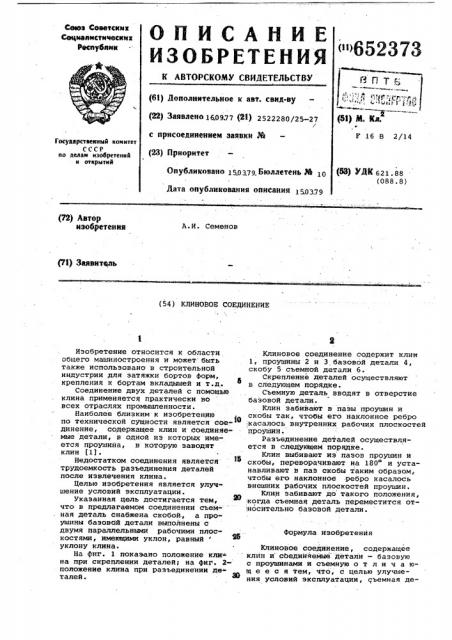

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОЯУ СВИДЕТЕЛЬСТВУ

Сеюз Совет<ими

Сее4иавистичеекна

Ржпубпин

<"652373 (61) дополнительное к авт. свнд-ву (22) Зайвлено 160977 (21) 2522280/25-27

l с присоединением заявки ЭЬ

F 16 В 2/14

Государственный ком нтет

СССР но делам нзобретеннй н открытий (23) Приоритет (6Э) УМ 621.88 (088.8) Опубликовано 150з79. Бюллетень 3Ф 10

Дата опубликования опиеания 150З79 (72) Автор изобретения

A.È. Семенов

PI) Заявит®ль (54) КЛИНОВОЕ СОЕДИНЕНИЕ

Формула изобретения

Изобретение относится к области общего машиностроения и может быть также использовано в строительной индустрии для затяжки бортов форм, крепления к бортам вкладышей и т.д.

Соединение двух деталей с помощью клина применяется практически во всех отраслях промышленности.

Наиболее близким к изобретенню по технической сущности является соединение, содержащее клин и соединяемые детали, в одной из которых имеется проушина, в которую заводят клин (1).

Недостатком соединения является трудоемкость разъединения деталей после извлечения клина.

Целью изобретения является улучшение условий эксплуатации ° укаэанная цель достигается тем, : @ что в предлагаемом соединении съемная деталь снабжена скобой., а проушины базовой детали выполнены с двумя параллельными рабочими плоскостями, имеющими уклон, равный уклону клина.

На фиг. 1 показано положение кли-" на при скреплении деталей; на фиг. 2положение клина при разъединении деталей.

Клиновое соединение содержит клин

1, проушины 2 и 3 базовой детали 4, скобу 5 съемной детали 6.

Скрепление деталей осуществляют в следующем порядке.

Съемную деталь вводят в отверстие базовой детали.

Клин забивают в пазы проушин и скобы так, чтобы его наклонное ребро касалось внутренних рабочих плоскостей проушин.

Разъединение деталей осуществляется в следующем порядке.

Клин выбивают из пазов проушин и скобы, переворачивают на 180 и устанавливают в паз скобы таким образом, чтобы его наклонное .ребро касалось внешних рабочих плоскостей проушин.

Клин забивают до такого положения, когда съемная деталь переместится относительно базовой детали.

Клиновое соединение, содержащее клин и соединяемые« детали — базовую с проушинами и съемную о т л и ч а ющ е е с я тем, что, с целью улучшения условий эксплуатации, съемная деСоставитель В. Голов

Техред И.Петко Корректор Е. Дичинская

Редактор Л. Василькова

Заказ 1026/36 Тираж 1138

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

65237

3 таль снабжена скобой, а проушины базовой детали выполнены с двумя параллельными рабочими плоскостями, имеющи,ми уклон, равный уклону клина.

4

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании

Ю 1406851, кл. F 16 B 2/14, 1975,
