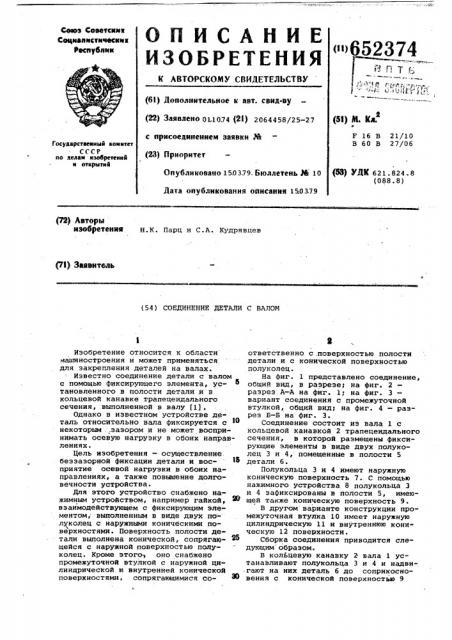

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сеаоэ Советская
Сецмвпнстнчесник
Республик (63) Дополнительное к авт. свид-ву (22) ЗаЯвлено 011074 (21) 2064458/25-27 с присоединением заявки М (23) Приоритет
Опубликовано 150379. Бюллетень Ai 10 (51) М. Кл.
F 16 B 21/10
В 60 В 27/06
Государствемиый коммтет
СССР оо делам нзобретений н открытнй (63) УДК 621.824.8 (088.8) Дата опубликования описания 1503.79 (72) Авторы изобретении Н.К. Парц и С.A. Кудрявцев (71) Заявитель (54) СОЕДИНЕНИЕ ДЕТАЛИ С ВАЛОМ
Изобретение относится к области машиностроения и может применяться для закрепления деталей на валах.
Известно соединение детали с валом с помощью фиксирующего элемента, установленного в полости детали и в кольцевой канавке трапецеидального сечения, выполненной в валу (lj .
Однако в известном устройстве деталь относительно вала фиксируется с 1О некоторым .,зазором и не может воспринимать осевую нагрузку в обоих направлениях.
Цель изобретения — осуществление. беззазорной фиксации детали и восприятие осевой нагрузки в обоих на« правлениях, а также повышение долговечности устройства.
Для этого устройство снабжено нажимным устройством, например гайкой, взаимодействующем с фиксирующим элементом, выполненным в виде двух по- луколец с наружными коническими поверхностями. Поверхность полости детали выполнена конической, сопрягаю- ® щейся с наружной поверхностью полуколец. Кроме этого оно снабжено промежуточной втулкой с наружной цилиндрической и внутренней конической поверхностями, сопрягающимися соответственно с.поверхностью полости детали и с конической поверхностью полуколец.
На фиг. 1 представлено соединение, общий вид, в разрезе; на фиг. 2— разрез А — А на фйг. 1;. на фиг. 3— вариант соединения с промежуточной втулкой, общий вид; на фиг. 4 — разрез Б-Б на фиг. 3.
Соединение состоит из вала 1 с кольцевой канавкой 2 трапецеидального сечения, в которой размещены фиксирующие элементы в виде двух полуколец 3 и 4, помещенные в полости 5 детали 6.
Полукольца 3 и 4 имеют наружную коническую поверхность 7. С помощью нажимного устройства 8 полукольца 3 и 4 зафиксированы в полости 5, имеющей также коническую поверхность 9.
В другом варианте конструкции промежуточная втулка 10 имеет наружную цилиндрическую 11 и внутреннюю коническую 12 поверхности.
Сборка соединения приводится следующим образом.
В кольцевую канавку 2 вала 1 устанавливают полукольца 3 и 4 и надви-гают на них деталь 6 до соприкосновения с конической поверхностью 9
3 652 полости 5. Затем. с помощью нажимного устройства 8 осуществляют жесткую фиксацию детали 6 на валу 1. Благодаря наличию конических поверхностей
7 и,9 полукольца перемещаются к центру вала 1., образуя таким образом беэзаэорное соединение вала 1 и де",тали 6..
Для повышения долговечности при
Частой сборке и разборке устройства рекомендуется применять промежуточную втулку 10.
Формула изобретения
1. Соединение детали с валом с помощью фиксирующего злемента,установ- я ленного в полости детали и в кольцевой канавке трапецеидального сечения, выполненной в валу, о т л и ч а ю щ ее с я тем,что,с целью осуществления беэзазорной фиксации детали и воспри-.> ятия ею осевой нагрузки в обоих на374 4 правлениях,оно снабжено нажимным устройством,например гайкой,взаимодействующей с фиксирующим элементом, а последний выполнен в виде двух полуколец с наружными коническими повврхностями.
2. Соединение по п.1, о т л и ч аю щ е е с я тем, что поверхность полости детали выполнена конической, сопрягающейся с наружной поверхностью полуколец.
3. Соединение по п.1, о т л и ч аю щ е е с я тем, что оно снабжено промежуточной втулкой с наружной цилиндрической и внутренней конической поверхностями, сопрягающимися соответственно с поверхностью полости детали и с конической поверхностью полуколец.
Источники информации, принятые во внимание при экспертизе
1, Патейт CMA 9 3822953, кл. В 60 В 27/06, 1974.
Фие. 4
