Реферат

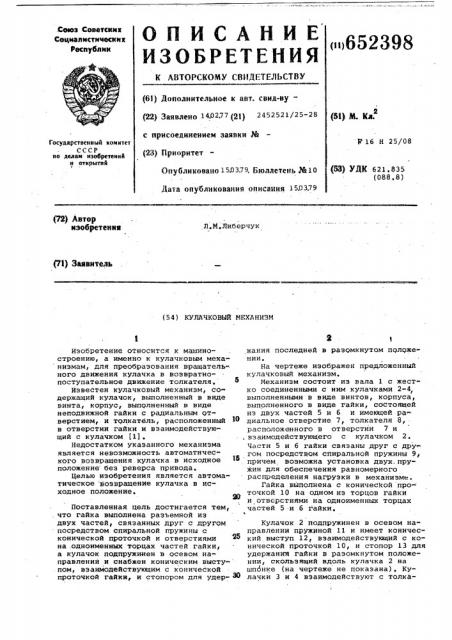

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Союз Соватсиии

Социалистических

Реснубпии

Опубликовано 150379, Бюллетень И10 (5l) М. Км. F 16 Н 25/08

Государственный комитет

СССР ио делам изобретений н открыти Й (53) УДК 621.835 (088.8) Дата опубликования описания 150379 (72) Автор изобретении

Л.M.Ëèáåð÷óê

Pl) Змвитель (54) КУЛАЧКОВЫЙ МЕХАНИЗМ

Изобретение относится к машиностроению, а именно к кулачковым меха низмам, для преобразования вращатель-. ного движения кулачка в возвратнопоступательное движение толкателя, Известен кулачковый механизм, со держащий кулачок, выполненный в виде винта, корпус, выполненный в виде неподвижной гайки с радиальным отверстием, и толкатель, расположенный в отверстии гайки и взаимодействующий с кулачком (11 °

Недостатком указанного механизма является невозможность автоматического возвращения кулачка в исходное положение беэ реверса привода, Целью изобретения является автоматическое возвращение кулачка в исходное положение.

Поставленная цель достигается тем, .что гайка выполнена разъемной из двух частей, связанных друг с другом посредством спиральной пружины с конической проточкой и отверстиями на .одноименных торцах частей гайки, а кулачок подпружинен в осевом направлении и снабжен коническим выступом, взаимодействующим с конической проточкой гайки, и стопором для удержания последней в разомкнутом полржении, На чертеже изображен предложенный кулачковый механизм.

Механизм состоит из вала 1 с жестко соединенными с ним кулачками 2-4, выполненными в виде винтов, корпуса, выполненного в виде гайки, состоящей из двух частей 5 и 6 и имеющей радиальное отверстие 7, толкателя 8, расположенного в отверстии 7 и, взаимодействующего с кулачком 2 °

Части 5 и 6 гайки связаны друг с дру

roM посредством спиральной пружины 9 причем возможна установка двух.пружин для обеспечения равномерного распределения нагрузки в механизме.

Гайка выполнена с коничесКой про- точкой 10 на одном из торцов гайки и отверстиями на одноименных торцах частей 5 и 6 гайки, L

Кулачок 2 подпружинен в осевом направлении пружиной 11 и имеет конический выступ 12, взаимодействующий с конической проточкой 10, и стопор 13 для удержания гайки в разомкнутом положении, скользящий вдоль кулачка 2 на шпбнке (на чертеже не показана), Кулачки 3 и 4 взаимодействуют с толкаформула изобретения

Составитель Н.Кузнецова

Техред О.Андрейко Корректор С.Шекмар

Редактор Е.Зубиетова

Эаказ 1027/37

Тираж 1138 Подписное цНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, X-35, Раушская наб., д.4/5 филиал IIIIII Патент, г.ужгород, ул.Проектная, 4

3 652 телями 14 и 15 соответственно, а толкатель 8 сйабжен выступом 16.

Механизм работает следуккдим образом.

Вал 1 получает вращение от привода (на чертеже не показан). Кулачок 2 вкручивается в гайку, и вал 1 двига- 8 ется влево, преодолевая сопротивление пружины 11. Толкатели 8, 14 и 15 взаимодействуют с кулачками 2,3 н 4 соответственно.

Когда кулачки закончили работу, 1О конический выступ 12 входит в коническую проточку 10 гайки и, преодолевая сопротивление спиральной пружины

9, разыякает части 5 и б гайки. Гайка, нажимая на выступ 16 толкателя 8 отводит его от кулачка 2. Стопор 13 под

13 действием буртика 17 входит в отверстия.частей 5 и б гайки и удерживает, ее в разомкнутом положении. Вал 1 под действием пружины 11 возвращается в исходное положение. Конический выступ ©

12 воздействует на стопор 13, выводя

его из отверстий, Части 5 и 6 гайки под действием спиральной пружины 9 замыкаются, и весь цикл движения повторяется. И

Предложенный кулачковый механйзм, обеспечивающий автоматическое возвра =щение кулачков в исходное положение, 398 позволяет уменьшить время на их возвращение в исходное положение, а также уменьшить износ кулачков и толкателей.

Кулачковый механизм, содержащий кулачок, выполненный в виде винта, корпус, выполненный в виде неподвижной гайки с радиальным отверстием, и толка- тель, расположенный в отверстии гайки и взаимодействуквций с кулачком, о т л и ч а ю шийся тем, что, с целью автоматического возвращения кулачка в исходное положение, гайка выполнена разъемной из двух частей, связанных друг с другом посредством спиральной пружины,. с конической проточкой и отверстиями на одноименных, торцах частей гайки, а кулачок подпружинен в осевом направлении и снабжен коническим выступом, взаимодействующим с конической проточкой гайки, и стопором для удержания последней Й разомкнутом положении. источники информации, принятые во внимание прн экспертизе

1, Авторское свидетельство СССР

Р 442333, кл. Р 16 Н 25/08, 1972.
