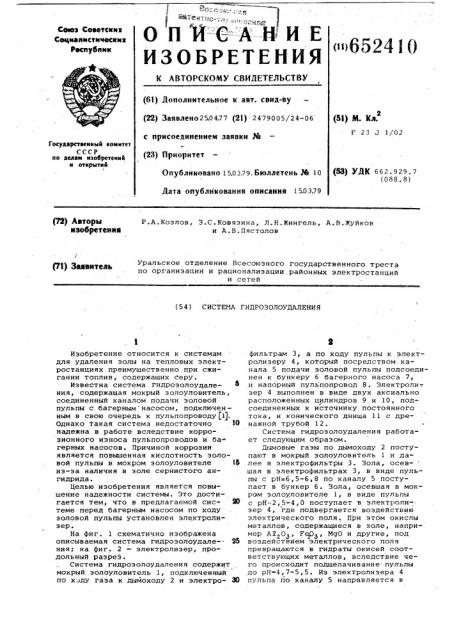

О П И C:АЪИ Е

Сеоэ Советскими

Сфт4наннстнческни

Республик

« i6524 I O

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ау (22) Заявлено 250477 (21) 2479005/24-06 (53} М. Кл.

Г 23 J 1/02 с присоединением заявки _#_a (23) Приоритет

Государственный комнтет

СССР по делам нзооретений н открытнй

4 (53) УЛК 662.929.7 (088. 8) Опубликовано 15,03.79. Бюллетень Эй 10

Дата опубликования описания 1503.79 (72) Авторы изобретении

P.A. Козлов, З.С. Ковязина, Л.Н.Жингель, A.Â.Жуйков и А.В.Пястолов

Уральское отделение Всесоюзного государственного треста по организации и рационализации районных электростанций и сетей (71) Заявитель (54) СИСТЕМА ГИДРОЗОЛОУДАЛЕНИЯ

Изобретение относится к системам для удаления эолы на тепловых электростанциях преимущественно при сжигании топлив, содержащих серу.

Известна система гидрозолоуцаления, содержащая мокрый золоуловитель, соединенный каналом подачи эоловой пульпы с багерным насосом, подключен— ным в свою очередь к пульпопроводу (lj.

Однако такая система недостаточно 10 надежна в работе вследствие коррозионного износа пульпопроводов и ба- герных насосов. Причиной коррозии является повышенная кислотность эоловой пульпы в мокром золоуловителе 16 иэ-за наличия в золе сернистого ангидрида.

Целью изобретения является повышение надежности системы. Это достигается тем, что в предлагаемой сис- 20 теме перед багерным насосом по ходу эоловой пульпы установлен электролиэер.

На фиг. 1 схематично изображена описываемая система гидроэолоудале-. И ния; на фиг. 2 — электролизер, продольный разрез.

Система гидрозолоудаления содержит мокрый эолоуловитель 1, подключенный по ходу газа к дымоходу 2 и электро- 30 фильтрам 3, а по ходу пульпы к электролизеру 4, который посредством канала 5 подачи эоловой пульпы подсоединен к бункеру 6 багерного насоса 7, и напорный пульпопровод 8. Электроли-, зер 4 выполнен в виде двух аксиально расположенных цилиндров 9 и 10, подсоединенных к источнику постоянного тока, и конического днища 11 с дренажной трубой 12.

Система гидрозолоудаления работает следующим образом.

Дымовые газы по дымоходу 2 поступают в мокрый золоуловитель l и далее в электрофильтры 3. Зола, осев- шая в электрофильтрах 3, в виде пульпы с рН=6,5-6,8 по каналу 5 поступает в бункер 6. Зола, осевшая в мокром золоуловителе 1, в виде пульпы с рН--2,5-4,0 поступает в электроли-: зер 4, где подвергается воздействию электрического поля. При этом окислы металлов, содержащиеся в эоле, например AIz03, Г ?З, MgO и другие, под воздействием электрического поля превращаются в гидраты окисей соответствующих металлов, вследствие чего происходит подщелачивание пульпы до рН4,7-5,5. Из электролизера 4 пульпа iio каналу 5 направляется в

652410

12 Pug 2

ЦНИИПИ Заказ 1032/38 Тираж 648 Подписное

Филиал НПП Патент, г. Ужгород, ул. Проектная, 4 бункер 6, где смешивается с пульпой иэ электрбфильтров 3.

Иэ бункера 6 пульпа с рН 5,5 ба- герным насосом 7 по пульпопроводу 8 перекачивается в отвал.

В связи с тем, что в багерный насос 7 и пульпопровод 8 пульпа посту- а пает с рН 5,5, повышается их надежность вследствие отсутствия коррозии.

Формула изобретения

Система гидроэолоудаления, содержащая мокрый эолоуловитель,соединен- 1О ный каналом подачи эоловой пульпы, с багариа íà" îñîì,,подключенным в свою очередь к пульпопроводу, о т л и ч а ю щ а я с ятем, что, с целью повышения надежности, перед багерным насосом по ходу эоловой пуль пы установлен электролиэер.

Источи; ки информации, принятые во внимание нри зкспертиэе

1. Кузнецова П.М. Удаление эолы и шлаков на электростанциях. М.- Л., Госэнергоиздат, 1974, с. 52,
