Реферат



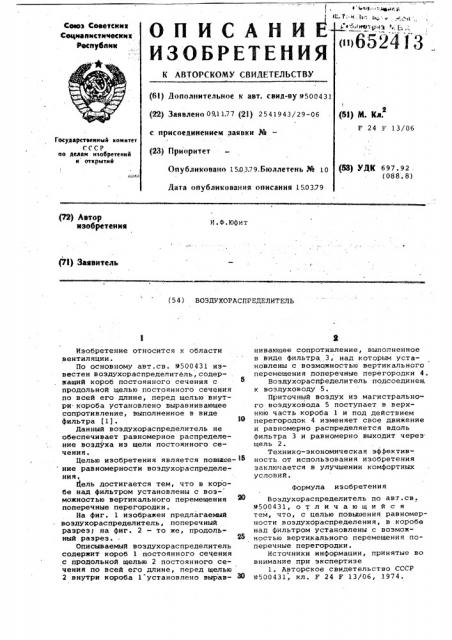

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сфеоз Советскии

Сецмавистичесинк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву в500431 (22) Заявлено 09.11.77 (21) 2541943/29-06 с присоединением заявки РЙ— (53) N. Кл.

F 24 1 13/06

Государственный комитет

ГГСР по делам изобретений и отирытий (23) Приоритет (53) УЛК 697 ° 92 (088.8) Опубликовано 15.03.79.Бюллетень % 10

Дата опубликования описания 15,0379 (72) Автор изобретения

И.Ф.Юфит (71) Заявитель (54) ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ

Формула изобретения

Изобретение относится к области вентиляции.

По основному авт.св. 9500431 известен воэдухораспределитель,содержащий короб постоянного сечения с продольной щелью постоянного сечения по всей его длине, перед щелью внутри короба установлено выравнивающее сопротивление, выполненное в виде фильтра f1). 1Î

Данный воздухораспределитель не обеспечивает равномерное распределение воздуха иэ щели постоянного сечения.

Целью изобретения является повыше- 15 ние равномерности воэдухораспределения. цель достигается тем, что в коробе над фильтром установлены с возможностью вертикального перемещения поперечные перегородки.

На фиг. 1 изображен предлагаемый воздухораспределитель, поперечный разрез; на фиг. 2 — то же, продольный разрез. 25

Описываемый воэдухораспределитель содержит короб 1 постоянного сечения с продольной щелью 2 постоянного сечения по всей его длине, перед щелью

2 внутри короба 1 установлено вырав- © нивающее сопротивление, выполненное в виде фильтра 3, над которым установлены с возможностью вертикального перемещения поперечные перегородки 4.

Воздухораспределитель подсоединен. к воздуховоду 5.

Приточный воздух из магистрального воздуховода 5 поступает в верхнюю часть короба 1 и под действием перегородок 4 изменяет свое движение и равномерно распределяется вдоль фильтра 3 и равномерно выходит через. щель 2.

Технико-экономическая эффективность от использования изобретения заключается в улучшении комфортных условий.

Воздухораспределитель по авт.св.

9500431, отличающийся тем, что, с целью повышения равномерности воздухбраспределения, в коробе над фильтром установлены с возможностью вертикального перемещения поперечные перегородки.

Источники информации, принятые so внимание при экспертизе

1. Авторское свидетельство СССР

Р500431, кл. F 24 F 13/06, 1974.

652413

°, б

N! фее.1

Составитель В.Сосновская

Техред 3. фанта Корректор О.Вилах

Редактор Л.Баглай

Закаэ 1033/38 Тираж 849 Подписное

ЦНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãîðîä, ул.Проектная,4
