Устройство для контроля синхронности между носителями записи спаренных конторских машин

Устройство для контроля синхронности между носителями записи спаренных конторских машин

Иллюстрации

Показать все

Реферат

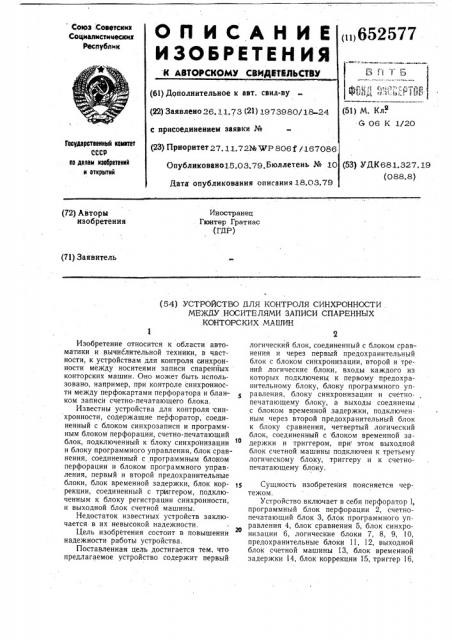

(111 652 57 7

Союз Советских

Социалистииеских

Республик

5 Г1 1 11 (5!) М. Кл

6 06 К 1/20

Государственный комитет

СССР по делам изооретений и открытий (53) УДК681.327. 19 (088.8) (72) Авторы изобретения

Иностранец

Гюнтер Гратиас (ГДР) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СИНХРОННОСТИ

МЕЖДУ НОСИТЕЛЯМИ ЗАПИСИ СПАРЕННЫХ

КОНТОРСКИХ МАШИН

Изобретение относится к области автоматики и вычислительной техники, в частности, к устройствам для контроля синхронности между носитеями записи спаренйых конторских машин. Оно может быть использовано, например, при контроле синхронности между перфокартами перфоратора и бланком записи счетно-печатающего блока.

Известны устройства для контроля .синхронности, содержащие перфоратор, соединенный с блоком синхрозаписи и программным блоком перфорации, счетно-печатающий блок, подключенный к блоку синхронизации и блоку программного управления, блок сравнения, соединенный с программным блоком перфорации и блоком программного управления, первый и второй предохранительные блоки, блок временной задержки, блок кор- 15 рекции, соединенный с триггером, подключенным к блоку регистрации синхронности, и выходной блок счетной машины, Недостаток известных устройств заключается в их невысокой надежности.

Цель изобретения состоит в повышении надежности работы устройства.

Поставленная цель достигается тем, что предлагаемое устройство содержит первый логический блок, соединенный с блоком сравнения и через первый предохранительный блок с блоком синхронизации, второй и трений логические блоки, входы каждого из которых подключены к первому предохранительному блоку, блоку программного управления, блоку синхронизации и счетнопечатающему блоку, а выходы соединены с блоком временной задержки, подключенным через второй предохранительный блок к блоку сравнения, четвертый логический блок, соединенный с блоком временной задержки и триггером, при этом выходной блок счетной машины подключен к третьему логическому блоку, триггеру и к счетнопечатающему блоку.

Сущность изобретения поясняется чертежом.

Устройство включает в себя перфоратор 1, программный блок перфорации 2, счетнопечатающий блок 3, блок программного управления 4, блок сравнения 5, блок синхронизации 6, логические блоки 7, 8, 9, 10, предохранительные блоки 11, 12, выходной блок счетной машины 13, блок временной задержки 14, блок коррекции 15, триггер 16, 2577

65 блок регистрации синхронности 17, перфокарты 18, 19, бланк записи 20.

Устройство работает следующим образом.

При контроле синхронности между перфокартами 18, выдаваемыми перфоратором 1, и бланком записи 20, выдаваемым счетнопечатающим блоком 3, работа блока программного управления 4 йечатью и программного блока перфорации 2 контролируется блоком сравнения 5, При наличии синхронности в работе сигнал рассогласования на выходе блока 5 отсутствует.

При нарушении синхронности блок сравнения вырабатывает сигнал рассогласования который поступает на вход первого логического блока 7 и первого предохранительного блока 12.

Первый логический блок 7 через второй предохранительный блок блокирует выходной блок счетной машины 13. Второй и третий логические блоки 8, 9 предназначены для контроля при перфорировании постоянных строк и для контроля при перфорировании фактурных строк соответственно.

Выходной сигнал с блока 8 или 9 поступает в блок временной задержки 14, откуда подается на вход четвертого логического блока 10, который также осуществляет блокировку с помощью триггера 16. Сигнал с триггера 16, который управляет выходным блоком счетной машины 13, блокирует его до тех пор, пока триггер 16 не вернется в исходное состояние. Этот же сигнал поступает в блок регистрации синхронности 17, где зажигает индикаторную лампочку.

Блокировка выходного блока счетной машины 13 может быть снята только с помощью блока коррекции 15, который имеет кнопочное управление. Сигналом с блока

4 коррекции триггер 16 возвращается в исходное состояние и сигнал блокировки снимается.

Формула изобретения

Устройство для контроля синхронности между носителями записи спаренных конторских машин, содержащее перфоратор, соединенный с блоком синхронизации и программным блоком перфорации, счетно-печатающий блок, подключенный к блоку синхронизации и блоку программного управления, блок сравнения, соединенный с прод граммным блоком перфорации и блоком программного управления, первый и второй предохранительные блоки, блок временной задержки, блок коррекции, соединенный с триггером, подключенным к блоку регистрации синхронности, и выходной блок счетной машины, отличающееся тем, что, с целью повышения надежности работы устройства, оно содержит первый логический блок, соединенный с блоком сравнения и через первый предохранительный блок с блоком синхронизации, второй и третий логические блоки, входы каждого из которых подключены к первому предохранительному блоку, блоку программного управления, блоку синхронизации и счетно-печатающему блоку, а выходы соединены с блоком временной задержки, подключенным через второй предохранительный блок к блоку сравнения, четвертый логический блок, соединенный с блоком временной задержки и триггером, при этом выходной блок счетной машины подключен к третьему логическому блоку, триггеру и к счетно-печатающему блоку.

652577

» .

Составитель Т. Ничипорович

Техред О..Луговая Корректор Д. Мельниченко

Тираж 779 Подписное

Редактор H. Каменская

Заказ 063)47

LLHИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
