Реферат

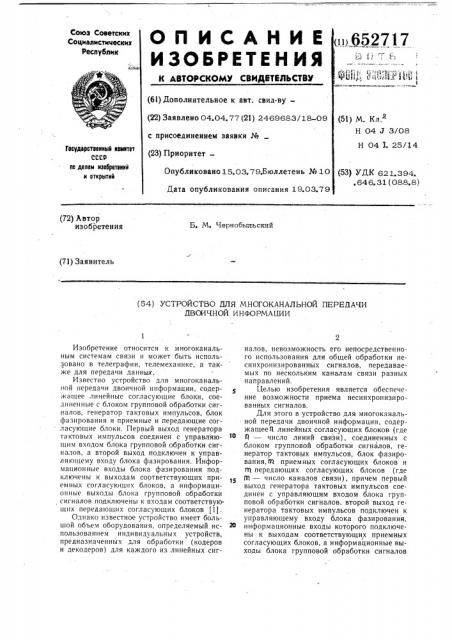

Союз Советских

Социалистических

Реслублик

ОП ИСАНИЕ

И3ОБРЕТЕН ИИ

К АВТОРСКОМУ СВИДИТВЛЬСТВУ

<щ 652717

6 ( (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.04. 77 (21) 2469683/18-09 с присоединением заявки № (23) Приоритет—

Опубликовано 15.03. 79.Бюллетень № 10

Дата опубликования описания 19.03.79 (51) М. Кл 2

Н 04 У 3/08

Н 04 Х 25/14

Гооударотееиный комитет

СССР

I36 делам изооретеиий и открытий (53) УДК 621.394. .646. 31 (088.8) (72) Автор изобретения

Б. М. Чернобыльский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МНОГОКАНАЛЬНОЙ ПЕРЕДАЧИ

ДВОИЧНОЙ ИНФОРМАЦИИ

Изобретение относится к многоканальным системам связи и может быть использовано в телеграфии, телемеханике, а также для передачи данных, Известно устройство для многоканальной передачи двоичной информации, содержащее линейные согласующие блоки, соединенные с блоком групповой обработки сигналов, генератор тактовых импульсов, блок фазирования и приемные и передающие согласующие блоки. Первый выход генератора тактовых импульсов соединен с управляющим входом блока групповой обработки сигналов, а второй выход подключен к управляющему входу блока фазирования. Информационные входы блока фазирования подключены к выходам соответствующих приемных согласующих блоков, а информационные выходы блока групповой обработки сигналов подключены к входам соответствующих передающих согласующих блоков (11.

Однако известное устройство имеет большой объем оборудования, определяемый использованием индивидуальных устройств, предназначенных для обработки (кодеров и декодеров) для каждого из линейных сигналов, невозможность его непосредственного использования для общей обработки несинхронизированных сигналов, передаваемых по нескольким каналам связи разных направлений.

Целью изобретения является обеспечение возможности приема несинхронизированных сигналов.

Для этого в устройство для многоканальной передачи двоичной информации, содержащеей линейных согласующих блоков (где

П вЂ” число линий связи), соединенных с блоком групповой обработки сигналов, генератор тактовых импульсов, блок фазирования,п2 приемных согласующих блоков и

rrl передающих согласующих блоков (где

Al — число каналов связи), причем первый выход генератора тактовых импульсов соединен с управляющим входом блока групповой обработки сигналов, второй выход генератора тактовых импульсов подключен к управляющему входу блока фазирования, информационные входы которого подключены к выходам соответствующих приемных согласующих блоков, а информационные выходы блока групповой обработки сигналов

6527

3 подключены к входам соответствуюших передающих согласующих блоков. введены согласуюший накопитель, управляющий блок и блок изменяемой памяти. Первый и второй дополнительно выходы блока фазирования подключены соответственно к первому и второму входам блока изменяемой памяти и первому и второму. входам управляющего блока, первые управляющие выходы которого соединены с соответствующими управляюшими входами блока изменяемой памяти, выходы которого соединены с соответствую цHivlH информационными входами согласуюгцего накопителя, управляющие входы которогб соединены с соответствующими вторыми управляющими выходами управляющего блока. Выходы согласующего накопителя подключены к дополнительным управляющим входам блока групповой обработки сигналов, дополнительный выход которого соединен с третьим входом управляющего блока, четвертый и пятый входы которого соединены соответственно с первым и вторым выходами блока фазирования, информационные входы которого подключены к соответcтвуюшим информационным входам блока изменяемой памяти.

На чертеже приведена структурная электрическая схема устройства.

Устройство для многоканальной передачи двоичной информации содержит П ли- нейных согласующих блоков 1-1 — !-Д, входные и выходные линейные информационные цепи которых подключаются через и ли- 30 нейных согласуюших блоков 1-1 — I-È к линейным информационным входам и выходам блока 2, предназначенного для обработки сигналов. Канальные информационные выходы блока 2 соединены с передаточными цепями каналов связи через N передающих согласуюших блоков 3=1 — 3= Ф,Приемные цепи каналов связи подключены к канальным информационным входам блока 2 через rn приемных согласующих блоков 4-!в — 4-гг! и последовательно соединенных бло- 4р ка 5 изменяемой памяти и согласующего накопителя 6, причем информационные входы блока 5 объединены с одноименными входами фазируюшего блока 7.

Генератор 8 тактбвых HMfI)NbcoB соеди45 нен первым выходом с блоком 2, а вторым выходом — с блоком 7. Первый и второй выходы последнего подключены к одноименным входам блока 5 и управляющего блока

9, а третий и четвертый выходы — к четвертому и пятому входам управляющего блока 9.

Дополнительный выход блока 2 соединен с третьим входом блока 9. Управляющие выходы блока 9 подключены к одноимен-.. ным входам согласуюшего накопителя 6 и блока 5 соответственно.

Устройство работает следующим образом.

Линейные согласующие блоки 1-1 — 1-т! служат для согласования входных и выходных линейных сигналов по уровню соответственно с линейными информационными выходами и входами блока 2. Этот блок на передаюшей стороне осуществляет поочередное обрашение к входным цепям линий, поочередную обработку линейных сигналов по заданному алгоритму и разделение обработанных сигналов таким образом, чтобы определенные линейные сигналы были направлены в заданный канал связи. При этом каждый канал связи соединен с блоком групповой обработки сигналов через свой передающий согласующий блок 3-1 — З-m, задачей которого является согласование параметров канала связи с выходом блока 2.

На приемной стороне блок 2 выполняет операции, обратные тем, которые были произведены на передавшей стороне. Для этого на соответствующие его канальные информационные входы должны быть поданы синхронизированные между собой сигналы, принимаемые по подключенным к устройству каналам связи разных направлений, причем на выходах цепей приема каналов связи указанные сигналы между собой не синхронизированыы.

Эти сигналы поступают на входы соответствующих приемных согласующих блоков

4-1 — 4-rn, осуществляющих стыковку параметров цепей приема канала связи с информационными входами блока 7 и блока изменяемой памяти 5.

Блок 7 обеспечивает фазирование принимаемых сигналов каждого канала по элементам и по циклу, осуществляет синхронизацию блока 5 по тактам каждого канала, и управляюгций блок 9 как по тактам, так и по циклам.

Управляющий блок 9 осуществляет непрерывное слежение за фазой тактовых импульсов каждого канала относительно эталона, в качестве которого может быть при- нята тактовая серия одного из принимаемых сигналов или такты передачи. В случае расхождения (опаздывания или опережения) фазы тактовой серии канала относительно эталонной на величину, превышающую длительность бита, блок 9 вырабаты-вает соответствующий управляющий сигнал, меняющий адрес ячейки блока 5, из которой производится считывание информации в согласующий накопитель 6. Одновременно блок 9 соответствующим образом меняет адрес ячейки, в которую осуществляется запись информации в согласующем накопителе 6. Синхронизация работы блока 9 с тактами работы блока 2 обеспечивается синхронизирующими импульсами, поступаюшими из последнего на третий вход управляющего блока 9.

Таким образом, блок 5 совместно с блоком 9 осуществляют синхронизацию прини652717

35

Формула изобретения маемых по различным каналам несинхронных сигналов путем введения переменной управляемой задержки. Согласующий накопитель 4 используется для введения в каждый канал некоторой постоянной задержки, необходимой для выравнивания информации различных каналов по циклам.

Таким образом, на канальные информационные входы блока 2 из согласующего накопителя 6 поступают сигналы различных каналов, синхронизированные между собой по элементам и по циклу, что дает возможность с помощью одной обшей системы передачи обеспечить обработку сигналов, принимаемых по нескольким многоканальным направлениям связи.

Технико-экономический эффект заключается в снижении объема оборудования на крупных узлах связи, ведущих обмен информацией по многим направлениям за счет обеспечения этого обмена с помощью общего для нескольких направлений устройства. Если для обмена в двух направЛениях требуется два известных устройства, то предложенное решение .позволяет использовать для этих целей только одно устройство. Выигрыш в объеме оборудования, получаемый при этом, не равен двум, а меньше. Это объясняется тем, что общее для двух направ.лений устройство содержит удвоенное число линейных согласующих блоков и передающих и приемных согласующих блоков, а также дополнительно введенные блоки. Однако устройство содержит только один блок, предназначенный для групповой обработки линейных сигналов, составляющий примерно 70% общего объема оборудования многоканальной системы. Поэтому при использовании предложенного устройства для работы по двум направлениям снижение объема оборудования составляет примерно 25% по сравнению с известными решениями."

С ростом числа направлений, обслуживаемых устройством, выигрыш растет.

Устройство для многоканальной передачи двоичной информации, содержащее П ли- 45 нейных согласующих блоков (где П вЂ” число линий связи), соединенных.с блоком групповой обработки сигналов, генератор тактовых импульсов, блок фазирования, rn npuемных согласующих блоков и 171 передающих согласующих блоков (где Al — число каналов связи), причем первый выход генератора тактовых импульсов соединен с управляющим входом блока групповой обработки сигналов, второй выход генератора тактовых импульсов подключен к управля|ощему входу блока фазирования, информационные входы которого подключены к выходам соответствующих приемных согласующих блоков, а информационные выходы блока групповой обработки сигналов подключены к входам соответствующих передающих согласующих блоков, отличающееся тем, что, с целью обеспечения возможности приема несинхронизированных сигналов, введены согласующий накопитель, управляющий блок и блок изменяемой памяти, причем первый и второй дополнительные выходы блока фазирования подключены соответственно к первому и второму входам блока изменяемой памяти и первому и второму входам управляющего блока, первые управляющие выходы которого соединены с соответствующими управляющими входами блока изменяемой памяти, выходы которого соединены с соответствующими информационными входами согласующего накопителя, управляющие входы которого соединены с соответствующими вторыми управляющими выходами управляющего блока, а выходы согласующего накопителя пбдключены к дополнительным управляющим входам блока групповой обработки сигналов, дополнительный выход которого соединен с третьим входом управляющего блока, четвертый и пятый входы которого соединены соответственно с первым и вторым выходами блока фазирования, информационные входы которого подключены к соответствующим информационным входам блока изменяемой памяти.

Источники информации, принять1е ha внимание при экспертизе

1. Патент США № 3862373, кл. 179 — 15, 1975.
