Лицевая часть респиратора
Патент 652749
Авторы
Лицевая часть респиратора
Иллюстрации
Реферат

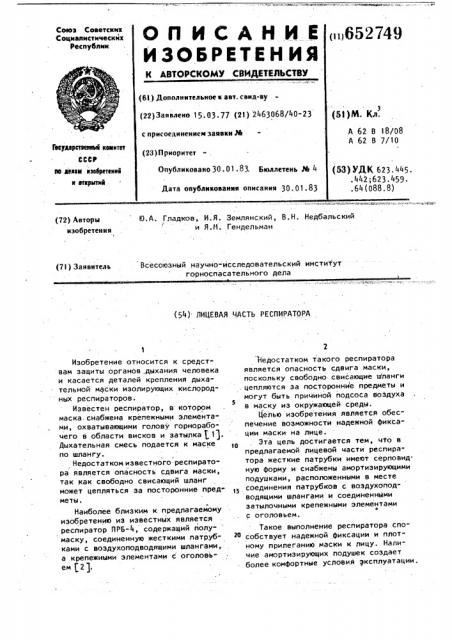

Ю.А. Гладков, И.Я. Землянский, В.Н. Недбальский и Я.И. Гендельман (72) Авторы изобретения
I (73) Заявитель
Всесоюзный научно-исследовательский институт горноспасательного дела (54} ЛИЦЕВАЯ ЧАСТЬ РЕСПИРАТОРА ем 2).
Изобретение относится к средст" вам защиты органов, дыхания человека и касается деталей крепления дыхательной маски изолирующих кислородных респираторов.
Известен респиратор, в котором маска. снабжена крепежными элемента" ми, охватывающими голову горнорабочего в области висков и затылка g lj.
Дыхательная смесь подается к маске по шлангу.
Недостатком известного респиратора является опасность сдвига маски, так как свободно свисающий шланг может цепляться эа посторонние пред» меты.
Наиболее близким к предлагаемому изобретению иэ известных является респиратор ПРБ-4, содержащий полумаску, соединенную жесткими патрубками с воздухоподводящими шлангами, а крепежными элементами с оголовьНедостатком такого респиратора является опасность сдвига маски, поскольку свободно свисающие шланги . цепляются эа посторонние предметы и могут быть причиной подсоса воздуха в маску из окружающей среды, Целью изобретения является обеспечение возможности надежной фиксации маски на лице.
Эта цель достигается тем, что в предлагаемой лицевой части респиратора жесткие патрубки имеют серповидную форму и снабжены амортизирующими подушками, расположенными в месте соединения патрубков с воздухоподводящими шлангами и соединенными затылочными крепежными элементами о с оголовьем, Такое выполнение респиратора споро собствует надежной фиксации и плотному прилеганию маски к лицу. Наличие амортизирующих подушек создает более комфортные условия эксплуатации.
Формула изобретения
Лицевая часть респиратора, содержащая полумаску, соединенную жесткими патрубками с воздухоподводящими шлангами и височными крепежными элементами с оголовьем, о т л и ч а ю щ а я с я тем, что, с целью обеспечения возможности надежной фиксации, патрубки имеют серповидную форму и снабжены амортизирующими подушками, расположенными в месте соединения патрубков с воздухоподводящими шлангами и соединенными затылочными крепежными элементами с оголовьем.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
< 331594, кл. А 62 В 7/!О, 1970.
2. Афанасьева E., Трумпайц Я.
"Индивидуальные средства защиты органой дыхания", ВЦСПС, 1962, с. 13, рис. 9.
Фу@1
ВНИИПИ Заказ 10835/11 ираж 438 Подписное филиал ППП "Патент", r. Ужгород, ул. Проектная. 4
3 65274
На фиг. 1 показана предлагаемая ли.. цевая часть респиратора, вид сбоку; на фиг, 2 - то же, вйд сзади.
Лицевая часть респиратора содержит резиновую полумаску 1, соединенную 5
"С" йомощью двух серповидных патрубков 2 с воздухоподводящими шлангами
3. Патрубки 2 выполнены из твердой резины, снабжены ребрами жесткости и прикреплены к полумаске с помощью ® фланцев. 4.
Полумаска соединена с оголовьем 5 височными крепежными элементами 6 и снабжена также затылочным крепежным элементом 7, зажимом 8. Серповид- >> ные патрубки снабжены амортизирующими подушками 9, которые расположены в месте соединения патрубков с возду- хоподводящими шлангами и соединены крепежными элементами 10 с оголовь- 2в ем 5. Височные крепежные элементы 6 имеют сгонные пряжки 11, которые регулируют их длину.
Полумаска 1 в голожении "по-походному", висящая на шлангах 3 на груди, надевается на лицо приемом, применяемым при надевании маски обычного про тивогаза. Полумаска 1, удерживаемая височными крепежными элементами 6, длина которых при необходимости регу- 3О
- лируется с помощью сгонных пряжек 11, правильно ориентируется на лице, а затем левой рукой затылочный крепежный элемент 7 за утолщение в средней части подтягивается назад,а правой рукой замок-зажим 8 перемещается к затылку и закрепляется.
При этом полумаска 1 фиксируется . на лице за счет прилегания к коже
9 4 обтюратора полумаски, за счет височных крепежных элементов 6 и натяжения серйовидных патрубков 2, концы которых опираются на амортизирующие подушки 9, прижимаемые к затылку затылочным крепежным элементом 7.
Воздействие воздухоподводящих шлангов 3 на полумаску при поворотах головы сводятся к минимуму, так как они располагаются непосредственно у затылка, т.е. около точки вращения и наклонов головы, расположенной в области шейных позвонков.
