Реферат

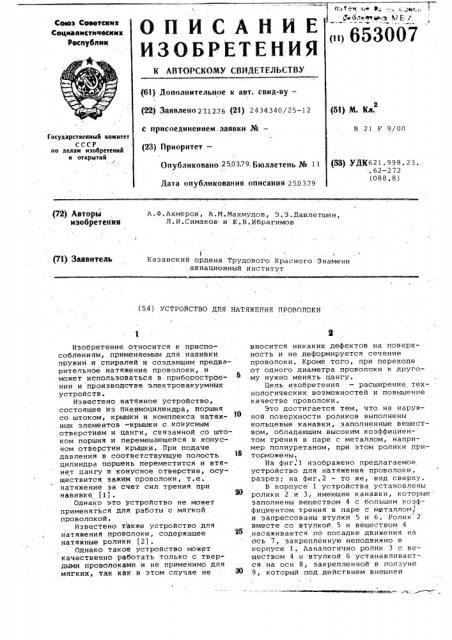

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСЯОМУ СВИДЕТЕЛЬСТВУ пътеи, ьм Ф „.„:, .и„

Го о ок:ъ М Е g, Союз Сееетеиик

Социалистических

Ржнубпии

653007 (63) Дополнительное к авт. свил-ву— (22) Заявлено 271276 (2l) 2434340/25-12 (51} М. Ыл. с присоединением заявки ¹вЂ” (23) Приоритет—

В 21 F 9/00

Государствеииый комитет

СССР по делам изобретений и открытий (53) УД (621. 998. 23. .62-272 (088.8) Опубликовано 250379 Бюллетень № 11

Дата опубликования описания 250379 (72) Авторы изобретения

А. Ф. Ахмеров, А. М.Махмудов, Э. 3. Давлетшин, Л.И.Симаков и К,В.ÈáðàãèìoB (I

Казанский ордена Трудового Красного .Знамени авиационный институт. (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ ПРОВОЛОКИ

Изобретение относится к приспособлениям, применяемым для навивки пружин и спиралей и создающим предварительное натяжение проволоки, и может использоваться в приборостроении и производстве электровакуумных устройств.

Известено натяжное устройство, состоящее из пневмоцилиндра, поршня со штоком, крышки и комплекса натяжных элементов -крышки с конусным отверстием и цанги, связанной со штоком поршня и перемещающейся в конусном отзерстии крышки. При подаче давления в соответствующую полость цилиндра поршень переместится и BTR» нет цангу в конусное отверстие, осуществится зажим проволоки, т.е. натяжение за счет сил трения при навивке (1) . 90

Однако это устройство не может применяться для работы с мягкой проволокой.

Известено также устройство для натяжения проволоки, содержащее :N натяжные ролики (2), Однако таксе устройство может качественно работать только с твердыми проволоками и не применимо для мягких, так как в этом случае не ЗЭ вносится никаких дефектов на поверхность и не деформируется сечение проволоки. Кроме того, при переходе от одного диаметра проволоки к другому нужно менять цангу.

Цель изобретения — расширение технологических возможностей и повышение качестве проволоки.

Это достигается тем, что на наружной поверхности роликов выполнены кольцевые канавки, заполненные веществом, обладающим высоким коэффициентом трения в паре с металлом, например полиуретаном, при этом ролики приторможены.

На фиг.1 изображено предлагаемое устройство для натяжения проволоки, разрез; на фиг.2 — то же, вид сверху.

В корпусе 1 устройства установлены ролики 2 и 3, имеющие канавки, которые заполнены веществом 4 с большим коэффициентом трения в паре с металлом, l и запрессованы втулки 5 и 6. Ролик 2 вместе со втулкой 5 и веществом 4 насаживается по посадке движения на ось 7, закрепленную неподвижно в корпусе 1. Ааналогично ролик 3 с веществом 4 и втулкой 6 устанавливается на оси 8, закрепленной в ползуне

9, который под действием внешней

653007 силы может перемещаться по направляющим 10, запрессованным в корпусе 1.

Сдвигаясь, ролики 2 и 3 охватывают веществом 4 ироволоку ll, создавая трение. Оправка 12 закреплена,в конкретном оборудовании для навивки, воспринимает крутящий момент М „р потребный для навивки проволоки 11 в пружину или спираль. предварительное натяжение за счет . Сил от крутящего момента на оправке.

В свою очередь, сила F2, состои из двух составляющих: 1) Г„ - силы, созданной в поверхности охвата и непосредственного контакта вещества

4 с проволокой 111 2) Г2 - силы от момента трения М, приведенной в

Натяжное устройство работает следующим образом.В исходном состоянии ;10 ползун 9 отведен пружинами 13 в крайнее правое положение.Проволоку 11 пропускают между роликами 2.и 3 и закрепляют на оправке 12 для навивки, После этого внешним силозадающим устройством к ползуну 9 прикладывается сила

Р, под действием которой ползун 9 перемещается,деформирует пружины 13 и сдвигает ролики 2 и 3. Наличие вещества 4, обладающего высоким коэффициентом трения в паре с металлом, определенной твердостью и эластичностью и находящегося на роликах 2 и 3, обеспечивает при этом всесторонний охват проволоки 11. Кроме того, в поверхностях сопряжения втулок 5 и 6 с осями 7 и 8 под действием внеш- ней силы Р СоздаетсЯ мОмент трейия,.

М „ . С началом навивки проволока 11 получает;, предварительное натяжение за счет создания силы трения — тор- 0 можения Г, которая в установившемся режиме уравновешивается силой тяги от оправки Р = T, где

КР

7-опр 35 ту же область контакта вещества 4 с проволокой 11

F =F +Г

1 2

Увеличивать силу натяжения Т можно, увеличивая соответственно F . Здесь возможны несколько вариантов: а) при Р =сопз увеличть число пар роликов и; б) при неизменом числе пар роли,ков П увеличивать силу Р; в) при неизменных P и числе пар роликов П увеличить М р за счет внешней тормозящей системы, добавляющей некоторую величину л М . на каждую тр;

1 -ю пару роликов; г) увеличивать одновременно Р, число пар роликов и и МтР

3 ависимость T = т (Р п,М 1определ яе тся эспериментально при опытной навивке и используется в виде номограммы.

Эффективность использования предлагаемого натяжного устройства очевидн;: можно навивать пружины и спи,рали из проволок твердых и мягких сплавов, не внося дефектов поверхностного слоя, остаточных деформа- ций в материал проволоки.

Формула изобретения устройство для натяжения проволоки, содержащее натяжные ролики, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей и повышения качества проволоки, на наружной поверхности роликов выполнены кольцевые канавки, заполненные веществом, обладающим высоким коэффициентом трения в паре с металлом, например, полиуретаном, при этом ролики приторможены.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 269140, М.кл. В 21 F 9/00, 1968.

2. Авторское свидетельство СССР

Р 77827, М.кл. В 21 F 9/00, 1948 °
