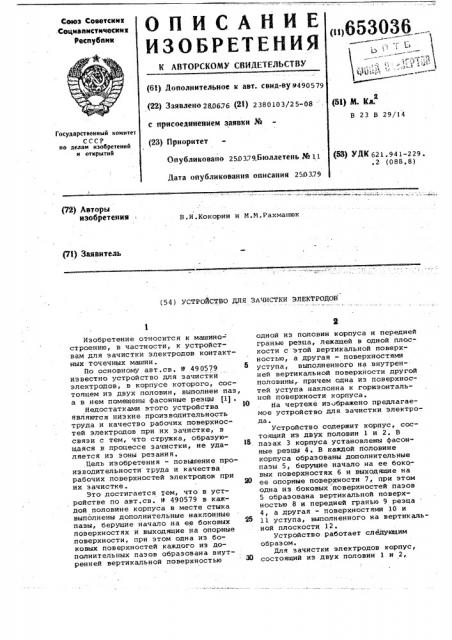

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеаоз Советсинк

Соцнаинстнчесинк

Ресиубпни н11653036 (6!) дополнительное к авт. свий-вум490579 (22) Зайвлено 28.06.76 (23) 2380103/25-08 с присоединением заявки № (23) Приоритет

Опубликовано 250379.Бюллетень № 11

Дата опубликований описаний 250379 (53) N. Кл.

В 23 В 29/14

Государственный комитет сссР но дмаи изобретений и открытий (SS) УДК 621.941-229. .2 (088 ° 8) (72) Авторы изобретении

В.И.Кокорин и М.М.Рахманюк (54 ) УСТРОЙСТВО ДЛЯ ЗАЧИСТКИ ЭЛЕКТРОДОВ

Изобретение относится к машино= строению, в частности„к устройствам для зачистки электродов контактных точечных машин.

11о основному авт.св. Р 490579 известно устройство для зачистки электродов, в корпусе которого, состоящем из двух половин, выполнен паз, а в нем помещены фасонные резцы P) . недостатками этого устройства являются низкие производительность труда и качество рабочих поверхностей электродов при их зачистке, в связи с тем, что стружка, образующаяся в процессе зачистки, не удаляется из эоны резания.

Цель изобретения — повиаение производительности труда и качества рабочих поверхностей электродов при их зачистке, Это достигается тем, что в устройстве по авт.св. М 490579 в каждой половине корпуса в месте стыка выполнены дополнительные наклонные пазы, берущие начало на ее боковых поверхностях и выходящие на опорные поверхности, при этом одна из боковых поверхностей каждого иэ до" полнительных пазов образована внутренней вертикальной поверхностью одной иэ половин корпуса и передней гранью резца, лежащей в одной плоскости с этой вертикальной поверхностью, а другая - поверхностями уступа, выполненного на внутренней вертикальной поверхности другой половины,, причем одна из поверхностей уступа наклонна к горизонтальной поверхности корпуса.

1О На чертеже изображено предлагаемое устройство для зачистки электрода.

Устройство содержит корпус, состоящий из двух половин 1 и 2. В пазах 3 корпуса установлены фасонные резцы 4. В каждой половине корпуса образованы дополнительные пазы 5, берущие начало на ее боко; вых поверхностях 6 и выходящие на

@ ее опорные поверхности 7, при этом одна из боковых поверхностей пазов

5 образована вертикальной поверхностью 8 и передней гранью 9 резца

4, а другая - поверхностями 10 и х5 11 уступа, выполненного на вертикальной плоскости 12.

Устройство работает следующим образом.

Для зачистки электродов корпус, состоящий из двух половин l и 2, 3 зажимают электродами таким образом, чтобы их рабочие поверхности упира"лйсь в опорные поверхноСти 7. При этом, помещенные в паэ 3, резцы 4 своими режущими кромками врезаются в рабочие поверхности электродов, а стружка по павам 5 самостоятельно уМаляется из зоны резания к боковым поверхностям 6.

Операция разборки и прочистки устройства от образовавшейся стружки исключается.

Формула из обретен и я

Устройство для зачистки электродов по авт.св. 9 490579, о т л и ч ающ е ес я тем, что, с целью повышения производительности труда и качества рабочих поверхностей электродов при их зачистке, в каж653036 дой половине корпуса в месте стыка выполнены дополнительные наклонные пазы, берущие начало на ее боковых поверхностях и выходящие на опорные поверхности, при этом одна из боковых поверхностей каждого из дополнительных пазов образована внутренней вертикальной поверхностью одной иэ половин корпуса и передней гранью резца, лежащей в одной плоскости с этой вертикальной поверх10 ностью, а другая - поверхностями уступа, выполненного на внутренней вертикальной поверхности другой половины корпуса, причем одна из поверхностей уступа наклонна к горизонтальной поверхности корпуса.

Источники информации, принятые во внимание при экспертйзе

1. авторское свидетельство СССР

Р 490579, кл, В 23 В 29/14, 1974, !

Редактор С.Суркова

Эакаэ 1188/8

Составитель И. Белова

ТеХред О, Андрейко Корректор Е.Папп

Тираж 1221 Подписное

ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва 8-35 Раушская набе дэ4$5

Филиал ППП Патент, г,ужгород, ул.Проектная,4
