Реферат

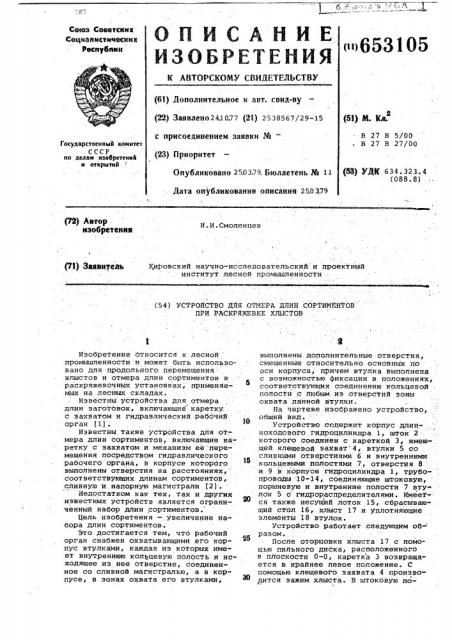

(6f) Дополнительное к авт. спид-sy (53) М. Ка (22) Заявлено 24.1077 (21) 2538567/29-15

В 27 В 5/00

В 27 В 27/00 с присоединением заявки №вЂ”

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет (53) УЛК 634.323.4 (088.8) Опубликовано 250379. Бюллетень % 11

Дата опубликования описания 250379 (72) Автор изобретении

И.И.Смоленцев (И) Заявитель

Кировский научно-исследовательский и проектный институт лесной промышленности (54) УСТРОЙСТВО ДЛЯ ОТМЕРА ДЛИН СОРТИМЕНТОВ

ПРИ РАСКРЯЯЕВКЕ ХЛЫСТОВ

Изобретение относится к лесной промышленности и может быть использовано для продольного перемещения: хлыстов и отмера длин сортиментов в раскряжевочных установках, применяемых на лесйых складах.

Известны устройства для отмера длин заготовок, включающие. каретку. с захватом и гидравлический рабочий орган t1).

Известны также устройства для отмера длин сортиментов, включающие каретку с захватом и механизм ее перемещения посредством гидравлического рабочего органа, в корпусе которого выполнены отверстия на расстояниях, соответствующих длинам сортиментов, сливную и напорную магистрали (2}.

Недостатком как тех, так и других известных устройств является ограниченный набор длин сортиментов.

Цель изобретения — увеличение набора длин сортиментов.

Это достигается тем, что рабочий орган снабжен охватывающими его корпус втулками, каждая из которых имеет внутреннюю кольцевую полость и исходящее из нее отверстие, соединенное со сливной магистралью, а в корпусе, в зонах охвата его втулками, оО выполнены дополнительные отверстия, смещенные относительно основных по оси корпуса, причем втулка выполнена с возможностью фиксации в положениях, соответствующих соединению кольцевой полости с любым иэ отверстий зоны охвата данной втулки.

На чертеже изображено устройство, общий вид.

Устройство содержит корпус длинноходового гидроцилиндра 1, шток 2 которого соединен с кареткой 3, имею-.. щей клещевой захват 4, втулки 5 со сливными отверстиями 6 и внутренними кольцевыми полостями 7, отверстия 8: и 9 в корпусе гидроцилиндра 1, трубопроводы 10-14, соединяющие штоковую, поршневую и внутренние полости 7 втулок 5 с гидрораспределителями. имеется также несущий лоток 15, сбрасывающий стол 16, хлыст 17 и уплотняющие элементы 18 втулок.

Устройство работает следующим об- разом.

После оторцовки хлыста 17 с помощью пильного диска, расположенного в плоскости О-О, каретка 3 возвращается в крайнее левое положение. С помощью клещевого захвата 4 производится зажим хлыста. В штоковую по653105

Формула изобретения

Составитель В.Китаев

ТехредЛ.Алферова Корректор И.Муска й

Редактор Т.Клюкина

Заказ 1195/11 Тираж 582 Подписное

ЦНИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãîðîä, ул.Проектная,4 лость гидроцилиндра 1 по трубопроводу 10 и отверстие 9 подается напор рабочей жидкости, а отверстие 6 одной из втулок 5, место расположения которой, считая от крайнего левого ! положения поршня, соответствует длине выпиливаемого сортимента, соединяется со сливной магистралью гидропривода. Все остальные отверстия и .магистрали остаются перекрытыми. Под напором рабочей жидкости поршень гидроцилиндра 1 перемещается вправо 0 вместе со штоком 2, клещеным захватом 4 и хлыстом 17;

После того, как поршень гидроцилиндра 1 перекрывает отверстие 8 в корпусе гидроцилиндра 1, через кото- 15 рое в нужной секции производйтся слив рабочей жидкости, он вместе с хлыс. том останавливается, произведя-отмер длины сортимента. Производится отпиливание и сброс сортимента. Подачей 20 .найора рабочей жидкости по трубопроводу 14 через отверстие 9 в поршне,вую"полость гидроцилиндра 1"и сливом : .жидкости из штоконой полости через трубопровод 10 поршень при раскрытом захвате 4 возвращается в крайнее левое положение и цикл повторяется .

При изготовлении устройство кбмплектуется втулкамц 5. Количеотво которых соответствует числу наиболее часто выпиливаемым сортиментов. Все возможные отклонения от наиболее -широко прйменяемйх длйн сортиментов и их различные комбинации устанавлива- . ются непосредственно на лесозаготонйтельном предприятии, посредством перемещения втулки 5 по корпусу гидроцилиндра 1, когда отверстие соединяется с одним из соответствующих нужной длине сортимента отверстий 8.

Количество отверстий 8 н каждой втулке 5 устанавливается в зависимости от возможного количества колебаний длин сортиментов.

Устройство для отмера длин сортиментов при раскряженке хлыстов, включающее каретку с захватом н механизм ее перемещения посредством гидравлического рабочегб органа, в корпусе которого выполнены отверстия на расстояниях, соответствующих длинам сор тиментов, сливную и напорную магистрали, о т л и ч а ю щ е е с я тем, что, с целью увеличения набора длин сортиментов, рабочий орган снабжен охватывающими его корпус втулками, каждая из которых имеет внутреннюю кольцевую полость и исходящее из нее отверстие, соединенное со сливной магистралью, а н корпусе, в зонах охната его втулками, выполнены дополнительные отверстия, смещенные. относительно основных по оси.,корпуса

Источники инФормации,,принятые во внимание при экспертизе

1. Анторскбе свидетельство СССР

1481421, кл, В 27 В 5/00, 1973

2. Авторское свидетельство СССР

9493348, кл. В 27 В 5/00, 1974.
