Реферат



Ф

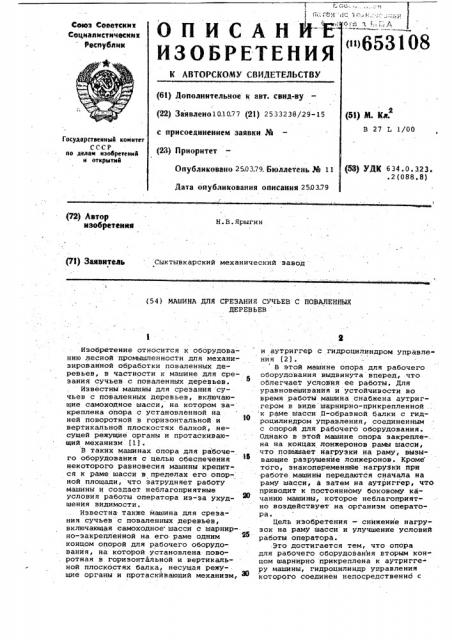

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>653108 (И) М. Кл.

В 27 1 1/00 (61) Дополнительное к авт. свнд-ву (22) Заявлено10.1077 (21) 2533238/29-15 с присоединением заявки № (23) Приоритет

Государственный комитет

СС.С Р яо делам изобретений и открытий

Опубликовано 2503.79, Бюллетень р6 11 (53) УДК 634.0.323. .2(088.8) Дата опубликования описаНия 250379 (72) Автор изобретении

Н.В.Ярыгин (71) Заявитель

Сыктывкарский механический завод (54) МАШИНА ДЛЯ СРЕЗАНИЯ СУЧЬЕВ С ПОВАЛЕННЫХ

ДЕРЕВЬЕВ

Изобретение относится к оборудованию лесной промышленности для механизированной обработки поваленных деревьев, в частности к машине для срезания сучьев с поваленных деревьев.

Известны машины для срезания сучьев с поваленных деревьев, включающие самоходное шасси, на котором закреплена опора с установленной на ней поворотной в горизонтальной и вертикальной плоскостях балкой, несущей режущие органы и протаскивающий механизм (1}.

В таких машинах опора для рабочего оборудования с целью обеспечения некоторого равновесия машины кренится к раме шасси в пределах его опор-. ной площади, что затрудняет работу машины и создает неблагоприятные условия работы оператора иэ-за ухудшения видимости.

Известна также машина для срезания сучьев с поваленных деревьев, включающая самоходное шасси с шарнирно-закрепленной на его раме одним концом опорой для рабочего оборудования, на которой установлена поворотная в горизонтальной и вертикальной плоскостях балка, несущая режущие органы и протаскйвающий механизм, о0

3 и аутриггер с гидроцилиндром управления (2) .

В этой машине опора для рабочего оборудования выдвинута вперед, что облегчает условия ее работы. Для уравновешивания и устойчивости во время работы машина снабжена аутриггером в виде шарнирно-прикрепленной .. к раме шасси П-образной балки с гидроцилиндром управления, соединенным с опорой для рабочего оборудования.

Однако в этой машине опора закрепле-. на на концах лонжеронов рамы шасси, что повышает нагрузки на раму, вызывающие разрушенйе лонжеронов. Кроме того, знакопеременнае нагрузки при работе машины передаются сначала на раму шасси, а затем на аутриггер, что приводит к посТоянному боковому качанию машины, которое неблагоприятно воздействует на организм оператора.

Цель изобретения — снижение нагрузок на раму шасси и улучшение условий работы оператора. .Это достигается тем, что опора для рабочего оборудования вторым кон" цом шарнирно прикреплена к аутриггеру машины, гидроцилиндр управления которого соединен непосредственно с

653108 рамой шасси,, причем аутриггер снабжен выдвижнйми в направлении подачи деревьев удлинителями, Такая конструкция обеспечивает пе редачу нагрузок от рабочего оборудования на аутриггер и о него непосредственно на землю, что снижает, нагрузки, воспринимаемые рамой самоходного шасси, и, тем самым улучшает условия работы оператора.

На Фиг. 1 показана машина для срезания сучьев с поваленных деревьев, 0 общий .вид; на Фиг. 2 — ее кинематическая схема.

Машина для срезания сучьев. содержит самоходное шасси 1, на опоре 2 15 "которого Йерез кронштейн 3, поворотный в горизонтальной плоскости, под-, вешена поворотная в вертикальной плоскости балка 4 со смонтированными на ней режущими органами 5 и протас- щ киваюцим механизмом 6, и аутриггер 7.

Передйяя 4асть опоры 2 шарнирно закреплена на аутриггере 7, снабженном выдвижными удлинитлями 8. Аутриггер

" представляет собой П-образную балку

9 с приводом ее перемещения в верти BJIbHoA плоскости пфй помощи гйдроцилиндра 10, который закреплен на раме 11 шасси 1. Задняя часть опоры

2 может поворачиваться вокруг шарнира 12 относительно шасси 1 в вертикальной плоскости.

Машина работает следующим образом.

Иэ транспортного положения оператор переводит балку 4 в рабочее поло- . жение„ устанавливая ее,перпендикуляр- 35 но к продольной оси самоходного шасси

1, а гидроцилиндром 10 аутриггер 7

:опускает. ее на грунт. Для большей

"устойчивости машины предварительно выдвигают удлинители 8. Далее опера- 40 .тор включает рабочие органы машины,— режущие органы 5,и протаскивающий ме ханизм б,и обрезает сучья с поваленных деревьев. При этом райа 11 самоходного шасси 1 раэгружается от нагрузок изгиба и кручения и бокового качания, что повышает надежность и увеличивает долговечность машины, а также улучшает условия работы оператора.

По окончании работы оператор пе реводит машину в транспортное положение. Для этого складывают удлинители 8, гидроцилиндром 10 поднимают аутриггер 7 вместе с опорой 2 и устанавливают балку 4 параллельно продольной оси самоходного шасси.

Формула изобретения

Иашина для срезания сучьев с поваленных деревьев, включающая самоходное шасси с шарнирно-закрепленной на его раме одним концом опорой для рабочего оборудования, на которой установлена поворотная в горизонтальной и вертикальной плоскостях балка, несущая режущие органы и протаскивающий механизм, и аутриггер с гидроцилиндром управления, о т л и ч а ю— щ а я с я тем, что, с целью снижения нагрузок на раму шасси и улучшения условий работы оператора, опора,пля рабочего оборудования вторым концом шарнирно прикреплена к аутриггефу ма шины, гидроцилиндр управления которого соединен непосредственно с рамой шасси, причем аутРиггер снабжен выдвижными в направлении подачи дереВьев удлинителями, Источники информации, принятые ва внимание при экспертизе

1. Авторское свидетельство СССР

9483248, кл. В 27 L 1/00, 1973.

2. Авторское свидетельство СССР

9292773, кл. В 27 L 1/00, 1969.
