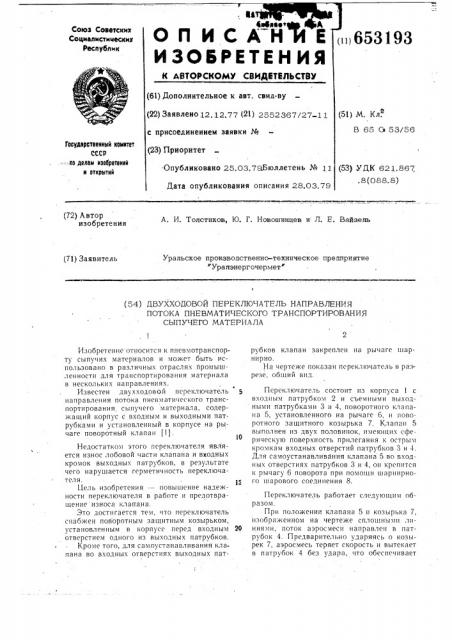

Реферат



(72) Автор изобретения

A. И. Топстиков, Ю. Г. Новошинпев и Л. Е. Вайзепь

Уральское производственно-техническое предприятие

"Урапэнергочермет" (71) Заявитель (54) ДВУХХОДОВОЙ ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ

ПОТОКА ПНЕВМАТИЧЕСКОГО ТРАНСПОРТИРОВАНИЯ

СЫПУЧЕГО МАТЕРИАЛА

Изобретение относится к пневмотранспорту сыпучих материалов и может быть использовано в различных отраслях промышленности для транспортирования материала в нескольких направлениях.

Известен двух.ходов о и псреключатель направления потока пневматического транспортирования, сыпучего материала, содержащий корпус с входным и выходными патрубками и установленный в корпусе на рычаге поворотный клапан (1).

Недостатком этого переключателя является износ лобовой части клапана и входных кромок выходных патрубков, в результате чего нарушается герметичность переключателя.

Цель изобретения — повышение надежности переключателя в работе и предотвращение износа клапана.

Это достигается тем, что переключатель снабжен поворотным защитным козырьком, установленным в корпусе перед входным 20 отверстием одного из выходных патрубков.

Кроме того, для самоустанавливания клапана во входных отверстиях выходных патрубков клапан закреплен на рычаге шарнирно.

На чертеже показан переключатель в разрезе, общий вид.

Переключатель состоит из корпуса с в одным патрубком 2 и сьемными выходными патрубками 3 и 4, поворотного клапана 5, установленного на рычаге 6, и поворотного защитного козырька 7. Клапан 5 выполнен из двух половинок, имеющих сферическую поверхность прилегания к острым кромкам входных отверстий патрубков 3 и 4.

Для самоустанавливания клапана 5 во входных отверстиях патрубков 3 и 4, он крепится к рычагу 6 поворота при помощи шарнирного шарового соединения 8.

Переключатель работает следующим образом.

При положении клапана 5 и козырька 7, изоораженном на чертеже сплошными линиями, поток аэросмеси направлен в патрубок 4. Предварительно ударяясь о козырек 7, аэросмесь теряет скорость и вытекает в патрубок 4 без удара, что обеспечивает

93 мВ- ЦЩ,.; Р. °,г

4 " QP 4фi ь" i °

6531 минимальный износ кромок входного отверстия этого патрубка.

В указанном положении клапан защищается от износа козырьком 7.

Плотность прилегания клапана 5 к патрубку 3 обеспечивается рычагом 6 с контргрузом.

При переключении потока аэросмеси в патрубок 3 защитный козырек 7 и клапан 5 устанавливаются в положение, показанное на чертеже пунктиром, при этом клапан

1О перекрывает входное отверстие патрубка 4 неизношенной сферической поверхностью.

Верхняя сферическая поверхность клапана защищается от износа слоем транспортируемого материала, оседающим в нижней части корпуса 1. 15

Фар иула изобретения

1. ДЪухходовой переключатель направления потока пневматического транспортирования сыпучего материала, содержащий корпус с входным и выходными патрубками и установленный в корпусе на рычаге поворотный клапан, отличающийся тем, что, с целью повышения надежности его в работе и предотвращения износа клапана, переключатель снабжен поворотным защитным козырьком, установленным в корпусе перед входным отверстием одного из выходных патрубков.

2. Двухходовой переключатель по п. 1, отличающийся тем, что., с целью самоустанавливания клапана во входных отверстиях выходных патрубков, клапан закреплен на рычаге шарнирно.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 315666, кл. В 65 G 53/56, 1968.
