Реферат



Союз Советских

Соцналмстических

Республин

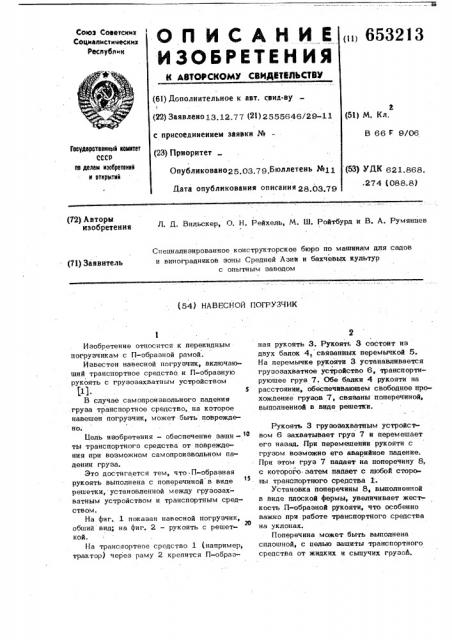

О П И С А Н И Е „„653213

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТЙЛЬСТВУ (61) Дополнительное к авт. свид-ву

1 (22} Заявлено13.12.77 (21) 2555646/29«11 и (51) М. Кл, с присоединением заявки Мв (23) Приоритет

В 66 Г 9/06

Гооударотевнный комитет

СССР оо делам иэооретвний и откртнтий

Опубликовано25 03 79,Бюллетень №11

Дата опубликования описания 28 03 79 (53) Д < 621.868.

° 274 (088.8) Л. Q. Вильскер, О. Н. Рейхель, М. Ш. Ройтбурд и В. А. Румянцев (72) Авторы изобретения

Специализированное конструкторское бюро по машинам для садов и виноградников зоны Средней Азии и бахчевых культур с опытным заводом (71) Заявитель (54) НАВЕСНОЙ ПОГРУЗЧИК

Изобретение относится к перекидным погрузчикам с П-образной рамой.

Известен навесной погрузчик, включающий транспортное средство и П-образную рукоять с грузозахватным устройством

Ы. 5

В случае самопроизвольного падения груза транспортное средство, на которое навешен погруэчик, может быть повреждено.

Бель изобретения — обеспечение заши - ta ты транспортного средства от поврежде« ния при возможном самопроизвольном падении груза.

Это достигается тем, что ° П-образная рукоять выполнена с поперечиной в виде решетки,: установленной между грузозах ватным устройством и транспортным средством.

На фиг. 1 показан навесной погрузчик, общий вид, на фиг. 2 — рукоять с решет20 кой.

На транспортное средство 1 (например, трактор) через раму 2 крепится П-образ2 ная рукоять 3. Рукоятт; 3 состоит из двух балок 4, связанных перемычкой 5.

На перемычке рукояти 3 устанавливается грузозахватное устройство 6, транспортирующее груз 7. Обе балки 4 рукояти на расстоянии, обеспечивающем свободное прохождение грузов 7, связаны поперечиной, выполненной в виде решетки.

Рукоять 3 грузозахватным устройся вом 6 захватывает груз 7 и перемешает его назад. При перемещении рукояти с грузом возможно его аварийное падение.

При этом груз 7 падает на поперечину 8, с которого. затем падает с любой стороны транспортного средства 1.

Установка поперечины 8, выполненной в виде плоской фермы, увеличивает жесткость П-образной рукояти, что особенно важно при работе транспортного средства на уклонах, Поперечина может быть выполнена сплошной, с целью зашиты транспортного средства от жидких и сыпучих грузов.

653213

Составитель А. Саргсян

Редактор Н. Коалова Техред И. Асталощ Корректор E. Папп

Закаа 1212/17 Тираж 991 Подписное

БНИИПИ Государственного комитета СССР по делам нзобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Формула необретения

Навесной погруечик, включающий транспортное средство и П-обраеную рукоять с груеоеахватным устройством, о т л и- у чaþùèiñÿ тем, что, с целью обеспечения еашиты транспортного средств ва от повреждения при воаможном самопроизвольном падении грува, .П-обраеная рукоять выполнена с поперечиной в виш: решетки, установленной между грузоэахватным устройством и транспортным средством, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 540813, кл. В 66 F 9/06, 1976.
