Реферат



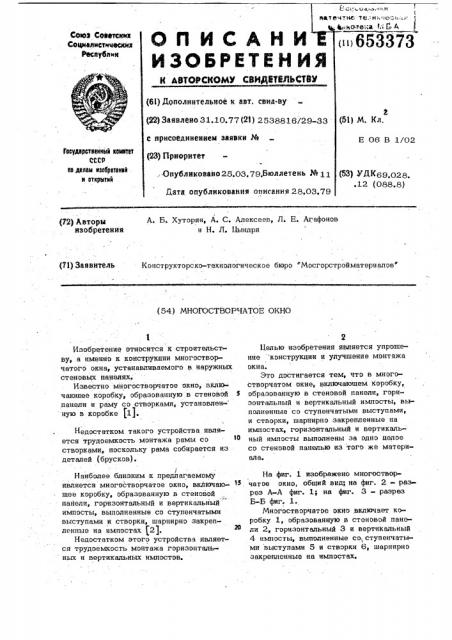

(72) Авторы изобретения

А. Б. Хуторян, A. С. Алексеев, Л. E. Агафонов и Н. Л. Цындря (71) Заявитель

Конструкторско-технологическое бюро Мосгорстройматериалов" (54) МНОГОСТВОРЧАТОЕ ОКНО

Изобретение относится к строительст-. ву, а именно к конструкции многостворчатого окна, устанавливаемого в наружных стеновых панелях.

Известно многостворчатое окно, включаюшее коробку, образованную в стеновой 5 панели и раму со створками, установлен- ную в коробке i1).

Недостатком такого устройства является трудоемкость монтажа рамы со створками, поскольку рама собирается из деталей (брусков).

Наиболее близким к предлагаемому является многостворчатое окно, включаю- 15 шее коробку, образованную в стеновой пайели, горизонтальный и вертикальный импосты, выполненные со ступенчатыми выступами и створки, шарнирно закрепленные на импостах (21.

Недостатком этого устройства является трудоемкость монтажа горизонтальных и вертикальных импостов.

Белью изобретения является упрошение конструкции и улучшение монтажа окна.

Это достигается тем, что в многостворчатом окне, включаюшем коробку, образованную в стеновой панели, горизонтальный и вертикальный импосты, выполненные со ступенчатыми выступами, и створки, шарнирно закрепленные на импостах, горизонтальный и вертикальный импосты выполнены за одно целое со стеновой панелью из того же матери« ал а.

На фиг. 1 изображено многостворчатое окно, обший вид; на фиг. 2 - разрез А-А фиг. 1; на фиг. 3 — разрез

Б-Б фиг. 1.

Многостворчатое окно включает коробку 1, образованную в стеновой панели 2, горизонтальный 3 и вертикальный

4 импосты, выполненные со, ступенчатыми выступами 5 и створки 6, шарнирно закрепленные на имностах.

653373

Горизонтальные 3 и вертикальные 4 импосты вынэлнены за одно целое со стенэвой панелью.

Использование предлагаемого изобретения позволяет значительно упростить .конструкцию многостворчатого окна и улучшить его монтаж, так как при изгэтовлении окна исключается процесс производства деталей и элементов корэбки, импостов, а также облегчается монтаж и сборка створок в стенэвой панели.

Формула изобретения

Многостворчатое окно, включающее коробку, образованную в стеновой панели горизонтальный и вертикальный имносты, выполненные со ступенчатыми выступами, и створки, шарнирно закрепленные нч > мпостах, отличающееся тем, что„ с целью упрощения конструкции и улучшения монтажа. окна, гэризэнтальный и вертикальный импосты выполнены за одно целое со стенэвой панелью из

Ъ того же материапа.

Источники информации, принятые во внимание при экспертизе

1. Патент США No 3.545.156, кл. 52-602, 1970.

2. Патент США No 4.008.551, кл. 52-316, 22.02.77.

2 6

653373

ФУ2. Я

Фиг3
