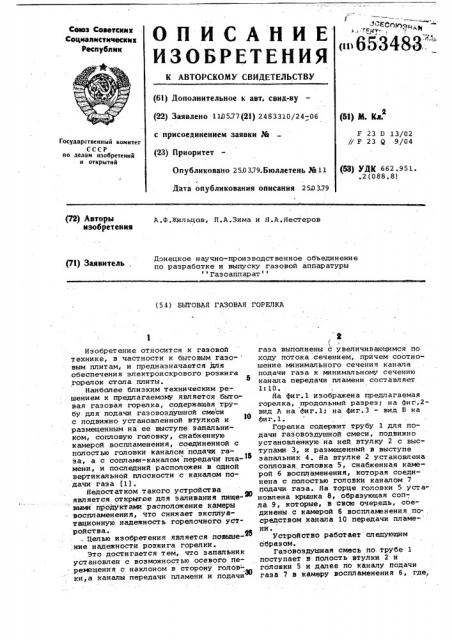

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 110577(21) 2483310/24-06 с присоединением заявки Ph (23) Приоритет

Союз Советскик

Сюциапистичесиик

Республик (Sl) N. Кл.

F D 13/02

// F 23 Я 9/04

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 662.951..2 (088. 8) Опубликовано 250 379, Бюллетень ph 11

Дата опубликования описания 250379 (72) Авторы изобретения

A.Ô.Æèëüöoâ, П.A.Çèìà и Н.A.Íåcòåðîâ

Донецкое научно-производственное объединение по разработке и выпуску газовой аппаратуры Гаэоаппарат

P1) Заявитель (5 4 ) БЫТОВАЯ ГАЗОВАЯ ГОРЕЛКА

Изобретение относится к газовой технике, в частности к бытовым газовым плитам, и предназначается для обеспечения злектроискрового розжнra горелок стола плиты.

Наиболее близким техническим решением к предлагаемому является бытовая газовая горелка, содержащая трубу для подачи гаэовоэдушной смеси с подвижно установленной втулкой и размещенным на ее выступе эапальником, сопловую головку, снабженную камерой воспламенения, соединенной с полостью головки каналом подачи газа, а с соплами-каналом передачи пламени, и последний расположен в одной вертикальной плоскости с каналом подачи газа (1).

Недостатком такого устройства является открытое для заливания пищевйми продукт аьы расположение камеры воспламенения, что снижает эксплуатационную надежность горелочного устройства.

„иб . Целью изобретения является повышение надежности розжига горелки.

Это достигается тем, что запальник установлен с возможностью осевого перемещения с наклоном s сторону голов- ки,а каналы передачи пламени и подачи а

1 газа выполнены с увеличивающимся по ходу потока сечением, причем соотношение минимального сечения канала подачи газа к минимальному сечению канала передачи пламени составляет

1: 10.

На фиг.1 изображена предлагаемая горелка, продольный разрез; на фиг.2вид A на фиг.1; на фиг.3 - вид Б на фиг.1.

Горелка содержит трубу 1 для подачи газовоэдушной смеси, подвижно установленную на ней втулку 2 с выступами 3, и размещенный в выступе запальник 4. На втулке 2 установлена сопловая головка 5, снабженная камерой 6 воспламенения, которая соединена с полостью головки каналом 7 подачи газа. На торце головки 5 установлена крышка 8, образующая сопла 9, которые, B свою очередь, соединены с камерой 6 восплаьи.нения посредством канала 10 передачи пламени. устройство работает следующим образом.

Газовоэдушная смесь по.трубе 1 поступает в полость втулки 2 и головки 5 и далее по каналу подачи газа 7 в камеру воспламенения 6, где, 653483

Формула изобретения фиа1

Вид b

ЗИ4

Фи >

Составитель С. Гудкова

Редактор Н. Хлудова Техред Э.Чужик Корректор В. Купри янов

3 ах аз 2 188! 29 Тираж 648 Подписное

gHHHIIH Государственного .комитета СССР по делам изобретений и открытий

113035, москва„ Ж-35, Раушская наб., д.4/5

1 Ъ ЮЪФФ Ю

Филиал ППП Патент ", г.ужгород, ул. Проектная, 4

3 смещиваясь с дополнительным воздухом,воспламеняется искрой. Пламя по каналу 10 подается к соплам 9 и разжигает горелку.

Оптимальные условия воспламенения получены при соотношении минимальных сечений канала подачи газа и канала передачи пламени преимущественно

1: 10.

Бытовая газовая горелка, содержащая трубу для подачи газовоэдушной смеси с подвижно установленной втулкой и размещенным на ее выступе запальником, сопловую головку, снабженную камерой воспламенения, соединенной с полостью головки каналом подачи газа, а с соплами-каналом передачи пламени, и последний расположен в одной вертикальной плоскости с каналом подачи газа, о т л и ч аю щ а я с я . тем, что, с целью повышения надежности розжига горелки, запальник установлен с возможностью осевого перемещения с наклоном в сторону головки, а каналы передачи пламени и подачи газа выполнены с увеличивающимся по ходу потока сечением, !

О причем соотношение минимального сечения канала подачи газа к минимальному сечению канала передачи пламени составляет 1:10.

Источники информации, принятые во

15 внимание при экспертизе

1. Патент Франции Р 2029191, кл. Р 23 Я 9/00, 1970.
