Мембранный упругий чувствительный элемент

Мембранный упругий чувствительный элемент

Иллюстрации

Показать все

Реферат

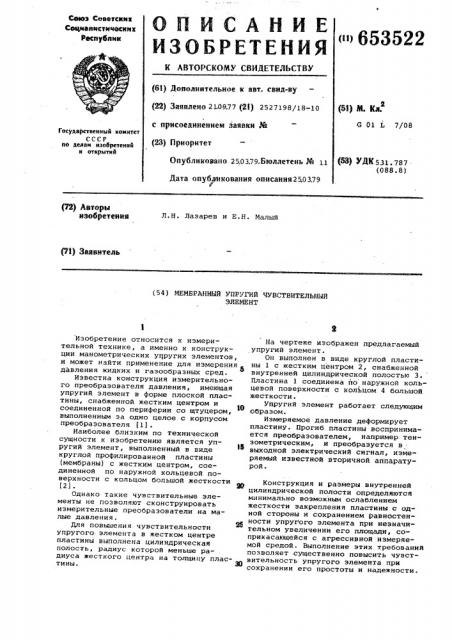

ОЙИ(;АНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Советсннк

Саауюаамстнмаскттк

Республик

«»653522 (61) Дополнительное к авт. свил-ву (22) Заявлено 21.09.77 (2l) 2527198/18-.10 (53) N. Кл.

G 01 L 7/08 с прнсоеанненнем заявки И

ГосудаРственный комитет

СССР ио делам изобретений и открытий

{23) Приоритет

Опубликовано 2503.79.Бюллетень № 1.1 (5З) УЛН 531.787 (088.8}

Дата опубднкования опнсання250379

Л.Н. Лазарев и Е.Н. Малый (54 ) МЕМБРАННЫЙ УПРУГИЙ ЧУВСТВИТЕЛЬНЫЙ

ЭЛЕМЕНТ

Изобретение относится к измерительной технике, а именно к конструкции манометрических ут(ругих элементов, и может найти применение для измерения 5 давления жидких и газообразных сред.

Известна конструкция измерительного преобразователя давления, имеющая упругий элемент в форме плоской пластины, снабженной жестким центром и соединенной по периферии со щтуцером, выполненным за одно целое с корпусом преобразователя (1J.

Наиболее близким по технической сущности к изобретению является упругий элемент, выполненный в виде круглой профилированной пластины (мембраны) с жестким центром, соединенной по наружной кольцевой поверхности с кольцом большой жесткости (2).

Однако такие чувствительные элементы не позволяют сконструировать измерительные преобразователи на малые давления.

Для повышения чувствительности упругого элемента в жестком центре пластины выполнена цилиндрическая полость, радиус которой меньше радиуса жесткого центра на толщину пластины.

ЗО

На чертеже изображен предлагаемый упругий элемент.

Он выполнен в виде круглой пластины 1 с жестким центром 2, снабженной внутренней цилиндрической полостью 3.

Пластина 1 соединена по наружной кольцевой поверхности с кольцом 4 большой жесткости.

Упругий элемент работает следующим образом.

Измеряемое давление деформирует пластину. Прогиб пластины воспринимается преобразователем, например тензометрическим, и преобразуется в выходной электрический сигнал, измеряемый известной вторичной аппаратурой.

Конструкция и размеры внутренней цилиндрической полости определяются минимально возможным ослаблением жесткости закрепления пластины с одной стороны и сохранением равностенности упругого элемента при незначительном увеличении его площади, соприкасающейся с агрессивной измеряемой средой. Выполнение этих требований позволяет существенно повысить чувствительность упругого элемента при сохранении его простоты и надежности.

Формула изобретения

Составитель И. Невский

Техред Л.алферова КорректорО. Вилак

Редактор Т. Шагова

Заказ 1279/31 Тираж 1089 Подписное

ЦПИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Предлагаемый упругий элемент представляет собой кольцевую пластину, ограниченную жестким центром и кольцом большой жесткости с уменьшенной жесткостью зацепления в центре. Характер эпюры напряжения кольцевой пластины существенно изменяется при

Ф ослаблении жесткоСти зацепления и приближения к характеру эпюры кольцевой пластины, свободно опертой в центре. При этом величина напряжения поверхности пластины при ее неизменных .параметрах резко возрастает и, таким образом, существенно возрастает выходной сигнал.

Измеряемое давление при испытаниях составило б кгс/см, радиус пластины

15 ми, ее толщина 0,8 мм, радиус жесткого центра 3,5 мм. Деформация пластины воспринималась тензорезистором типа 2ФКМГ-30-200, Выходной сигнал известного упругого элемента составил 8,1 мВ, предлагаемого

11,8 иВ.

Таким образом, чувствительности предлагаемого упругого элемента больше Чувствительности известного в

1,44 раза.

Применение предлагаемого манометрического упругого элемента позволяет повысить чувствительность иэмерительного преобразователя давления и,тем самым уменьшить верхний предел измеряемого давления. Кроме того, при сохранении чувствительности неизменной предлагаемый упругий элемент имеет значительно большую толщину, чем известный. Это позволяет существенно повысить надежность работы и стабильность измерительных характеристик при измерении давления агрессивных бред.

Мембранный упругий чувствительный элемент, выполненный в виде круглой пластины с жесткчм центром, соединенной по периферии с кольцевым основанием, отличающийся тем, что, с целью повышения чувствительности, в жестком центре пластины выполнеЙа цилиндрическая полость, радиус которой меньше радиуса жест«ot"o центра.на толщину пластины.

Источники информации, принятые во внимание при экспертизе

1. авторское свидетельство

9 59843, кл. С 01 L 7/08, 1941, 2. Патент США Р 3712123, кл. 73-141Л, 1973.
