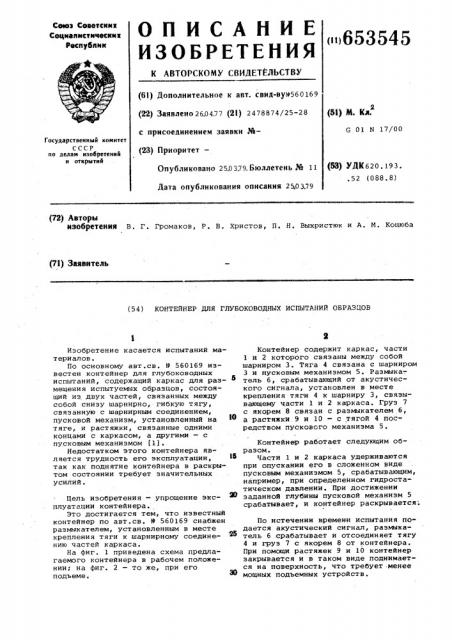

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВтОРСКОМ СВИДКт1ЛЬСтВ

Соуп Советсиии

Социалистически@

Реснубпии (6!) дополнительное к авт. свид-вуе560169 (22) Заивлеио 260477 (2!) 2478874/25-28 с присоединением заявки М(23) Приоритет— (5!) М. Кл.

G 01 N 17/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК620. 193. . 52 (088. B) Опубликовано 25.0379. Бюллетень № 11

Дата опубликования описания 250379 (72) Авторы

ИЗОбрЕтЕНИя В. Г. Громаков, Р, В. Христов, П. H. Выхристюк и А. M. Коцюба (7!) Заявитель

{ 54) КОНТЕЙНЕР ДЛЯ ГЛУБОКОВОДНЫХ ИСПЫТАНИЙ ОБРАЗЦОВ

Контейнер работает следующим образом.

Части 1 и 2 каркаса удерживаются при опускании его в сложенном ниде пусковым механизмом 5, срабатывающим, например, при определенном гидростатическом давлении. При достижении заданной глубины пусковой механизм 5 срабатывает, и контейнер раскрывается;

По истечении времени испытания подается акустический сигнал, размыкатель 6 .срабатывает и отсоединяет тягу

4 и груз 7 с якорем 8 от контейнера.

При помощи растяжек 9 и 10 контейнер закрывается и в таком виде поднимается на поверхность, что требует менее мощных подъемных устройств.

Изобретение касается испытаний материалов .

По основному авт.св. Р 560169 известен контейнер для глубоководных испытаний, содержащий каркас для размещения испытуемых образцов, состоящий иэ двух частей, связанных между собой снизу шарнирно, гибкую тягу, связанную с шарнирным соединением, пусковой механизм, установленный на ® тяге, и растяжки, связанные одними концами с каркасом, а другими — с пусковым механизмом (1).

Недостатком этого контейнера является трудность его эксплуатации, ® так как поднятие контейнера в раскрытом состоянии требует значительных усилий.

Цель изобретения — упрощение эксплуатации контейнера.

Это достигается тем, что известный контейнер по авт.св. Р 560169 снабжен размыкателем, установленным в месте крепления тяги к шарнирному соедине- ® нию частей каркаса.

На фиг. 1 приведена схема предлагаемого контейнера в рабочем положении; на фиг. 2 — то же, при его подъеме.

Контейнер содержит каркас, части

1 и 2 которого связаны между собой шарниром 3. Тяга 4 связана с шарниром

3 и пусковым механизмом 5. Размыка-. тель 6, срабатывающий от акустического сигнала, установлен в месте крепления тяги 4 к шарниру 3, связывающему части 1 и 2 каркаса. Груз 7 с якорем 8 связан с размыкателем 6, а растяжки 9 и 10 — с тягой 4 посредством пускового механизма 5.

653545

Фиг.с

Составитель 3. Карпиловская

Редактор С, Суркова Техред З.фанта Корректор Л. Веселовская

Заказ 1281/32 Тираж 1089 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 формула изобретения

Контейнер для глубоководных испытаний образцов по авт. св. Р 560169, о т л и ч а ао шийся тем, что, с целью .упрощения его эксплуатации, .он снабжеи размыкателем, установленным в месте крепления тяги к шарнирному соединению частей каркаса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 560169, кл. G 01 N 17/00, 1975.
