Устройство для обнаружения дефектов

Устройство для обнаружения дефектов

Иллюстрации

Показать все

Реферат



Сеюз Севетскнк

Сецнвппстнчесппа реснубппп

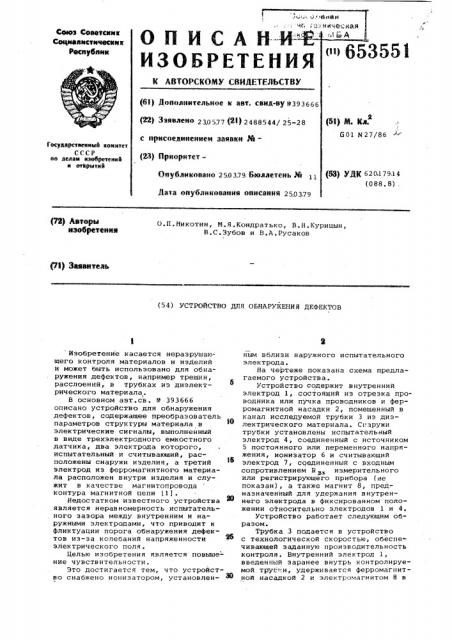

ОПИСА

ИЗОБРЕТ

К АВТОРСКОМУ СВИЛЕТ

{63) Дополпительпое к авт. св

{ Ф За"влепо 230577 () 2488 с присоединением заввки Я— (23) Приоритет—

t !

7/86

Гоеударетиеииый комитет

СССР ио делам изобретеиий и открытий

Опубликовано 2503.79. Бю

20.1 79.14

088.8) .

Дата опубликования опи

О.П.Никотин, N ß.Кондратько, В.Н.Курицын, В.С.Зубов и В.A.Ðóñàêoâ (54) УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ДЕФЕКТОВ

Изобретение касается неразрушающего контроля материалов и изделий и может быть использовано для обнаружения дефектов, например трещин, расслоений, в трубках из диэлектрического материала.

В основном авт.св. Р 393666 описано устройство для обнаружения дефектов, содержащее преобразователь параметров структуры материала в электрические сигналы, выполненный в виде трехэлектродного емкостного датчика, два электрода которого, испытательный и считывающий, расположены снаружи изделия, а третий электрод из ферромагнитного материала расположен внутри изделия и служит в качестве магнитопровода контура магнитной цепи (1).

Недостатком известного устройства является неравномерность испытательного зазора между внутренним и наружными электродами, что приводит к

Фликтуации порога обнаружения дефектов из-за колебаний напряженности электрического поля.

Целью изобретения является повышение чувствительности.

Это достигается тем, что устройство снабжено ионизатором, установленным вблизи наружного испытательного электрода.

На чертеже показана схема предлагаемого устройства.

Устройство содержит внутренний электрод 1, состоящий из отрезка проводника или пучка проводников и ферромагнитной насадки 2, помещенный в канал исследуемой трубки 3 из диэлектрического материала. Снаружи трубки установлены испытательный электрод 4, соединенный с источником

5 постоянного или переменного напряжения, ионизатор 6 и считывающий электрод 7, соединенный с входным сопротивлением Вв„ измерительного или регистрирующего прибора (не показан), а также магнит 8, предназначенный для удержания внутреннего электрода в фиксированном положении относительно электродов 1 и 4.

Устройство работает следующим образом.

Трубка 3 подается в устройство с технологической скоростью, обеспечивающей заданную производительность контроля ° Внутренний электрод 1, введенный заранее внутрь контролируемой трубки, удерживается ферромагнитной насадкой 2 и электромагнитом 8 в

Формула изобретения д д <

Составитель И.Ардашева

Редактор П.Козлова Техред Л.Алферова Корректор М.Пожо

Тираж 1089 Подписное

ЦНИИПИ Государственного комитета СССР го делам изобретений н открытий

ii3035, Москва, K-35, Раушская наб., д.4/5

1282/33

Филиал ППП Патент, г.ужгород, ул.Проектная,4 рабочем положении ° Ионизатор 6, свя-, занн:;и с наружным испытательным электродом 4, создает Iiðoíoäèìîñòü воздушного промежутка в области приложения испытательного. напряжения, Появляюшнеся на поверхности трубки разноименные заряды обеспечивают приложение испытательного напряжения непосредственно к стенке (трубки по ее кольцевому сечению.

Бездефектные участки трубки проходят область испытательного электро- Ю да, не подвергаясь электрическому пробою. Участки трубки,. имеющие трещины, локальные включения постороннего материала, подвергаются электрическому пробою, который фиксируется 15 как электрический сигнал считывающим электродом 7 в цепи трехэлектродного емкостного датчика.

Электрическое испытание стенок трубки благодаря совместному действию ионизатара и испытательного электрода производится потенциалом равномернораспределенным по кольце551 4 вому периметру сечения стенки труб ки из диэлектрического материала.

Таким образом, предлагаемое устройство обеспечивает неразрушающий контроль трубок из диэлектрического материала и позволяет обнаруживать присущие им дефекты, обеспечивая оптимальную производительность контроля любой толщины стенки трубок.

Устройство для обнаружения дефектов по авт.св. 9 393666, о т л и ч а ю щ е е с я тем, что, с целью повышения чувствительности, оно снабжено ионизатором, установленным вблизи наружного испытательного электрода °

Источники информации, принятые во внимание при экспертизе;

1. Авторское свидетельство СССР

Р 393666, кл.С 01 N 27/86, 1970.
