Способ исследования прочностных свойств грунтов

Способ исследования прочностных свойств грунтов

Иллюстрации

Показать все

Реферат

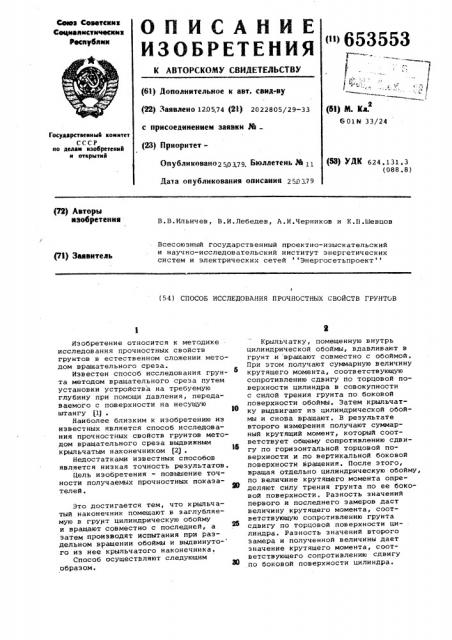

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Сфветекик

Сфциаакстичфеююи

Республик

<">653553 —— (51) М. Кл.

G01И 33/24 (Я) Дополнительное к авт. саид-ву (22) Заявлено 1205.74 (21) 2022805/29-33 с присоединением заявки Я (23) Приоритет—

Опубликовано 2 50379 Бюллетень Эй 11

Дата опубликования описания 250379

Государственный номнтет

СССР но делам нзобретеннй н открытнй (53) УДК 624,131,3 (088.8) (72) Авторы изобретения

В. В. Ильичев, В. И. Лебедев, A И.Черников и К. П.Шевцов

Всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей Энергосетьпроект (7!} Заявитель (54) СПОСОБ ИССЛЕДОВАНИЯ ПРОЧНОСТНЫХ СВОЙСТВ ГРУНТОВ

Изобретение относится к методике исследования прочностных свойств грунтов в естественном сложении методом вращательного среза.

Известен способ исследования грунта методом вращательного среза путем установки устройства на требуемую глубину при помощи давления, передаваемого с поверхности на несущую штангу (1) .

Наиболее близким к изобретению из известных является способ исследования прочностных свойств грунтов методом вращательного среза выдвижным крыльчатым наконечником (21 .

Недостатками известных способов является низкая точность результатов.

Цель изобретения — повышение точности получаемых прочностных показателей.

Это достигается тем, что крыльчатый наконечник помещают в заглубляемую в грунт цилиндрическую обойму и вращают совместно с последней, а затем производят испытания при раздельном вращении обоймы и выдвинуто- го из нее крыльчатого наконечника.

Способ осуществляют следующим образом.

Крыльчатку, помещенную внутрь цилиндрической обоймы, вдавливают в грунт и вращают совместно с обоймой.

При этом получают суммарную величину крутящего момента, соответствующую сопротивлению сдвигу по торцовой поверхности цилиндра в совокупности с силой трения грунта по боковой поверхности обоймы. Затем крыльчатку выдвигают из цилиндрической обоймы и снова вращают, В результате второго измерения получают суммарный крутящий момент, который соответствует общему сопротивлению сдвигу по горизонтальной торцовой поверхности и по вертикальной боковой поверхности вращения. После этого, вращая отдельно цилиндрическую обойму, по величине крутящего момента определяют силу трения грунта по ее боковой поверхности. Разность значений первого и последнего замеров даст величину крутящего момента, соответствующую сопротивлению грунта сдвигу по торцовой поверхности цилиндра. Разность значений второго замера и полученной величины дает значение крутящего момента, соответствующего сопротивлению сдвигу по боковой поверхности цилиндра.

653553

Таким образом, при этом способе получают раздельные значения сопротивления сдвигу в горизонтальной и вертикальной плоскостях, а также величину силг трения грунта по боковой поверхности обоймы. Последний показатель обеспечивает дополнительную возможность прогнозирования величины силы трения по боковой поверхности свай.

На чертеже изображено устройство, l0 при помощи которого осуществляют предлагаемый способ.

Устройство содержит крыльчатый наконечник 1 со стержнем 2, имеющим выступ 3, цилиндрическую обойму 15

4, переходник 5 с выступом 6 и пазами 7 и 8, пружину 9 и винт 10.

Устройство работает следующим образом.

После вдавливания устройства в грунт стержню. 2 сообщают вращение.

При этом выступ 3 взаимодействует со стенкой паза 7 и цилиндрическая обойма 4 поворачивается вместе с наконечником 1, сдвигая грунт по тор- цовой поверхности цилиндра вращения.

В результате этой операции получают суммарную величину, включающую сопротивление сдвигу по торцовой поверху ности цилиндра и силу трения по боковой поверхности цилиндрической обоймы. Затем, переместив стержень 2 вверх и выведя выступ 3 из паза 7, поворачивают его по часовой стрелке на некоторый угол. При выходе выступа 3 из паза.7 пластинчатая пружина

9 отгибается. После этого, приложив к стержню 2 осевую нагрузку, продавливают глубже крыльчатый наконечник

1, выдвигая его иэ цилиндрической обоймы 4 на определенный интервал 40 так, чтобы выступ 3, пройдя сквозь паэ 8, остановился против выступа 6.

Эатем, вращая стержень 2, поворачивают крыльчатый наконечник 1. При этом получают суммарную величину сопротивления сдвигу ненарушенного грунта по боковой и торцовой поверхности цилиндра вращения. Поворачивая крыльчатый наконечник 1 далее, сначала получают суммарную величину сопротивления сдвигу нарушенного грунта по боковой и торцовой поверхности цилиндра отдельно, а затем в совокупности с силой трения грунта по боковой поверхности цилиндрической обоймы.

Способ позволяет получить сопротивление сдвигу по боковой поверхности цилиндра, сопротивление сдвигу по торцовой поверхности цилиндра, суммарную величину сопротивления нарушенного грунта по боковой и торцовой поверхности цилиндра, силу трения по боковой поверхности цилиндрической обоймы.

Формула изобретения

Способ исследования прочностных свойств грунтов методом вращательного среза выдвижным крыльчатым наконечником, отличающийся тем, что, с целью повышения точности получаемых прочностных показателей, крыльчатый наконечник помещают в эаглубляемую в грунт цилиндрическую обойму и вращают совместно с последней, а затем производят испытания при раздельном вращении обоймы и выдвинутого из нее крыльчатого наконечника.

Источники информации, принятые во внимание. при экспертизе

1. Авторское свидетельство СССР

9 482673, кл. G 01 N 33/24, 1973.

2. Авторское свидетельство СССР

Р 243537, кл» E 02 D 17/142, 1968 °.653553

Тираж 1089 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035. Москва, Ж-35, Раушская наб., д.4/5 т

Заказ 1282/33

Филиал ППП Патент, r.Óæãoðîä, ул.Проектная,4

Составитель М.Слинько

Редактор A. Ìoðîý oâ à Техред Л. Алферова Корректор М. Пожо
