Реферат



Союз Советских

Социалистических

Республик

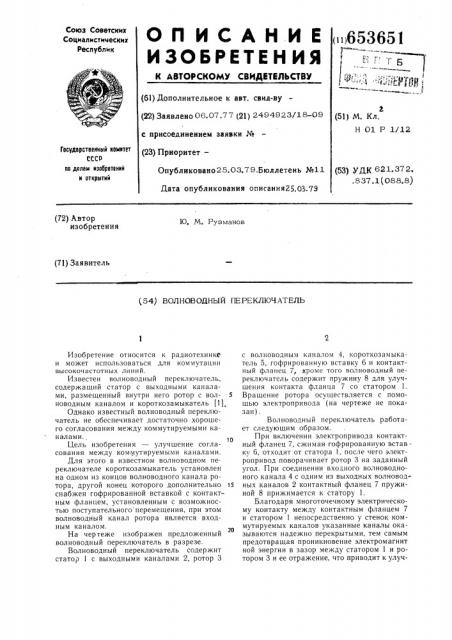

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.07.77 (21) 2494923/18-09 с присоединением заявки № (23) Приоритет—

Опубликовано 25.03.7 9.Бюллетень №11

Дата опубликования опнсания25.03.79 (51) М. Кл.

Н 01 P 1/12

Государственный комитет

СССР по делам изооретений и открытий (53) УДК 621.372. . 837. 1 (088.8) (72) Автор изобретения

10. М. Рузманов (71) Заявитель

1,54) ВОЛНОВОДНЫЙ ПЕРЕКЛЮЧАТЕЛЬ с волноводным каналом 4, короткозамыкатель 5, гофрированную вставку 6 и контактный фланец 7, кроме того волноводиый переключатель содержит пружину 8 для улучшения контакта фланца 7 со статором 1.

Вращение ротора осуществляется с помощью электропривода (на чертеже не показан).

Волноводный переключатель работает следующим образом.

При включении электропривода контактный фланец 7, сжимая гофрированную вставку 6, отходит от статора 1, после чего электропривод поворачивает ротор 3 на заданный угол. При соединении входного волноводноного канала 4 с одним из выходных волноводных каналов 2 контактный фланец 7 пружиной 8 прижимается к статору 1.

Благодаря многоточечному электрическому контакту между контактным фланцем 7 и статором 1 непосредственно у стенок коммутируемых каналов указанные каналы оказываются надежно перекрытыми, тем самым предотвращая проникновение электромагнит ной энергии в зазор между статором 1 и ротором 3 и ее отражение, что приводит к улучИзобретение относится к радиотехнике и может использоваться для коммутации высокочастотных линий.

Известен волноводный переключатель, содержащий статор с выходными каналами, размещенный внутри него ротор с вол- 5 новодным каналом и короткозамыкатель (1)

Однако известный волноводный переключатель не обеспечивает достаточно хорошего согласования между коммутируемыми каналами., Цель изобретения — улучшение согласования между коммутируемыми каналами.

Для этого в известном волноводном переключателе короткозамыкатель установлен на одном из концов волноводного канала ротора, другой конец которого дополнительно снабжен гофрированной вставкой с контактным фланцем, установленным с возможностью поступательного перемещения, при этом волноводный канал ротора является входным каналом.

На чертеже изображен предложенный волноводный переключатель в разрезе.

Вол новодный переключатель содержит статор 1 с выходными каналами 2, ротор 3 ()653651 в (653651

Составитель Е. Любимова

Редактор Т. Клюкина Техред О. Луговая Корректор О. Билак

Заказ 1296/37 Тираж 922 Подписное

UHHHllH Государственного комитета СССР по делам изобретений и открытий

1 I 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 шению согласования коммутируемых каналов.

Аналогично соединяется волноводный канал 4 с любым из выходных каналов 2 статора 1.

Предлагаемая конструкция волноводного переключателя позволила улучшить согласование в коммутируемых каналах, сохраняя высокую развязку, за счет перекрытия зазора между ротором и статором непосредственно у стенок коммутируемых каналов.

Формула изобретения

Волноводный переключатель, содержащий статор с выходными каналами, размещенный внутри него ротор с волноводным каналом и короткозамыкатель, отличающийся тем, что, с целью улучшения согласования между коммутируемыми каналами, короткозамыкатель установлен на одном из концов волноводного канала ротора, другой конец которого дополнительно снабжен гофрированной вставкой с контактным фланцем, установленным с возможностью поступательного перемещения, при этом волноводный канал ротора является входным каналом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Хо 344535,кл. Н 01 P 1/12, 1970.
