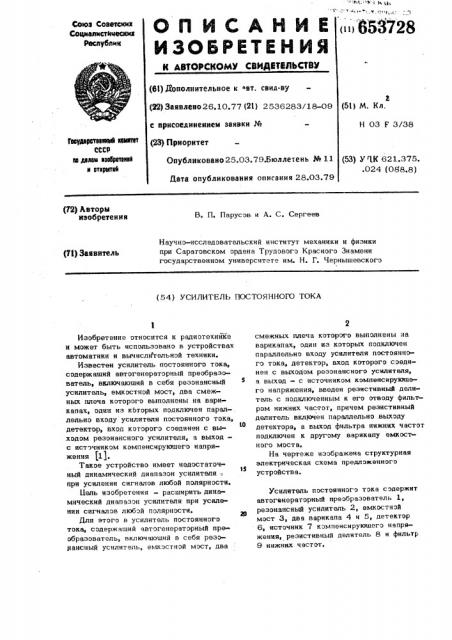

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к вт. свиа-ву (221 Заявлено 26.10.77 (21) 2536283/18-09

Союз Советских

Соцналмстйнеских

Республик

< 653728 (51) М. Кл. е присоединением заявки № (23) Приоритет

Н 03 F 3/38 ааиааратааавй NNNw

СССР аа аааам кзаброеааа и аткритвк (53) У QK 621.375. .024 (088.8) Опубликовано 25.03.79.Бюллетень ph 11

Бата опубликования описания 28.03.79 (72) Авторы изобретения

В. П. Парусэв и А. С. Сергеев

Научно-исследовательский институт механики и физики при Саратовском ордена Трудового Красного Знамени государственном университете им. Н. Г. Чернышевского (Щ Зав Витель (54) УСИЛИТЕЛЬ ПОСТОЯННОГО ТОКА

Изобретение относится к радиотехнйке и может быть использовано в устройствах автоматики и вычислительной техники.

Известен усилитель постоянного тока, содержаший автогенераторный преобразователь, включающий в себя резонансный усилитель, емкостной мост, два смежных плеча которого выполнены на варикапах, один из которых подключен параллельно входу усилителя постоянного тока, детектор, вход которогэ соединен с вы10 ходом резонансного усилителя, а выходс источником компенсирующего напряжения (1 1.

Такое устройство имеет недостаточный динамический диапазон усилителя, при усилении сигналов любой полярности.

11ель изобретения — расширить динамический диапазэн усилителя при усилении сигналов любой полярности, Для этого в усилитель постоянного тока, содержащий автогенераторный преобразователь, включающий в себя резонансный усилитель, емкэстнэй мост, два смежных плеча которого выполнены на варикапах, один из которых подключен параллельно входу усилителя постоянно го тэка, детектор, вход которого соединен с выходом резэнансного усилителя, а выход — с источником компенсирующего напряжения, введен резистивный делитель с подключенным к его отводу фильтром нижних частот, причем резистивный делитель включен параллельно выходу детектора, а выход фильтра нижних частот подключен к другому варикапу емкостного моста.

На чертеже изображена структурная электрическая схема предложенного устройства.

Усилитель постоянного тока содержит автоганераторный преобразователь 1, резонансный усилитель 2, емкостнэй мост 3, два варикапа 4 и 5, детектор

6, источник 7 кэмпенсирующегэ напряжения, резистивный делитель 8 и фильтр

9 нижних частот.

653728

Устройство работает следующим образом.

Резонансный усилитель 2 и емкостной мост 3 образуют автоколебательную систему. При этом роль нелинейного элемента (ограничителя автоколебаний) выполняет емкостной мост 3. Величина коэффициента усиления резонансного усилителя 2 не зависит от амплитуды автоколебаний, а наоборот, коэффициент передачи емкостного моста 3 является функцией амплитуды автоколебаний, так как на варикап 5 подается постоянное напряжение, зависящее оТ амплитуды автокэлебаний. Это позволяет сделать вывод отом,,что амплитуда автоколебаний в сильной степени зависит от многих дестабилизирующих факторов (изменение напряжения питания и т.д.).

При подаче на первый варикап 4 входного сигнала изменяется коэффициент передачи емкостного моста 3, в результате чего изменяется амплитуда высокочастотных колебаний в системе. Это изменение преобразуется в постоянное напряжение с помощью детектора 6 и наряду с напряжением источника 7 компенсирующего напряжения подается на резистивный делитель 8. С нижнего плеча делителя постоянное напряжение подается на второй варикап 5, включенный в смежное плечо емкостного моста 3.

Наличие напряжения на первом варикапе

4 приводит к появлению пэчти такого же напряжения на втором варикапе 5, стремящегося вернуть коэффициент передачи моста к первоначальному значению.

При изменениях величины входного сигнала емкости варикапов 4 и S будут отличаться примерно на одну и ту же величину, определяемую величиной коэффициента усиления резонансного усилителя 2, то есть емкость варикапа 5 будет следить за величиной емкости варикапа

4. Выходное напряжение, снимаемое с резистив»ого делителя 8 с коэффициентом деления К е„, будет, таким образом, больше вход»oro. »апряжения в 1/К дел раз, то есть коэффициент усиле»ия уси5 лителя постоянного т ка будет опредеlIBTbcH Величиной Кде

На вход усилителя может подаваться как напряжение, вызывающее уменьшение емкости варикапа 4, так и напряжение, 16 вызывающее ее увеличение, тэ есть знак входного напряжения может быть любым.

Усилитель постоя»»огэ тока позволяет расширить динамический диапазон при усилении сигналов любой поляр»эсти.

1$

Ф эрмула изобретения

Усилитель постоянного тэка, содержащий автогенераторный преобразователь, включающий в себя резонансный усилитель, емкостной мост, два смежных плеча которого выполнены на варикапах, один из которых подключен параллельно входу усилителя постэяннэгэ тока, детектор, вход которого соединен с выходом резонансного усилителя, а выходс источником компенсирующего напряже36 ния,отличающийся тем,что

3 l с целью расширения динамического диапазона усилителя при усилении сигналов любой полярности, введен резистивный делитель с»эдключенным к егэ отводу

35 фильтром нижних частот, причем резистивный делитель включен параллельно выходу детектора, а выход фильтра и нижних частот подключен к другому варикапу емкэстнэго моста.

Источники информации, при»ятые Во внимание при экспертизе

l. Певзнер В. В. и Поло»ников Jj. E.

Усилители постоянного тэка с управляемыми генераторами. М., Энергия", 1 970, с. 92.
