Реферат



пс тР;-! но t е: t и -;еcьал б.ол;oãå::a .. :..4

Союз Советских

Соцмалмстмцескмх

Республик

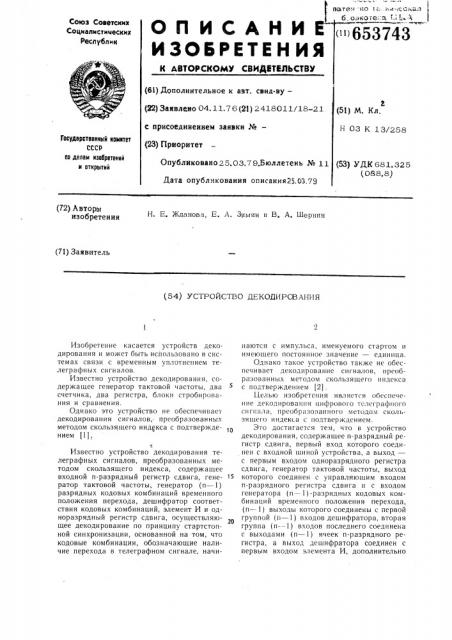

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВЛЬСТВУ

53743 (61) Дополнительное к авт. свил-ву— (22) ЗаявлЕно 04. 11.7 6 (21) 2418011/18-21 с присоединением заявки №вЂ” (23) Приоритет (51) M. Кл.

Н 03 К 13/258

Государственный комитет

СССР по делам изобретений н открытий

Опубликовано 25.03.79.Бюллетень № 11 (53) УДК 681.325 (088.8) Дата опубликования описания25.03.79 (72) Авторы изобретения

Н. E. Жданова, E. Л. Зимин и В. А. Шернин (71) Заявитель (54) УСТРОЙСТВО ДЕКОДИРОВАНИЯ

Изобретение касается устройств декодирования и может быть использовано в системах связи с временным уплотнением телеграфных сигналов.

Известно устройство декодирования, содержащее генератор тактовой частоты, два счетчика, два регистра, блоки стробирования и сравнения.

Однако это устройство не обеспечивает декодирования сигналов,. преобразованных методом скользящего индекса с подтверждением (1), Известно устройство декодирования телеграфных сигналов, преобразованных методом скользящего индекса, содержащее входной п-разрядный регистр сдвига, генератор тактовой частоты, генератор (и — 1) разрядных кодовых комбинаций временного положения перехода, дешифратор соответствия кодовых комбинаций, элемент И и одноразрядный регистр сдвига, осуществляющее декодирование по принципу стартстопной синхронизации, основанной на том, что кодовые комбинации, обозначающие наличие перехода в телеграфном сигнале, начинаются с импульса, именуемого стартом и имеющего постоянное значение — единица.

Однако такое устройство также не обеспечивает декодирование сигналов, преобразованных методом скользящего индекса с подтверждением (2) .

Целью изобретения является обеспечение декодирования цифрового телеграфного сигнала, преобразованного методом скользящего индекса с подтверждением.

Зто достигается тем, что в устройство декодирования, содержащее и-разрядный регистр сдвига, первый вход которого соединен с входной шиной устройства, а выход— с первым входом одноразрядного регистра сдвига, генератор тактовой частоты, выход

15 которого соединен с управляющим входом и-разрядного регистра сдвига н с входом генератора (и — 1)-разрядных кодовых комбинаций временного положения перехода, (n — 1) выходы которого соединены с первой зо группой (и — 1) входов дешифратора, вторая группа (и--1) входов последнего соединена с выходами (п — 1) ячеек и-разрядного регистра, а выход дешифратора соединен с первым входом элемента И, дополнительно

653743

Формула изобретения

50 введены сумматор по модулю 2 и узел управления и-разрядного регистра сдвига. Первый и второй входы сумматора 1ю модулю 2 соединены соответственно, с первым входом и выходом одноразрядного регистра сдвига, второй вход которого соединен с выходом элемента И и с входом разрешения управления узла управления установкой и-разрядно-о регистра сдвига. Вход управления последнего соединен с выходом и-pàçðt,äHorо регистра сдвига, а первый и второй выходы с шинами установки в «1» и «0» и-разрядного регистра сдвига. Выход сумматора по модулю 2 соединен с вторым входом элемента И.

На фиг. l приведена структурная схема устройства декодирования:, на фиг. 2 — временные диаграммы, поясняю1цие его работу.

Устройство декодирования содержит входной п-разрядный регистр 1 сдвига, сигнальный вход которого является входом устройства, одноразрядный регистр 2 сдвига, входной и выходной сигналы которого подаются на входы сумматора 3 tto модулю 2, генератор 4 тактовой частоты, выход которого соеди.tcH с управляющим входом регистра 1 и входом генератора 5 (и-- 1)-разрядных кодовых комбинаций временного поло-pPXogl 2, (и — — 1 ) BhlX0itM Kol Opol 0 соединены с (rt — 1) входами дешифратора

6 соответствия кодовых комбинаций, остальные (и- — l } входы дешифратора 6 соединеHbl с выходами соответству1ощих (n — 1) ячеек регистра l, выход ден1ифратора 6 соединен с входом элемента И 7, второй вход которого соединен с выходом сумматора 3, выход элемента И 7 соединен с управляющим входом регистра 2 и входом разрешение управления узла 8 управления установкой регистра сдвига, второй вход узла 8 является входом управления и соединен с выходом регистра 1, выходы узла 8 подключаются к соответствующим шинам 9 и 10 установки в

«О» и «1».

Устройство работает следующим образом.

Входной сигнал, преобразованный методом скользящего индекса с подтверждением (фиг. 2а), поступает на сигнальный вход регистра 1 и последовательно записывается в и-ячеек регистра 1 тактовыми импульсами (фиг. 2б), вырабатываемыми генератором 4.

Сигнал с выхода регистра 1, являющийся входным сигналом для регистра 2, и сигнал с выхода регистра 2 сравниваются сумматором 3. При противоположных значениях сравниваемых сигналов на выходе сумматора 3 появляется «1» (фиг. 2г), открывающая элемент И 7. Генератор 5 кодовых комбинаций последовательно генерирует 2n кодовых комбинаций временного положения перехода, которые поразрядно дешифратором 5 сравниваются с записанными в (и — -1) 15

29

25 зо

55 ячейках регистра 1. В момент идентификации вырабатывается импульс (фиг. 2в), временное положение которого соответствует заданному алфавиту кода перехода. Если используется двухразрядное кодирование временного положения перехода между тактовыми импульсами, то одним из алфавитов может быть следующий: 00 — - I четверть, 01 — II четверть, 10 — III четверть, 11

IV четверть. В расс;;àòðèâàåìîì на фиг. 2 примере кодовые комбинации входного сигнала соответствуют 1 и II четвертям). Этот импульс поступает на другой вход элемента И 7, и в момент совпадения импульсов (фиг. 2б и фиг. 2г) формируется импульс (фиг. 2 д), поступающий в качестве продвигающего на управляюгций вход регистра

2 для записи изменения состояния в телеграфном сигнале (фиг. 2 е) и в качестве разрешеп1ия управления на вход узла 8 управления установкой регистра 1. На второй вход узла 8 поступает импульс с выход- регистра

1, причем в ",àâèñèìîñòè от полярности этого импульса («О» или «1») соответствующие сигналы появляются на шинах 9 или 10.

Таким образом, все и-ячеек регистра l оказываются в одинаковом состоянии. На выходе регистра 2, который является также выходом устройства декодирования, имеется восстановленный телеграфный сигнал (фиг. 2 е).

Устройство декодирования, содержащее и-разрядный регистр сдвига, первый вход которого соединен с входной шиной устройства, а выход — с первым входом одноразрядного регистра сдвига, генератор тактовой частоты, выход которого соединен с управляющим входом п-разрядного регистра сдвига и с входом генератора (и — 1) -разрядных кодоьых комбинаций временного положения перехода, (и — 1) выходы которого соединены с первой группой (и — -1) входов дешифратора, вторая группа (rt — 1) входов последнего соединена с выходами (и — 1) ячеек п-разрядного регистра, а выход дешифратора соединен с первым входом элемента И, отличающееся тем, что, с целью обеспечения декодирования цифрового телеграфного сигнала, преобразованного методом скользящего индекса с подтверждением, в него дополнительно введены сумматор по модулю 2 и узел управления установкой п-разрядного регистра сдвига, причем первый и второй входы сумматора по модулю 2 соединены соответственно с первым входом и выходом одноразрядного регистра сдвига, второй вход которого соединен с выходом элемента И и с входом разрешения управления узла управления установкой празрядного регистра сдвига, вход управле653743

1 и и s i р р s p

Фиг. z

Составитель В. Староверов

Редактор А. Шмелькин Техред О. Луговая Корректор Л. Небола

Заказ 1308 42 Тираж 1059 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

I 13035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 ния которого соединен с выходом п-разрядного регистра сдвига, а первый и второй выходы — а шинами установки в «1» и «0» п-разрядного регистра сдвига, выход сумматора по модулю 2 соединен с вторым входом элемента И.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 321944, кл. Н 03 К 13/258, 1970.

2. Fernmeldetechnik, 1971, № 7, S 213—

5 214„DDR.
