Патент 65391

Машина для подшивки валенок и т.п. обуви на колодке цепным тамбурным швом



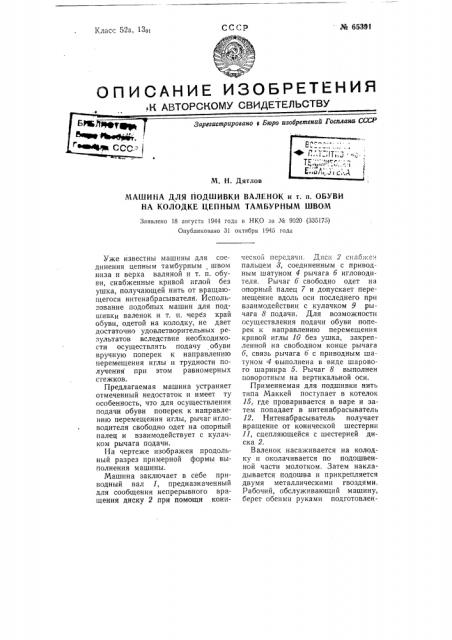

СССР

Класс 52а, 13oi № 65351

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

«К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

МАШИНА ДЛЯ ПОДШИВКИ ВАЛЕНОК и т. п. ОБУВИ

HA КОЛОДКЕ ЦЕПНЫМ ТАМБУРНЫМ ШВОМ

Заявлено 18 августа 1944 года в НКО за М 9020 (335175) Опубликовано 31 октября 1945 года

Уже известны машины для соединения цепным тамбурным швом низа и верха валяной и т. п. обуви, снабженные кривой иглой без ушка, получающей нить от вращающегося нитенабрасывателя. Использование подобных машин для подшивки .валенок и т. п. через край обуви, одетой на колодку, не дает достаточно удовлетворительных результатов вследствие необходимости осуществлять подачу обуви вручную поперек к направлению перемещения иглы и трудности получения при этом равномерных стежков.

Предлагаемая машина устраняет отмеченный недостаток и имеет ту особенность, что для осуществления подачи обуви поперек к направлению перемещения иглы, рычаг игловодителя свободно одет на опорный палец и взаимодействует с кулачком рычага подачи.

На чертеже изображен продольный разрез примерной формы выполнения машины.

Машина заключает в себе приводный вал 1, предназначенный для сообщения непрерывного вращения диску 2 при помощи конической передачи. Диск 2 снабжс. . пальцем 3, соединенным с приводным шатуном 4 рычага 6 игловодителя. Рычаг 6 свободно одет на опорный палец 7 и допускает перемещение вдоль оси последнего при взаимодействии с кулачком 9 рычага 8 подачи. Для возможности осуществления подачи обуви поперек к направлению перемещения кривой иглы 1й без ушка, закрепленной на свободном конце рычага

6, связь рычага 6 с приводным шатуном 4 выполнена в виде шарового шарнира 5. Рычаг 8 выполнен поворотным на вертикальной оси.

Применяемая для подшивки нить типа Маккей поступает в котелок

15, где проваривается в варе и затем попадает в нитенабрасыватель

l2. Нитенабрасыватель получает вращение от конической шестерни

11, сцепляющейся с шестерней диска 2.

Валенок насаживается на колодку и околачивается по подошвенной части молотком. Затем накладывается подошва и прикрепляется двумя металлическими гвоздями.

Рабочий, обслуживающий машину, берет обеими руками подготовленМ 65391 ную обувь, приставляет ее к упору

Й и игольной планке 14. Игла

10 при своем ходе вниз прокалывает край валенка, проходит через войлочную подошву и игольную пластину 14.

В нижнем крайнем положении нитенабрасыватель 12 обводит нить кругом иглы 10, набрасывая ее на крючок иглы.

При своем ходе вверх игла вытаскивает петлю через подошву и кромку валенка и. производит их соединение цепным тамбурным швом через край.

В момент, когда игла находится в нижнем крайнем положении, рычаг 8 производит горизонтальное перемещение валенка поперек к ходу иглы 10. Рычаг 8 отклоняется обратно при выходе иглы из валенка.

Крючок иглы 10 перекрывается коротким язычком, открываемым наружу как у вязальных игл. С игольной пластинкой 14 может быть соединен нож, прорезающий в подошве прорез для скрытия в нем стежка.

Предмет изобретения

1. Машина дпя подшивки валеной обуви це(пным тамбурным швом, снабженная кривой иглой без ушка, получающей нить от вращающегося нитенабрасывателя, о т л и ч а ющ а я с я тем, что для осуществле. ния подачи обуви поперек к направлению перемещения иглы, рычаг б игловодителя свсбодно надет на опорный палец 7 и взаимодействует с кулачком 9 рычага 8 подачи.

2. Форма выполнения машины по п. 1, отличающаяся тем, что для возможности перемещения рычага б вдоль пальца 7 связь рычага

6 с приводным шатуном 4 выполнена в виде шарового шарнира 5.

3. Прием использования машины по п. 1, отличающийся тем, что для осуществления подшивки подошвы через край, обувь надевается на колодку.
