Реферат

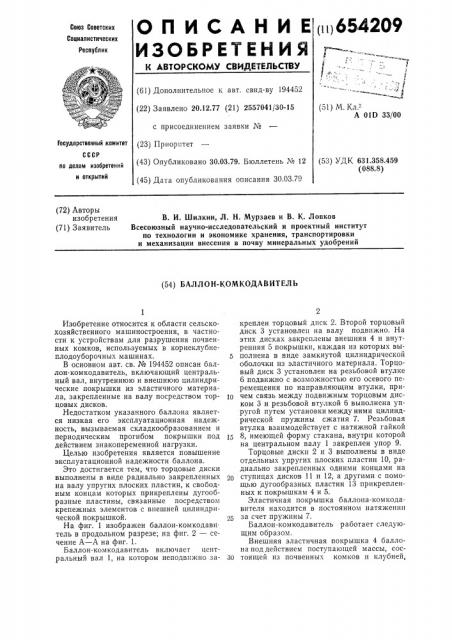

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п)654209

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 194452 (22) Заявлено 20.12.77 (21) 2557041/30-15 (51) М. Кл.-"

А 01D 33/00 с присоединением заявки №

Государственный комитет (23) Приоритет (43) Опубликовано 30.03.79. Бюллетень № 12 (45) Дата опубликования описания 30.03.79 (53) УДК 631.358.459 (088.8) по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

В. И. Шилкин, Л. H. Мурзаев и В. К. Ловков

Всесоюзный научно-исследовательский и проектный институт по технологии и экономике хранения, транспортировки и механизации внесения в почву минеральных удобрений (54) БАЛЛОН-КОМКОДАВИТЕЛЪ

Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для разрушения почвенных комков, используемых в корнеклубнеплодоуборочных машинах.

В основном авт. св. № 194452 описан баллон-комкодавитель, включающий центральный вал, внутреннюю и внешнюю цилиндрические покрышки из эластичного материала, закрепленные на валу посредством торцовых дисков.

Недостатком указанного баллона является низкая его эксплуатационная надежность, вызываемая складкообразованием и периодическим прогибом покрышки под действием знакопеременной нагрузки.

Целью изобретения является повышение эксплуатационной надежности баллона.

Это достигается тем, что торцовые диски выполнены в виде радиально закрепленных на валу упругих плоских пластин, к свободным концам которых прикреплены дугообразные пластины, связанные посредством крепежных элементов с внешней цилиндрической покрышкой.

На фиг. 1 изображен баллон-комкодави. тель в продольном разрезе; на фиг. 2 — сечение А — А на фиг. 1.

Баллон-комкодавитель включает центральный вал 1, на котором неподвижно закреплен торцовый диск 2. Второй торцовый диск 3 установлен на валу подвижно. На этих дисках закреплены внешняя 4 и внутренняя 5 покрышки, каждая из которых выполнена в виде замкнутой цилиндрической оболочки из эластичного материала. Торцовый диск 3 установлен на резьбовой втулке

6 подвижно с возможностью его осевого перемещения по направляющим втулки, причем связь между подвижным торцовым диском 3 и резьбовой втулкой 6 выполнена упругой путем установки между ними цилиндрической пружины сжатия 7. Резьбовая втулка взаимодействует с натяжной гайкой

15 8, имеющей форму стакана, внутри которой на центральном валу 1 закреплен упор 9.

Торцовые диски 2 и 3 выполнены в виде отдельных упругих плоских пластин 10, радиально закрепленных одними концами на ступицах дисков 11 и 12, а другими с помощью дугообразных пластин 13 прикрепленных к покрышкам 4 и 5.

Эластичная покрышка баллона-комкодавителя находится в постоянном натяжении

25 за счет пружины 7.

Баллон-комкодавитель работает следующим образом.

Внешняя эластичная покрышка 4 баллона под действием поступающей массы, сос30 тоящей из почвенных комков и клубней, 3 прогибается. Возникающие при этом усилия от прогиба покрышки через дугообразные пластины 13 передаются упругим пластинам 10 торцовых дисков 2 и 3. Усилия, воздействующие на покрышку, воспринимаются только теми упругими пластинами 10, которые связаны с участком поверхности покрышки баллона, контактирующим в данный момент с поступающим материалом.

При этом остальная поверхность покрышки баллона под действием сил упругости пластин 10 сохраняет свою первоначальную цилиндрическую форму. Сдеформированный же участок восстанавливает свою первоначальную цилиндрическую форму после снятия с него нагрузки при вращении баллона, исключая тем самым складкообразование рабочей поверхности покрышки.

При резком изменении режима работы баллона-комкодавителя, например при изменении объема поступающего материала или при попадании крупных комков почвы, в работу включается также и цилиндрическая пружина сжатия 7, смягчающая ударные нагрузки на покрышку баллона. Пружина, воздействуя с определенным усилием на подвижный торцовый диск 3, постоянно поддерживает эластичную покрышку в напряженном состоянии, обеспечивая при этом необходимые упругие свойства баллону-комкодавителю в заданных пределах в

654209

4 течение длительного периода его эксплуатации. Кроме того, цилиндрическая пружина

7 компенсирует и остаточную деформацию покрышки при ее вытяжке. По мере ослабления эластичных камер их натяжку осуществляют натяжной гайкой 8.

Выполнение торцовых дисков из радиально закрепленных на валу упругих плоских пластин, к свободным концам которых при10 креплены дугообразные пластины, связанные посредством крепежных элементов с внешней цилиндрической покрышкой при взаимодействии последней с поступающей массой пласта, исключает складкообразова15 ние рабочей поверхности покрышки, что повышает эксплуатационную надежность баллона-комкодавителя. Такой баллон-комкодавитель обладает также и лучшей приспосабливаемостью к изменению режима работы.

Формула изобретения

Баллон-комкодавитель по авт. св. № 194452, отличающийся тем, что, с целью повышения эксплуатационной надеж25 ности баллона, торцовые диски выполнены в виде радиально закрепленных на валу упругих плоских пластин, к свободным концам которых прикреплены дугообразные пластины, связанные посредством крепеж30 ных элементов с внешней цилиндрической покрышкой. у an+

IPi(2 2
