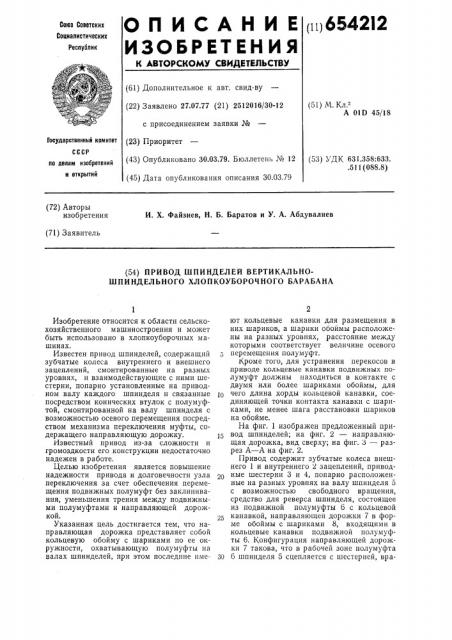

пщ 654212

OllNCAHHE

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.07.77 (21) 2512016/30-12 (51) М. Кл.

А 01D 45/18 с присоединением заявки №

Государственный комитет (23) Приоритет (43) Опубликовано 30.03.79. Бюллетени № 12 (45) Дата опубликования описания 30.03.79 (53) УДК 631.358:633. .511(088.8) по делам изобретений и открытий (72) Авторы изобретения

И. Х. Файзиев, Н. Б. Баратов и У. А. Абдувалиев (71) Заявитель (54) ПРИВОД ШПИНДЕЛЕЙ ВЕРТИКАЛЬНОШПИНДЕЛЬНОГО ХЛОПКОУБОРОЧНОГО БАРАБАНА

Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано в хлопкоуборочных машинах.

Известен привод шпинделей, содержащий 5 зубчатые колеса внутреннего и внешнего зацеплений, смонтированные на разных уровнях, и взаимодействующие с ними шестерни, попарно установленные на приводном валу каждого шпинделя и связанные посредством конических втулок с полумуфтой, смонтированной на валу шпинделя с возможностью осевого перемещения посредством механизма переключения муфты, содержащего направляющую дорожку. 15

Известный привод из-за сложности и громоздкости его конструкции недостаточно надежен в работе.

Целью изобретения является повышение надежности привода и долговечности узла переключения за счет обеспечения перемещения подвижных полумуфт без заклинивания, уменьшения трения между подвижными полумуфтами и направляющей дорожкой.

Указанная цель достигается тем, что направляющая дорожка представляет собой кольцевую обойму с шариками по ее окружности, охватывающую полумуфты на валах шпинделей, при этом последние пме- ЗО ют кольцевые канавки для размещения в них шариков, а шарики обоймы расположены на разных уровнях, расстояние между которыми соответствует величине осевого перемещения полумуфт.

Кроме того, для устранения перекосов в приводе кольцевые канавки подвижных полумуфт должны находиться в контакте с двумя или более шариками обоймы, для чего длина хорды кольцевой канавки, соединяющей точки контакта канавки с шариками, не менее шага расстановки шариков на обойме.

На фиг. 1 изображен предложенный привод шпинделей; на фиг. 2 — направляющая дорожка, вид сверху; на фиг. 3 — разрез А — А на фиг. 2.

Привод содержит зубчатые колеса внешнего 1 и внутреннего 2 зацеплений, приводные шестерни 3 и 4, попарно расположенные на разных уровнях на валу шпинделя 5 с возможностью свободного вращения, средство для реверса шпинделя, состоящее из подвижной полумуфты 6 с кольцевой канавкой, направляющеи дорожки 7 в форме обоймы с шариками 8, входящими в кольцевые канавки подвижной полумуфты 6. Конфигурация направляющей дорожки 7 такова, что в рабочей зоне полумуфта

6 шпинделя 5 сцепляется с шестерней, вра654212 щающейся против направления вращения шпиндельного барабана, а в зоне съема хлопка сцепляется с шестерней, вращающейся в направлении вращения шпиндельного барабана. На конических втулках 9 и

10 приводных шестерен установлены упругие элементы 11, обеспечивающие надежный контакт полумуфт и поглощающие ударные нагрузки при включении их. Полумуфта 6 соединена подвижно с валом 12 10 шпинделя 5 посредством шпонки 13.

В процессе работы хлопкоуборочного барабана шпиндели 5 будут получать необходимое направление вращения за счет переменного сцепления элементов 9 — 6 и

10 — 6, осуществляемого путем перемещения вдоль оси шпинделя подвижной полумуфты

6 посредством фигурной направляющей дорожки с шариками 8. Подвижная полумуфта 6, набегая на шарики 8 направляющей дорожки 7, поднимается или опускается, тем самым осуществляя включение элементов 9 — 6 или 10 — 6. При этом в кольцевой канавке подвижной полумуфты должно постоянно находится два и более шарика направляющей дорожки с целью ликвидации перекосов в приводе.

Формула изобретения

1. Привод шпинделей вертикально-шпиндельного хлопкоуборочного барабана, содержащий зубчатые колеса внутреннего и внешнего зацеплений, смонтированные йа разных уровнях, и взаимодействующие с ними шестерни, попарно установленные на приводном валу каждого шпинделя и связанные посредством конических втулок с полумуфтой, смонтированной на валу шпинделя с возможностью осевого перемещения посредством механизма переключения муфты, содержащего направляющую дорожку, отличающийся тем, что, с целью повышения надежности в работе, направляющая дорожка представляет собой кольцевую обойму с шариками по ее окружности, охватывающую полумуфты на валах шпинделей, при этом последние имеют кольцевые канавки для размещения в них шариков, а шарики обоймы расположены на разных уровнях, расстояние между которыми соответствует величине осевого перемещения полумуфт.

2, Привод по п. 1, отличающийся тем, что, с целью устранения перекосов и обеспечения плавности сцепления, длина хорды кольцевой канавки полумуфты, соединяющей точки контакта канавки с шариками, не менее шага расстановки шариков на обойме.

Источники информации, принятые во внимание при экспертизе

1. Аугамбаев М. Жесткий привод шпинделей вертикально-шпиндельной хлопкоуборочной машины, Ташкент. Труды

ТИИИМСХ. Вып. 9, 1958, с. 41 — 44.

8542) 2

2 г 4 г:.г? гиг. „г

Составитель Л, Возилов

Техред А. Камышникова Корректор Л. Орлова

Редактор Л. Гольдина

Типография, пр. Сапунова, 2

Заказ 181/7 Изд. № 218 Тираж 779 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5
