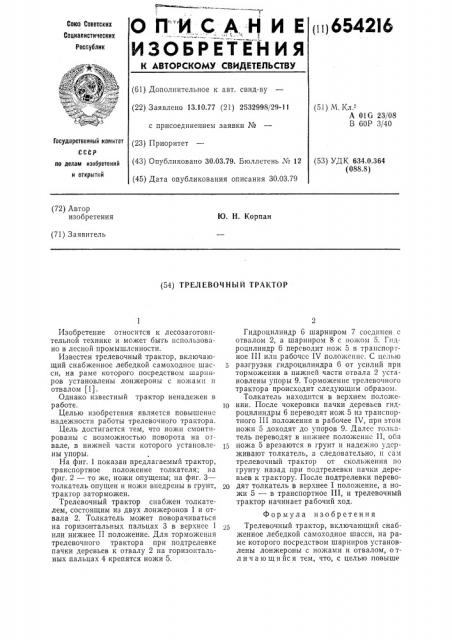

ОЛ"ИСА,-ЦИ Е изоьгЕтКНИя (ii) 654216

Союз Советских

Социалистических

Ресгублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.10.77 (21) 2532998/29-11 с присоединением заявки № (51) М. Кл.е

А 01G 23/08

В 60Р 3/40 СССР (53) УДК 634.0.364 (088.8) по делам изобретений (43) Опубликовано 30.03.79. Бюллетень ¹ 12 и открытий (45) Дата опубликования описания 30.03.79 (72) Автор изобретения

Ю. Н. Корнаи (71) Заявитель (54) ТРЕЛЕВОЧНЫЙ ТРАКТОР

ГосУдарственный KOM HTBT (23) Приор и ге г

Изобретение относится к лесозаготовительной технике и может быть использовано в лесной промышленности.

Известен трелевочный трактор, включающий снабженное лебедкой самоходное шас- 5 си, на раме которого посредством шарниров установлены лонжероны с ножами и отвалом (1).

Однако известный трактор ненадежен в работе. 10

Целью изобретения является повышение надежности работы трелевочного трактора.

Цель достигается тем, что ножи смонтированы с возможностью поворота на отвале, в нижней части которого установле- 1,; ны упоры.

На фиг. 1 показан предлагаемый трактор, транспортное положение толкателя; на фиг. 2 — то же, ножи опущены; на фиг. 3— толкатель опущен и ножи внедрены в грунт, трактор заторможен.

Трелевочный трактор снабжен толкателем, состоящим из двух лонжеронов 1 и отвала 2. Толкатель может поворачиваться на горизонтальных пальцах 3 в верхнее 1 д или нижнее II положение. Для торможения трелевочного трактора при подтрелевке пачки деревьев к отвалу 2 на горизонтальных пальцах 4 крепятся ножи 5.

Гидроцилиндр 6 шарниром 7 соединен с отвалом 2, а шарниром 8 с ножом 5. Гндроцилиндр 6 переводит нож 5 в транспортное III или рабочее IV положение. С целью разгрузки гидроцилиндра 6 от усилий при торможении в нижней части отвала 2 установлены упоры 9. Торможение трелевочного трактора происходит следующим образом.

Толкатель находится в верхнем положении. После чокеровки пачки деревьев гидроцилиндры 6 переводят нож 5 из транспортного III положения в рабочее IV, при этом ножи 5 доходят до упоров 9. Далее толкатель переводят в нижнее положение II, оба ножа 5 врезаются в грунт и надежно удерживают толкатель, а следовательно, н сам трелевочный трактор от скольжения по грунту назад при подтрелевки пачки деревьев к трактору. После подтрелевки переводят толкатель в верхнее 1 положение, а ножи 5 — в транспортное Ш, и трелевочный трактор начинает рабочий ход.

Формула изобретения

Трелевочный трактор, включающий снабженное лебедкой самоходное шасси, на раме которого посредством шарниров установлены лонжероны с ножами и отвалом, отл и ч а ю щ и йс я тем, что, с целью повыше

654216

Фиг.1

Фиг.2 фиг. з

Изд. Ка 218 Тираж 779 нпо

Заказ 181/10

Подписное

Типография, пр. Сапунова, 2

3 ния надежности работы трелевочного трактора, ножи смонтированы с возможностью поворота на отвале, в нижней части которого установлены упоры.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 509262, кл. А 01G 23/08, 1976.
