Реферат



(1)654334

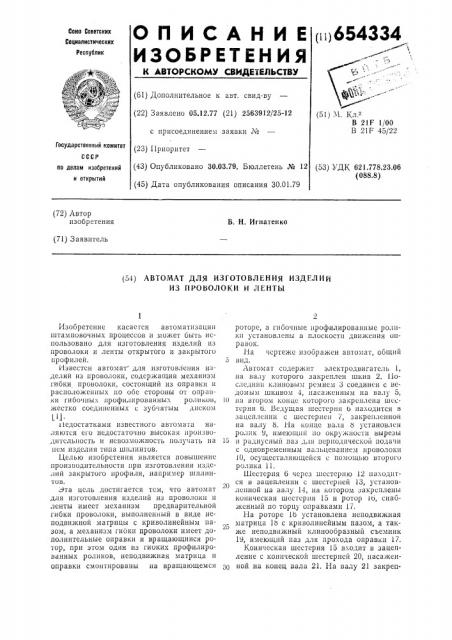

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.12.77 (21) 2563912/25-12 (51) Ч. Кл."В 21F 1/00

B 21F 45/22 с присоединением заявки Х по делам изобретений (43) Опубликовано 30.03.79. Бюллетень М 12 (53) УДК 621.778.23.06 (088.8) и открытий (45) Дата опубликования описания 30.01.79 (72) Автор изобретения

В, Н. Игнатенко (71) Заявитель (54) АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ ПРОВОЛОКИ И ЛЕНТЫ

Государственный комитет риоритет

Изобретение касас гся автоматизации штамповочных процессов и может быть использовано для изготовления изделий из проволоки и ленты открытого и закрытого пр о филей.

Известен автомат для изготовления изделий из проволоки, содержащий механизм гибки проволоки, состоящий из оправки и расположенных по обе стороны от оправки гибо шых профи.1ированных роликов, жестко соединенных с зубчатым диском 1).

1-(едостатками известного автомата являются cl о недостаточно высокая производит JlbllocTb и невозможность получать на псм изделия типа шплинтов.

Целью изобретения является повышение производительности при изготовлении изделий закрытого профиля, например шплинтов.

;=)та цель достигается тем, что автомат для изготовления изделий из проволоки и ленты имеет механизм предварительной гибки проволоки, выполненный в виде неподвижной матрицы с криволинейным пазом, а механизм гиоки проволоки имеет дополнительные оправки и вращающиися ротор, при этом один из гиоких профилированных роликов, неподвижная матрица и оправки смонтированы на вращающемся роторе, а гибочные профилированные ролики установлены в плоскости движения оправок.

На чертеже изображен автомат, общий

5 вид.

Автомат содержит электродвигатель 1, па ва.1у которого закреплен шкив 2. 11оследнин клиновым ремнем 3 соединен с ведомым шкивом 4, насаженным на валу 5, )О па втором конце которого закреплена шестерня 6. Ведущая шестерня о находится в зацсплсп11и с шестернен 7, закрепленной на валу b. На конце вала Ь установлен ролик У, имеющий по окружности вырезы

15 и радиусный паз для периодической подачи с одновременным вальцеванием проволоки

l0, осуществляющейся с помощью второго ролика 11.

Шестерня б чсрсз шестерню 12 находится в зацеплении с шестерней 13, установленной на валу 14, па котором закреплены коническая шестерня 15 и ротор )о, снабженный по торцу оправками 17.

На роторе 16 установлена неподвижная матрица 1Ь с криволинейным пазом, а также неподвижный клинообразный съемник

19, имеющий паз для прохода оправки 17.

Коническая шестерня 15 входит в зацепление с конической шестернсй 20, насаженной на конец вала 21, На валу 21 закреп3 лен диск 22 с ножами 23, взаимодействующими с неподвижным ножом 24.

Кроме шестерни 12 на валу 25 закреплен гибочный профилированный ролик 26 с шестерней 27. Шестерня 28 и гибочный профилированный ролик 29 насажены на вал 30.

Работа автомата осуществляется следующим образом.

При включении электродвигателя 1 вращательное движение передаегся через клиноременную передачу 2 — 4 на вал 5. При этом шестерни 6 и 7 приводят в движение вал 8 с роликом 9. Ролик 9, взаимодействуя с роликом 11, осуществляет вальцевание и подачу определенной длины проволоки 10.

При дальнейшем вращении ролика 9 на некоторый момент вальцев ания и подача проволоки 10 прекращаются за счет наличия на ролике 9 вырезов.

В свою очередь шестерня 6 через шестерни 12 и 13 приводит во вращение вал

14 с ротором 16 и с конической шестерней

15. При этом коническая пара 15 и 20 приводит в движение вал 21 с диском 22, на котором закреплены ножи 23. Нож 23, взаимодействуя с неподвижным ножом 24, в момент прекращения подачи проволоки

10 отрезает от нее заготовки 31.

Оправка 17, закрепленная на торце вращающегося ротора 16, захватывает заготовку 31, сгибает и затягивает ее в паз

654334 матрицы 18. Согнутая заготовка, проходя между гибочными роликами 26 и 29 окончательно формуегся на движущейся по окружности оправке 17 в шплинт 32. Готовый шплинт снимается с оправки 17 клинообразным неподвижным съемником 19 и падает в бункер.

Формула изобретения

10 1. Автомат для изготовления изделий из проволоки и ленты, содержащий механизм гибки проволоки, состоящий из оправки и расположенных по обе стороны от оправки гибочных профилированных роликов, же15 стко соединенных с зубчатым диском, отличающийсяся тем, что, с целью повышения производительности, он имеет механизм предварительной гибки проволоки, выполненный в виде неподвижной матрицы

20 с криволинейным пазом, а механизм гибки проволоки имеет дополнительные оправки и вращающийся ротор, при этом один из гибочных профилированных роликов, неподвижная матрица и оправки смонтиро25 ваны на вращающемся роторе.

2. Автомат по п. 1, отлич а ющи и ся тем, что гибочные профилированные ролики установлены в плоскости движения оправок.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

No 232945, кл. В 21F 45/22, 1967.

654334

Редактор Л. Гольдина

Заказ 699/4 Изд. № 222 Тираж 1089 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

28 77 29

Составитель У. Рафиажанова

Техред А. Камышникова

Корректоры: Л. Орлова и 3. Тарасова
