Реферат

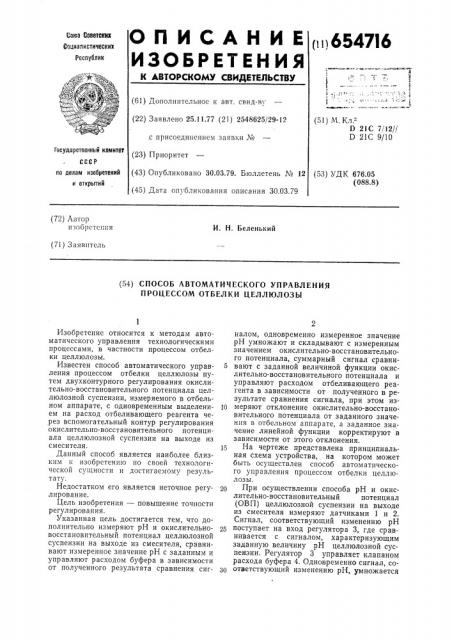

ОП И САН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

10654716

Союз Советсння

Социалистических

Республик

1 ( ф hs

1

ЮФЭ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.11.77 (21) 2548625/29-12 (51) М. Кл.-

D 21С 7/12,//

D 21С 9/10 с присоединением заявки № ссСР (43) Опубликовано 30.03,79. Бюллетень ¹ 12 (53) УДК 676.05 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 30.03,79 (72) Автор

И. Н. Беленький изобретения (71) Заявитель (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ПРОЦЕССОМ ОТБЕЛКИ ЦЕЛЛЮЛОЗЫ государственный комитет 23) П (23 Приоритет

Изобретение относится к методам автоматического управления технологическими процессами, в частности процессом отбелки целлюлозы.

Известен способ автоматического управления процессом отбелки целлюлозы путем двухконтурного регулирования окислительно-восстановительного потенциала целлюлозной суспензии, измеряемого в отбельном аппарате, с одновременным выделением на расход отбеливающего реагента через вспомогательный контур регулирования окислительно-восстановительного потенциала целлюлозной суспензии на выходе из смесителя.

Данный способ является наиболее близким к изобретению по своей технологической сущности и достигаемому результату.

Недостатком его является неточное регулирование.

Цель изобретения — повышение точности регулирования.

Указанная цель достигается тем, что дополнительно измеряют рН и окислительновосстановительный потенциал целлюлозной суспензии на выходе из смесителя, сравнивают измеренное значение рН с заданным и управляют расходом буфера в зависимости от полученного результата сравнения сигналом, одновременно измеренное значение рН умножают и складывают с измеренным значением окисл ительно-восстановительного потенциала, суммарный сигнал сравни5 вают с заданной величиной функции окислительно-восстановительного потенциала и управляют расходом отбеливающего реагента в зависимости от полученного в результате сравнения сигнала, при этом из10 меряют отклонение окислительно-восстановительного потенциала от заданного значения в отбельном аппарате, а заданное значение линейной функции корректируют в зависимости от этого отклонения.

15 На чертеже представлена принципиальная схема устройства, на котором может быть осуществлен способ автоматического управления процессом отбелки целлюлозы.

При осуществлении способа рН и окислительно-восстановительный потенциал (ОВП) целлюлозной суспензии на выходе из смесителя измеряют датчиками 1 и 2.

Сигнал, соответствующий изменению рН поступает на вход регулятора 3, где сравнивается с сигналом, характеризующим заданную величину рН целлюлозной суспензии. Регулятор 3 управляет клапаном расхода буфера 4. Одновременно сигнал, соответствующий изменению рН, умножается

654716 прибором 5 и далее складывается на приборе алгебраических операций 6 с сигналом, соответствующим изменению ОВП. Суммарный сигнал, характеризующий линейную функцию ОВП и рН целлюлозной суспензии на выходе из смесителя, поступает на вход регулятора 7, где сравнивается с сигналами, характеризующими заданную величину линейной функции ОВП и рН. Регулятор 7 управляет клапаном отбеливающего реагента 8. Во вспомогательном контуре осуществляют стабилизацию двух параметров: рН и функции ОВП и рН целлюлозной суспензии на выходе из смесителя воздействием на два потока — расход буфера и отбеливающего реагента с помощью регулятора 3 и 7 и, кроме того, во вспомогательном контуре осуществляют связанное регулирование параметров с помощью приборов

5 и 6. Заданную величину линейной функции корректируют по отклонению от установленного задания ОВП целлюлозной суспснзии, измеряемого в отбельном аппарате, при помощи регулятора 9 и датчика 10.

Таким образом, осуществляют автоматическое регулирование степени делигнификации в процессе отбелки целлюлозы путем двухконтурного регулирования ОВП целлюлозной суспензии, измеряемого в отбельном аппарате, с воздействием на расход отбеливающего реагента через вспомогательный контур регулирования ОВП целлюлозной суспензии на выходе из смесителя.

Формула изобретения

Способ автоматического управления процессом отбелки целлюлозы путем двухконтурного регулирования окислительно-восстановительного потенциала целлюлозной суспснзии, измеряемого в отбельном аппарате, с одновременным выделением на расход отбсливающего реагснта через впомогатель10 ный контур регулирования окислительновосстановительного потенциала целлюлозной суспензии на выходе из смесителя, отл ич а ю щи и ся тем, что, с целью повышения точности регулирования, измеряют до15 полнительно рН и окислительно-восстановительный потенциал целлюлозной суспензии на выходе из смесителя, сравнивают измеренное значение рН с заданным и управляют расходом буфера в зависимости от

20 полученного в результате сравнения сигналом, одновременно измеренное значение рН умножают и складывают с измеренным значением окислительно-восстановительного потенциала, суммарный сигнал сравнивают

25 с заданной величиной функции окислительно-восстановительного потенциала и управляют расходом отбеливающего реагента в зависимости от полученного от сравнения сигналом, при этом измеряют отклонение

30 окислительно-восстановительного потенциала от заданного значения в отбельном аппарате, а заданное значение линейной функции корректируют в зависимости от этого отклонения.
