Реферат

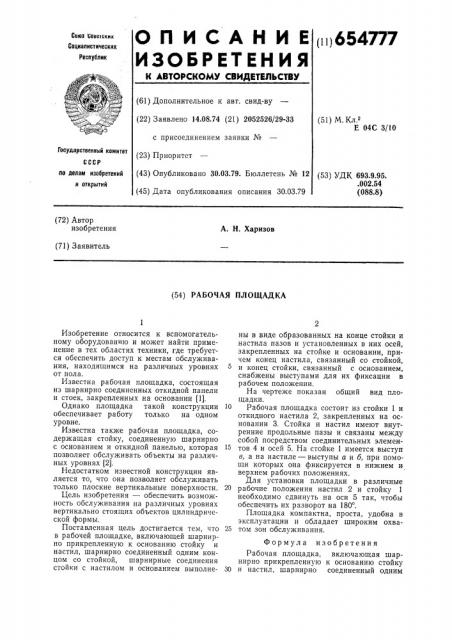

О П И С А Н И Е (ц654777

ИЗОБРЕТЕНИЯ

СоюЗ Сонвтскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 14.08.74 (21) 2052526/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.03.79. Бюллетень ¹ 12 (45) Дата опубликования описания 30.03.79 (51) М.К .

Е 04С 3(10

Государственный комитет ло делам изобретений и открытий (53) УДК 693.9.95. .002.54 (088.8) (72) Автор изобретения

А. Н. Харизов (71) Заявитель (54) РАБОЧАЯ ПЛОЩАДКА

Изобретение относится к вспомогательному оборудованию и может найти применение в тех областях техники, где требуется обеспечить доступ к местам обслуживания, находящимся на различных уровнях от пола.

Известна рабочая площадка, состоящая из шарнирно соединенных откидной панели и стоек, закрепленных на основании (1).

Однако площадка такой конструкции 10 обеспечивает работу только на одном уровне.

Известна также рабочая площадка, содержащая стойку, соединенную шарнирно с основанием и откидной панелью, которая 15 позволяет обслуживать объекты на различных уровнях (2).

Недостатком известной конструкции является то, что она позволяет обслуживать только плоские вертикальные поверхности. 20

Цель изобретения — обеспечить возможность обслуживания на различных уровнях вертикально стоящих объектов цилиндрической формы.

Поставленная цель достигается тем, что 25 в рабочей площадке, включающей шарнирно прикрепленную к основанию стойку и настил, шарнирно соединенный одним концом со стойкой, шарнирные соединения стойки с настилом и основанием выполне- 30 ны в виде образованных на конце стойки и настила пазов и установленных в них осей, закрепленных на стойке и основании, причем конец настила, связанный со стойкой, и конец стойки, связанный с основанием, снабжены выступами для их фиксации в рабочем положении.

На чертеже показан общий вид площадки.

Рабочая площадка состоит из стойки 1 и откидного настила 2, закрепленных на основании 3. Стойка и настил имеют внутренние продольные пазы и связаны между собой посредством соединительных элементов 4 и осей 5. На стойке 1 имеется выступ в, а на настиле — выступы а и б, при помощи которых она фиксируется в нижнем и верхнем рабочих положениях.

Для установки площадки в различные рабочие положения настил 2 и стойку 1 необходимо сдвинуть на оси 5 так, чтобы обеспечить их разворот на 180 .

Площадка компактна, проста, удобна в эксплуатации и обладает широким охватом зон обслуживания.

Формула изобретения

Рабочая площадка, включающая шарнирно прикрепленную к основанию стойку и настил, шарнирно соединенный одним

654777

Составитель В. Мастяев

Корректоры: 3. Тарасова и И. Позняковская

Техред А. Камышникова

Редактор E. Дайч

Заказ 197/14 Изд. № 247 Тираж 821 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 концом сд стойкой, отличающаяся тем, что, с целью обеспечения возможности установки настила для работы на двух различных уровнях, шарнирные соединения стойки с настилом и основанием выполнены в виде образованных на конце стойки и настила пазов и установленных в них осей, закрепленных на стойке и основании, причем конец настила, связанный со стойкой, и конец стойки, связанный с основанйем, снабжены выступами для их фиксации в рабочем положении.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 2142948, кл. 182 †, 1939.

2. Патент США № 1452182, кл. 182 — 88, 1923.
