Взамен ранее изданного

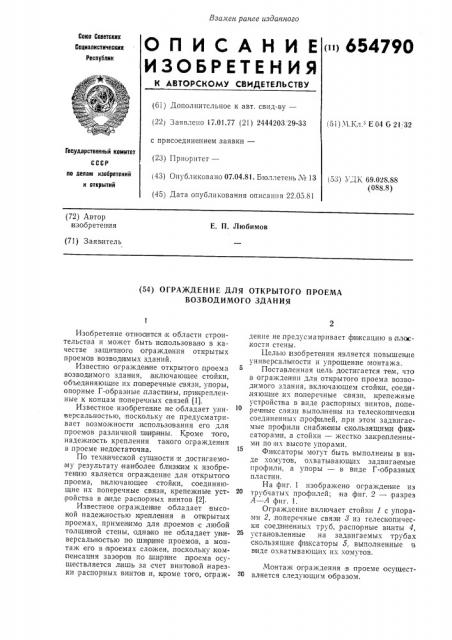

Союз Советских

О П И С А Н И Е () 654790

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.01.77 (21) 2444203,29-33 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.04.81. Бюллетень № 13 (45) Дата опубликования описания 22.05,81 (5i) М.Кл.з Е04 G 21 32

Государственный комитет ло делам изобретений и открытий (53) УДК 69.028.88 (088.8) (72) Автор изобретения

E. П. Любимов (71) 3а яви тель (54) ОГРАЖДЕНИЕ ДЛЯ ОТКРЪ|ТОГО Г1РОЕМА

ВОЗВОДИМОГО ЗДАНИЯ

Изобретение относится к области строительства и может быть использовано в,качестве защитного ограждения открытых проема в возводимых зданий, Известно ограждение открытого проема возводимого здания, включающее стойки, объединяющие их поперечные связи, упоры, опорные Г-образ ные пластины,;прикрепленные к концам попереч,ных связей (1).

Известное изобретение не обладает универсальностью, поскольку;не предусматривает возможности,и спользования его для проемов различной шири вы. Кроме того, надежность крепления такого ограждения в проеме недостаточна.

По технической сущности .и достигаемому результату наиболее близким к изобретению является ограждение для открытого проема, включающее стойки,:соединяющие их поперечные связи, крепежные уст;ройства в аиде распорных винтов 12).

Известное ограждеяие обладает высокой надежностью крепления,в от1крытых проемах, применимо для проемов с любой толщи ной стены, одна ко не обладает универсальностью по щи рине проемов, а монтаж его в проемах сложен, поскольку компенсация зазо1ров по шири не проема осуществляется лишь за счет винтовой нарезки распорных винтов и, кроме того, ограждение не предусма привает фнксацню в плоскости стены.

Целью нзобретения является повышение универсалыности и упрощ ение монтажа.

Поставленная цель достигается тем, что в ограждении для открытого проема возводимого здания, включающем стойки, соедн няющ ие их поперечные связи, гсрепежные устройства в виде распорных винтов, поперечные сзязи выпол нены нз телескопичееки соединенных профилей,,при этом задвигаемые профили снабжены скользящими фиксато рами, а стойки — жестко закрепленными по m высоте упорами.

Фиксаторы могут быть выполнены в виде хомутов, охватывающих задвигаемые профили, а упоры — в виде Г-образных пластин.

На фиг. 1 изобраокено ограждение из трубчатых профилей; на фиг. 2 — разрез

А — А фиг. 1.

Ограждение включает стойки 1 с упорами 2, .поперечные связки 3 из телескопически соеди1ненных труб, распо рные винты 4, установленные на задвигаемых трубах скользящие фиксаторы 5, выполненные в в иде охватывающих их хомутов.

Монтаж ограждения,в проеме осуществляется следующим образом.

654790

Ф о !р м у л а и 3 о б !р е т е:н !и я

2 (азиз Z

Составитель Н. Радковский

Редактор Е. Месропова Техред И. Пенчко Корректор С. Файн

Заказ 574/514 Изд. № 357 Тираж 784 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Раздвинутое до размеров ши!рины проема ограждение на необходимой высоте фик аируют в плоокост!и стены посредством упоров 2, после чего фи!ксаторы б двигают до

y!IIo!pa с торцами наружных т!руб попереч-! ных связей 8 и закрепляют в этом положе-! н!Ии На задвигаемых трубах. О!кончательное .крепление осуществляют, путем,ново!ротов винтов 4.

Изобретение позволяет .повысить у!ниверсальность и обо!рачи!ваемость инвентарных ограждений !и упростить lHx монтаж в проемах возводимых зданий.

1. Ограждение для открытого проема возводимого здания, включающее стойки, соеди!н!яющие их полеречные связи, крепежные успройства в !виде,paonolpmbI Y ви!нтов, отл,ич а ю щ е е ся тем, что, с целью повышен!ия универсалыноспи !и упрощен!ия монтажа, поперечные связи выполнены из телескопичеоки соединенных профилей, при этом, задвигаемые профили снабжены скользящими фи!ксатора ми, а стойки жестко за!крепленны!ми !по !их высоте упо;рами.

2. Огражден!ие,по п. 1, отл игч а ющ е е ся тем, что фи!ксато!ры !выполнены !в виде хомутов, охватывающих задвигаемые профили.

10 3. Огражден!ие по !п. 1, о т л и ч а ю щ е ес я тем, что упоры выполнены,в .виде Г-об-! р а з н ы х пл а сти!н.

Источники информаци!и, лрлнятые во

15 внимание при экспертизе:

1. Авторское свидетельство ¹ 428071, кл. Е 04 G 21 32, 1969.

2. Protections Collectives Contre les

20 chutes de пеЮег en batiment, Cahiers des

Comites de Prevention du Batiment et des

Travaux Publies, VIII — VII, № 4 р, 165—

172, п. 4.2.12, 1967 (!прототип).
