Реферат



е,саоnnGHRh

ЙМс итно"т :: .i,. чос. бс:1"-.иг)трам М:„l

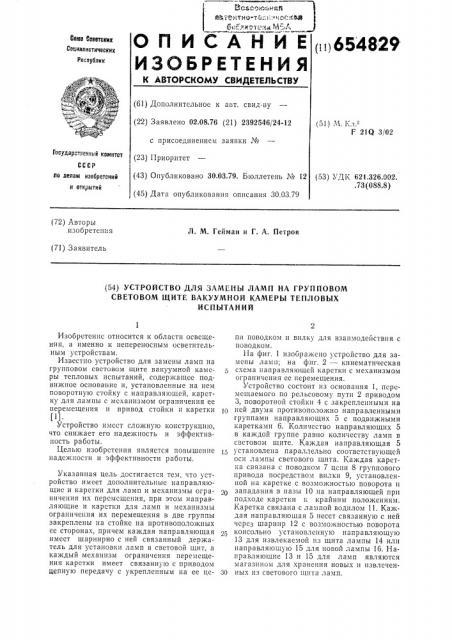

О П И С А Н И Е 1111654829

ИЗОБРЕТЕНИЯ

Союа Советских

Секиалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.08.76 (21) 2392546/24-12 (51) М. Кл.-

F 21Q 3/02 с присоединением заявки № осуларствениый комитет

СССР (23) Приоритет (43) Опубликовано 30.03.79. Бюллетень № 12 (53) УДК 621.326.002. .73 (088.8) II0 лелем иэобретений и открытий (45) Дата опубликования описания 30.03.79 (72) Авторы изобретения

Л. М. Гейман и Г. A. Петров (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗЛМЕИЫ ЛАМП НА ГРУППОВОМ

СВЕТОВОМ ЩИТЕ ВАКУУМ||ОЙ КАМЕРЫ ТЕПЛОВЫХ

ИС П Ъ|ТАН И Й

Изобретение относится к области освещения, а именно к непереносным осветительным устройствам.

Известно устройство для замены ламп на групповом световом щите вакуумной камеры тепловых испытаний, содержащее подвижное основание и, установленные на нем поворотную стойку с направляющей, каретку для лампы с механизмом ограничения ее перемещения и привод стойки и каретки (1l.

Устройство имеет сложную конструкцгно, что снижает его надежность и эффективность работы.

Целью изобретения является повышение надежности и эффективности работы.

Указанная цель достигается тем, что устройство имеет дополнительные направляющис и каретки для ламп и механизмы ограничения их персмсщения, при этом направляющие и карстки для ламп и механизмы ограничения их перемещения в две группы закреплены на стойке на противоположных ее сторонах, причем каждая направляющая имеет шарнирно с ней связанный держатель для установки ламп в световой щит, а каждый механизм ограничения перемещения каретки имеет связанную с приводом цепную передачу с укрепленным на ее цепи поводком и вилку для взаимодействия с поводком.

11а фиг. 1 изображено устройство для замены ламп; на фнг. 2 — кинематическая схема направляющей каретки с механизмом ограничения ее перемещения.

Устройство состоит из основания 1, псремещаемого по рельсовому пути 2 приводом

3, поворотной стойки 4 с закрепленными на

1О ней двумя противоположно направленными группами направляющих 5 с подвижными каретками 6. Количество направляющих 5 в каждой группе равно количеству ламп в световом щите. Каждая направляющая 5 установлена параллельно соответствующей оси лампы светового щита. Каждая каретка связана с поводком 7 цспи 8 группового привода посредством вилки 9, установленной на каретке с возможностью поворота и западания в пазы 10 на направляющей прн подходе каретки к крайним положениям.

Каретка связана с лампой водилом 11. Каждая направляющая 5 несет связанную с ней через шарнир 12 с возможностью поворота консольно установленную направляющую

13 для извлекаемой из щита лампы 14 илн направляющую 15 для новой лампы 16. Направляющие 13 и 15 для ламп являются магазином для хранения новых и извлсченЗО ных из светового щита ламп.

684829

Устройство работает следующим образом.

В исходном положении устройство установлено направляющими для ламп 14 к световому щиту. Благодаря тому, что рельсовый путь 2 установлен перпендикулярно приемному окну светового щита, устройство, подведенное до упора к приемному окну щита, состыковывается с его направляющими одновременно всеми своими направляющими для ламп 14, установленными с возможностью поворота в шарнире 12. В состыкованном со щитом положении направляющие для ламп устройства становятся продолжением направляющих щита и теряют способность к повороту. При работе группового привода поводок 7 цепи 8 каждой направляющей 5 подходит к своей вилке

9, выводит ее из зацепления с направляющей 5 и ведет вместе с кареткой 6 вперед к лампе 14, подлежащей извлечению из щита. При подходе каретки 6 к лампе 14 вилка 9, ведомая поводком 7, под действием цепи 8 привода западает в паз 10 направляющей 5, отсоединяется от цепи и разгружает привод от каретки, приведенной в крайнее положение. Запавшая вилка 9 упорами на своем корпусе запирает каретку 6 на направляющей 5. После отключения всех кареток, что определяется по падению усилия на рукоятке привода, производится извлечение ламп 14 водилом 11 из светового щита вращением рукоятки привода в обратную сторону. Благодаря тому, что направляющая 5 установлена параллельно оси соответствующей лампы щита, т. е. направляющая для каретки параллельна состыкованной со щитом направляющей 13 для лампы, при движении лампы 14 с помощью каретки 6 отсутствует перемещение последней относительно ведомой ею лампы 14 в плоскости перпендикулярной направлению их движения. Это позволило найти простую связь между ними в виде водила 11. Цепь

8 на каждой направляющей 5 последовательно поводкам 7 выводит вилку 9 из паза

10 направляющей и ведет вместе с кареткой 6 и лампой 14 внутрь устройства. При загрузке ламп в направляющие 13 вилки 9 последовательно подходят к пазу 10 на своих направляющих 5, западают в них, расцепляясь от своих цепей 8, и фиксируют извлеченные лампы 14. Для установки новых ламп 16 в световой щит устройство отводится от щита, разворачивается на 180 и вновь подводится к щиту. Как и в первом случае, устройство, подведенное до упора к приемному окну светового щита, состыковывается с его направляющими одновременно всеми своими направляющими 15 для ламп, установленными с возможностью поворота на шарнире 12. В состыкованном со щитом положении направляющие для ламп устройства становятся продолжением направляющих щита и теряют способность к повороту.

Новые лампы 16, установленные на направляющих 15, при вращении привода своими каретками 6 загружаются в световой щит. При подходе лампы 16 к крайнему положению вилка 9 под действием поводка 7 цепи 8 привода западает в паз 10 направляющей, расцепляясь от цепи привода, и разгружает привод от лампы, приведенной в щит в крайнее положение. Водило 11 каретки расцепляется от лампы. Запавшая вилка 9 упорами на своем корпусе запирает каретку 6 на направляющей 5.

После загрузки всех ламп 16 в световой щит, что определяется по падению нагрузки на рукоятке привода, устройство для замены ламп отводится от светового щита, а на щит подается питание.

Устройство позволяет производить замену любого требуемого количества ламп от одной до семи. Перед заменой вилки 9 лампы, не подлежащие замене, полностью утапливаются в направляющие 5, и поводок 7 цепи 8 проходит над вилкой, не увлекая ее за собой, Устройство обеспечивает согласование своих направляющих для ламп с направляющими щита, при этом роль оператора при согласовании устройства со щитом сводится к простому перемещению устройства от щита к щиту, к повороту устройства от упора до упора вокруг его вертикальной оси, позволяет отказаться при смене ламп в световом щите от операции по перегрузке ламп из устройства в магазин, обеспечивает значительное снижение времени при смене ламп в световом щите, что позволяет на время смены ламп выключать полностью весь щит, а это повышает безопасность проводимых работ.

Формула изобретения

Устройство для замены ламп на групповом световом щите вакуумной камеры тепловых испытаний, содержащее подвижное основание и, установленные на нем поворотную стойку с направляющей, каретку для лампы с механизмом ограничения ее перемещения и привод стойки и каретки, отличающееся тем, что, с целью повышения надежности и эффективности работы, оно имеет дополнительные направляющие и каретки для ламп и механизмы ограничения их перемещения, при этом направляющие и каретки для ламп и механизмы ограничения их перемещения в две группы закреплены на стойке на противоположных ее сторонах, причем каждая направляющая имеет шарнирно с ней связанный держатель для установки ламп в световой щит, а каждый механизм ограничения перемещения каретки имеет связанную с приводом цепную передачу с укрепленным на ее цепи поводком и выемку для взаимодействия с поводком.

Источники информации, принятые во внимание при экспертизе

О54829

1. Патент Лнглпш Х 1408764, кл. Р 21Q

3/00, 1972.

Ду2 7

654829
